VEGAPULS 51 V … 54 V 85
Запуск в действие - Обслуживание с ПЭВМ и VEGALOG

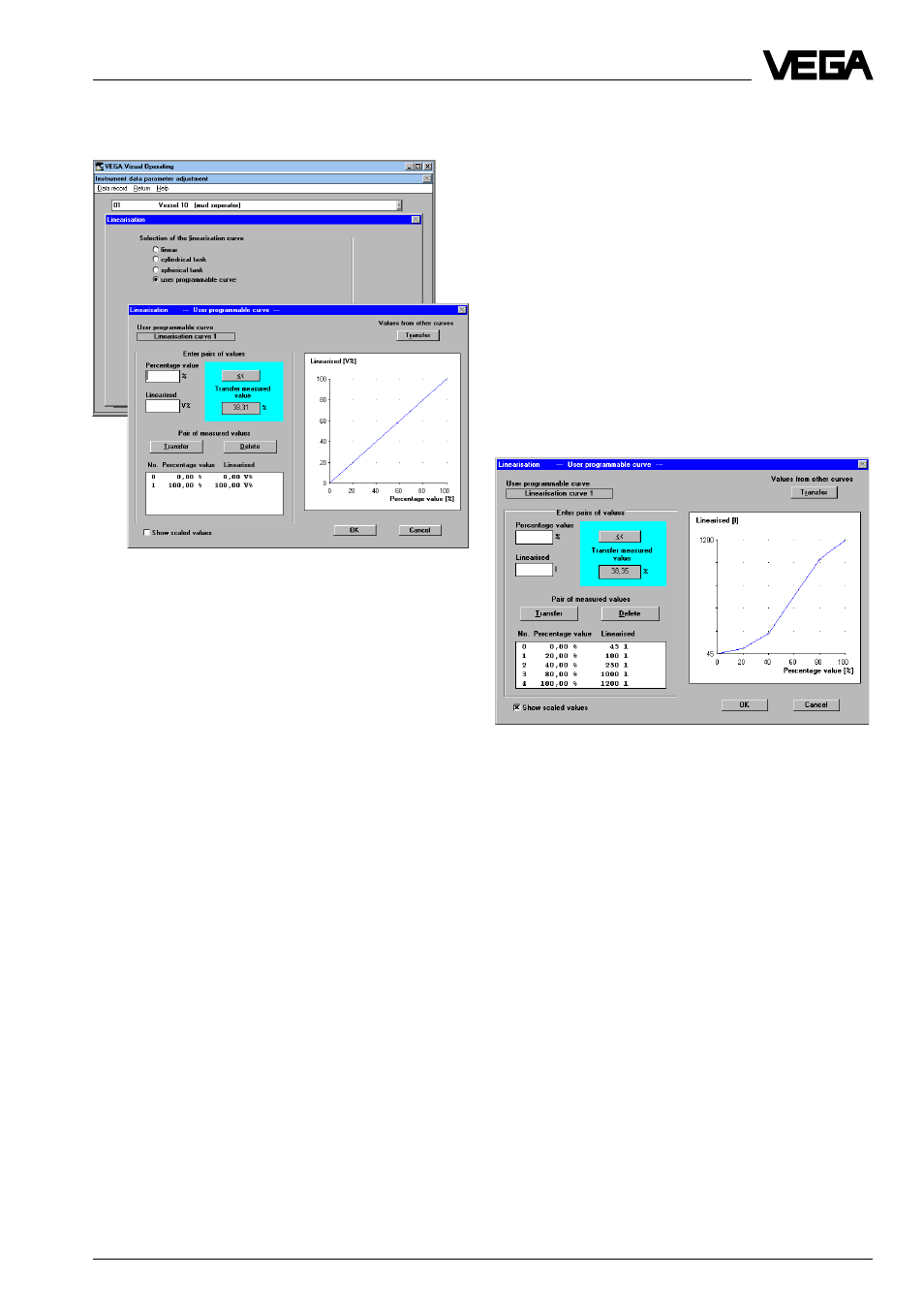

• Нажмите для этого на пункт выбора
“User programmable curve” и на “Edit”.
• Нажмите слева внизу на “Show scaled
values”, для того чтобы на оси Y появи-
лась установленная единица измерения
(слева внизу в окне меню)
Сначала Вы увидите линейное отношение
(прямая).
В поле”Transfer measured value” Вам будет
показан действительный уровень запол-
нения в процентах от установленной обла-
сти измерения (измеряемое окно).
Свободно программируемая линеаризиро-
ванная кривая образуется опорными точ-
ками, так называемыми парами значений.
Пара значений состоит из “Linearised”
(процентные значения заполнения) и
“Percentage value” (величина процента
высоты заполнения по отношению к обла-
сти измерения).
Если Вам неизвестны опорные точки или
пары значений вашего резервуара, то
резервуар нужно промерить в литрах.
Измерение в литрах
В характеристической кривой следующего
рисунка Вы увидите пять опорных точек
(0, 1, 2, 3 и 4) или пары значений. Между
опорными точками всегда линейная интер-
поляция.
Опорная точка 0 лежит на 0 % заполнении
(процентные значения [%]), что соответ-
ствует фактическому расстоянию к по-
верхности заполняемого материала в
3,400 м в примере (пустой резервуар).
Величина объема составляет при этом
45,5 литра (остаточное заполнение резер-
вуара).
Опорная точка 1 лежит на уровне запол-
нения в 20 % (20 % измеряемого расстоя-
ния от 0,500 м…3,400м). При 20 % уровне
заполнения в нашем примере в резервуаре
находятся 100 литров.
Опорная точка 2 лежит на уровне запол-
нения 40 %. При этом уровне заполнения в
резервуаре находятся 250 литров.
Опорная точка 3 лежит на уровне запол-
нения 80 %, при котором в резервуаре
находятся 1000 литров.
Опорная точка 4 лежит на уровне запол-
нения в 100 % (расстояние до заполняемо-
го материала 0,500 м), при котором в ре-
зервуаре находятся 1200 литров.
Вы можете максимально задать 32 опор-
ные точки (пары значений) на линеаризи-
рованной кривой.
