VEGAPULS 51 V … 54 V 31
;;;
;;;
;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;;;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;;;
;;;;;
Монтаж и установка - Измерение в опуске
Как альтернатива к волноводной трубе в
резервуаре, возможна установка трубча-
тых антенн вне резервуара на отводной
трубе. Установите датчик так, чтобы
шильдик размещался на одной оси с от-
верстиями трубы или отверстиями подсо-
единения трубы. Такая ориентация поляри-
зации радарных сигналов позволяет
осуществлять достаточно стабильные
измерения.
Обратите внимание, что при измерении в
волноводе или отводной трубе максималь-
ный диапазон измерения сокращается на
5… 20 % (например, DN 50: 16 м вместо 20
м и DN 100 только 19 м вместо 20 м)

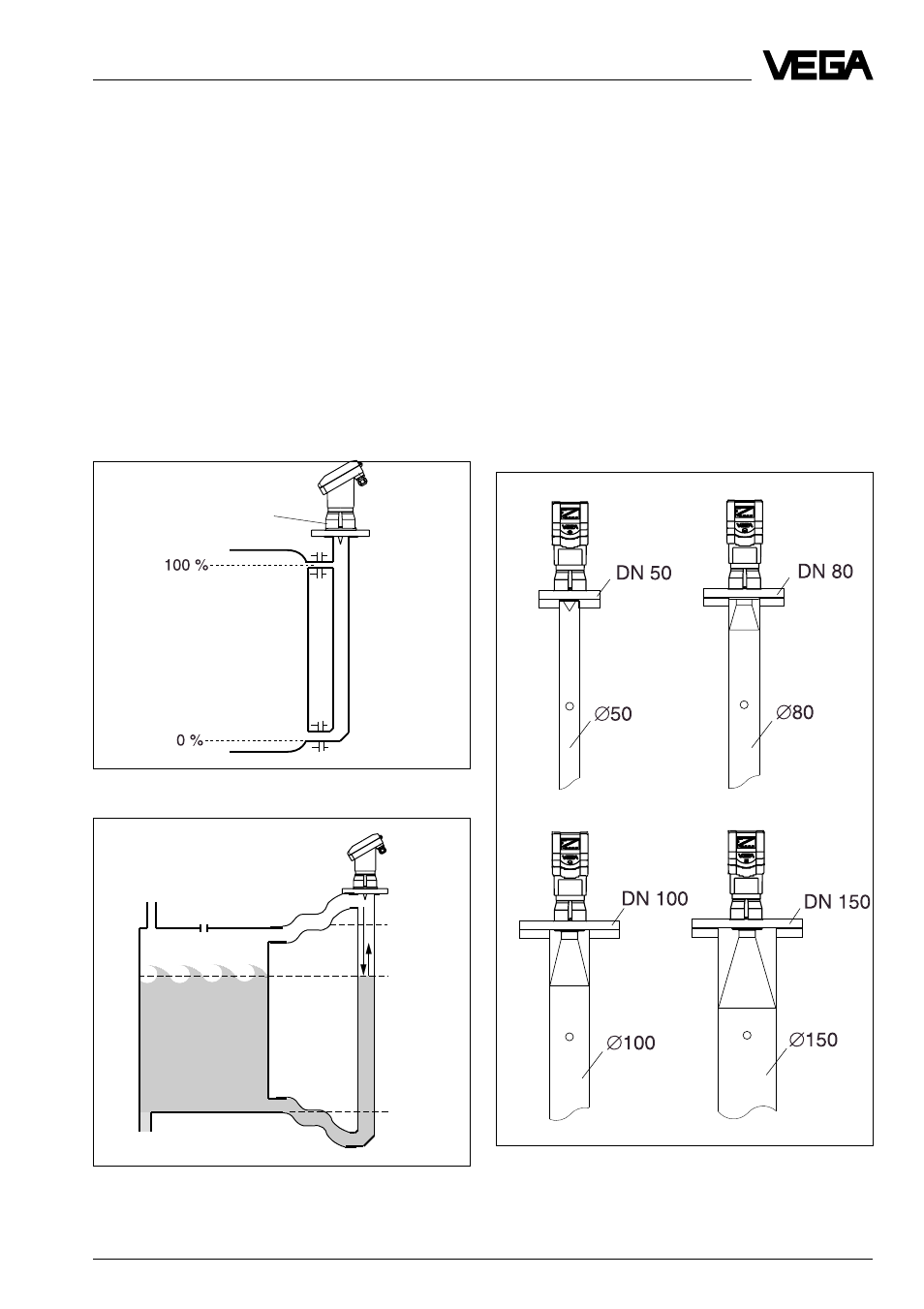

Отводная труба в виде трубы с фланцами
Передний
прилив
Удаленная отводная труба
75 %
0 %
100 %
Налипание заполняемых
материалов
При налипании заполняемых материалов
необходимо выбрать больший внутренний
диаметр волноводной трубы. При запол-
няемых материалах, нейтральных к нали-
панию, достаточна измерительная труба в
50 мм. При слабо налипающих заполняе-
мых материалах выберите трубу с номи-
нальным внутренним диаметром в 100 или
150 мм, для того чтобы налипания не при-
вели к ошибкам измерения.
Для заполняемых материалов, которые
обладают более сильным налипанием,
измерение в опуске невозможно.
Трубчатая антенна с DN 50, DN 80, DN 100
или DN 150
