VEGAPULS 51 V … 54 V
;;
;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;;;;;;;;;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
;;
Диапазон измерения (рабочий диапазон) и max. измеряемое расстояние
Замечание: Использование датчиков для сыпучих материалов ограничено
4. Монтаж и установка
4.1. Общие указания по установке
Диапазон измерения
Базовой плоскостью датчика для измере-
ния является передняя сторона фланца
или уплотнение ввинчивающейся
резьбы(type 51/52). Мax. диапазон измере-
ния составляет 0 … 20 м, зависит от типа
датчика. Min. расстояние до заполняемого
материала должно составлять 5 см.
При измерениях в волноводе или отводной
трубе (трубчатая антенна) max. измеряе-
мое расстояние сокращается
Обратите внимание, что при измерениях,
при которых заполняемый материал дос-
тигает фланца датчика, могут образовать-
ся долговременные отложения на антенне,
которые позже могут вызвать ошибки
измерений.
Ложные отражения
Плоские встроенные конструкции и опоры
резервуаров вызывают сильные ложные
отражения. Они отражают сигналы рада-
ра с большой энергетической плотностью.
Закругленные плоскости рассеивают
радарные сигналы диффузионно в про-
странство и вызывают этим ложные отра-
жения меньшей энергетической плотнос-
ти. Они поэтому менее критичны, чем
отражения от плоских поверхностей.
Если Вы не можете обойти плоские встро-
енные конструкции в области радарного
сигнала, рекомендуется отражать ложные
сигналы с помощью рассеивающего экра-
на.
Мешающие профили с плоскими поверх-
ностями создают сильные ложные сигна-
лы
Благодаря этому рассеиванию ложные
сигналы будут малы по амплитуде, так что
они легко могут отфильтровываться дат-
чиком.

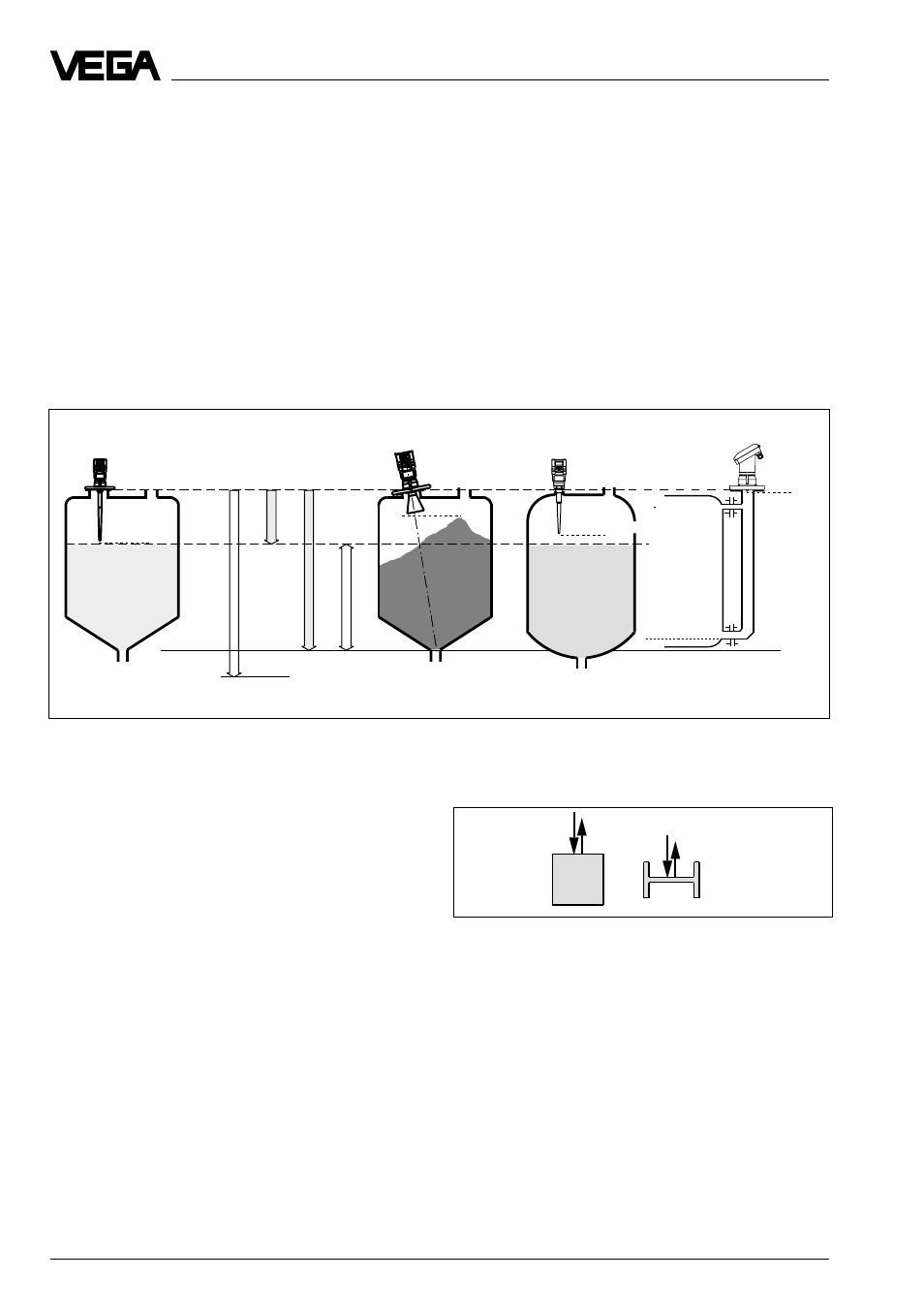

Монтаж и установка - Общие указания по установке
