Свободно программируемая линеаризиро-
ванная кривая образуется опорными точ-
ками, так называемыми парами значений.
Пара значений состоит из “Linearised”
(процентные значения заполнения) и
“Percentage value” (величина процента
высоты заполнения по отношению к обла-
сти измерения).
Если Вам неизвестны опорные точки или
пары значений вашего резервуара, то
резервуар нужно промерить в литрах.
Измерение в литрах
В характеристической кривой следующего
рисунка Вы увидите пять опорных точек
(0, 1, 2, 3 и 4) или пары значений. Между
опорными точками всегда линейная интер-
поляция.

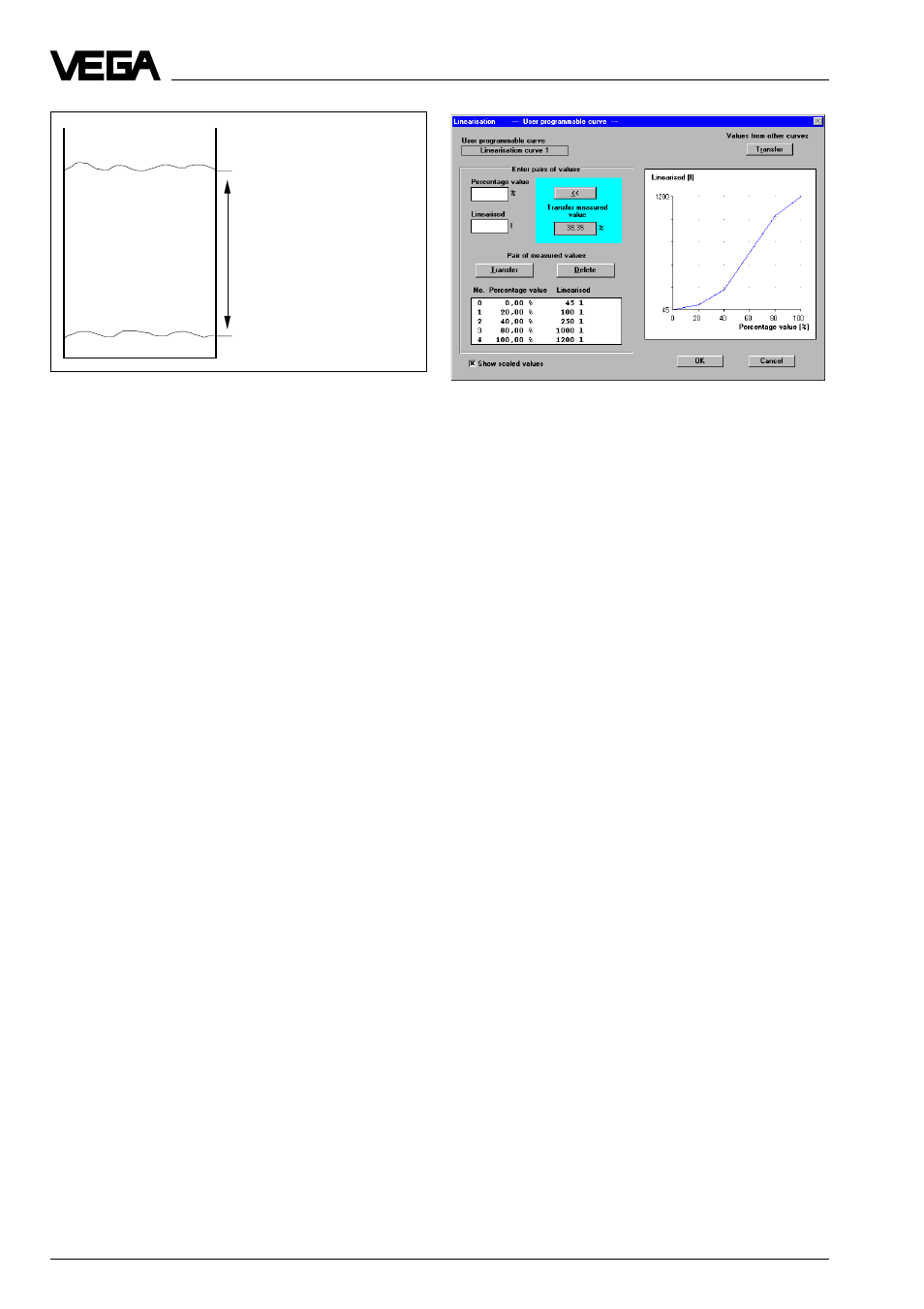

Установите опцию “Indication in scaled
values”, для того, чтобы получить на оси Y
установленную единицу измерения (слева
внизу в окне меню).
Опорная точка 0 лежит на 0 % заполнения
(процентные значения [%]), что соответ-
ствует фактическому расстоянию к по-
верхности заполняемого материала в
3,400 м в примере (пустой резервуар).
Величина объема составляет при этом
45,5 литра (остаточное заполнение резер-
вуара).
Опорная точка 1 лежит на уровне запол-
нения в 20 % (20 % измеряемого расстоя-
ния от 0,500 м…3,400 м).
При 20 % уровне заполнения в нашем при-
мере в резервуаре находятся 100 литров.
Запуск в действие - Обслуживание с ПЭВМ и VEGAMET
Опорная точка 2 лежит на уровне запол-
нения 40 %. При этом уровне заполнения в
резервуаре находятся 250 литров.
Опорная точка 3 лежит на уровне запол-
нения 80 %, при котором в резервуаре
находятся 1000 литров.
Опорная точка 4 лежит на уровне запол-
нения в 100 % (расстояние до заполняемо-
го материала 0,500 м), при котором в ре-
зервуаре находятся 1200 литров.
Вы можете максимально задать 32 опор-
ные точки (пары значений) на линеаризи-
рованной кривой.
• Покиньте меню, нажав “OK”.
• Подтвердите ввод данных, нажав “OK”, и
ваша индивидуальная линеаризирован-
ная кривая сохранится в датчике.
Опять в окне меню “Conditioning” Вы мо-
жете указать с помощью пункта меню
“Integration time” время интегрирования
измеряемой величены. Это имеет смысл
при колеблющейся поверхности измеряе-
мого материала, чтобы не получать посто-
янно меняющиеся значения измеряемой
величины и конечный результат. Стандар-
тно время интегрирования устанавливает-
ся в 0 секунд.
• Покиньте меню, нажав "OK".
Вы попадете опять в окно меню
"Conditioning".
100 % (0,500 м) соответству-
ют 1200 литрам
Диапазон изме-
рения
0 % (3,400 м) соответствуют
45,5 литрам
Max.
Min.
