VEGAPULS 51 V … 54 V
53
Линеаризация
Соотношение уровня заполнения с коли-
чеством заполняемого материала описы-
вается так называемой линеаризирован-
ной кривой.
Если в вашем резервуаре существует
другая, а не линейная зависимость между
уровнем заполнения (“процентным значе-
нием” высоты заполнения) и заполняемым
количеством (“линеаризированное” значе-
ние заполненного объема), то выберите

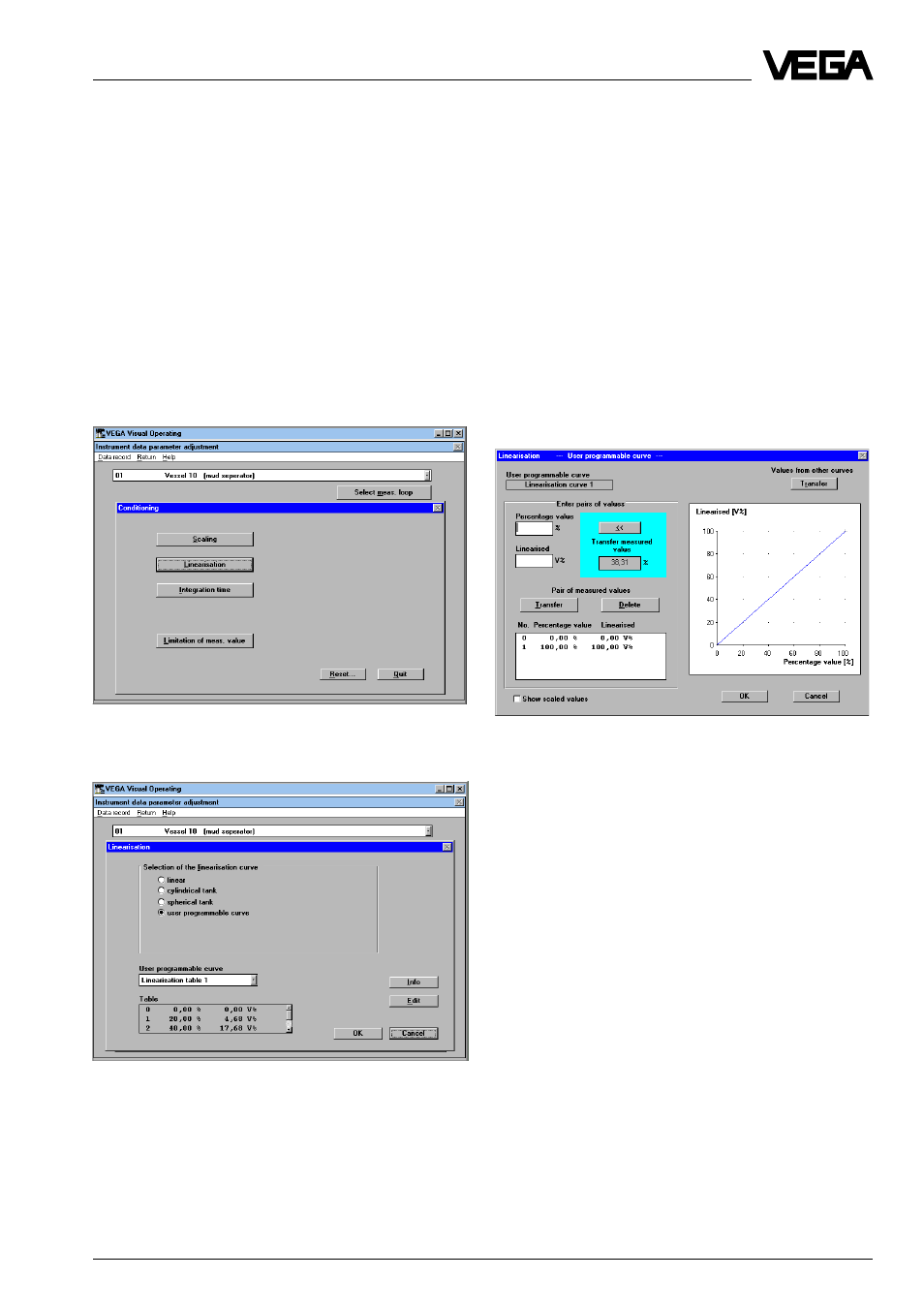

меню "Instrument data/Parameter
adjustment/Conditioning"
• Нажмите в окне меню “Conditioning” на
пункт "Linearisation".
В окне меню “Linearisation” Вы увидите
Запуск в действие - Обслуживание с ПЭВМ и VEGAMET
“Linear”. Это означает, что зависимость
между процентной величиной объема
заполнения и величиной высоты заполне-
ния является линейной.
Вы можете наряду с двумя описанными
линеаризированными кривыми “Cylindrical
tank” и “Spherical tank” задать также
шесть “user programmable curves”
• Для того, чтобы задать собственную
геометрию резервуара или свободно
программируемую кривую заполнения,
нажмите на кнопку выбора "User
programmable curve".
• Нажмите на “Edit”.
Сначала Вы увидите линейное соотноше-
ние (прямая).
В поле ”Transfer measured value” Вам будет
показан действительный уровень запол-
нения в процентах от установленной обла-
сти измерения (измеряемое окно). Об-
ласть измерения Вы установили при min/
max-настройке на 0,500…3,400 м.
