64
VEGAPULS 51 V … 54 V
Запуск в действие - Обслуживание с VEGAMET или MINICOM

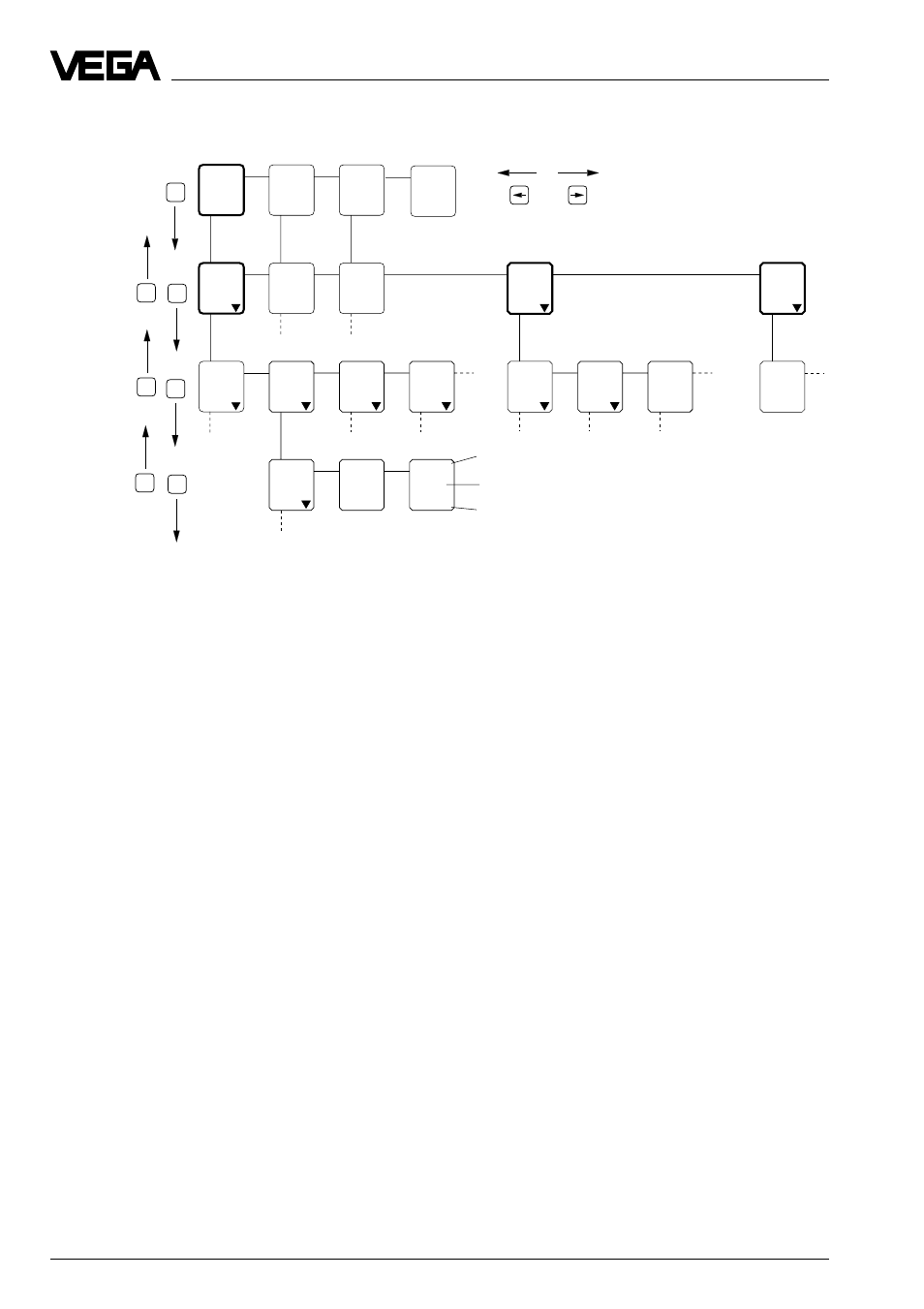

Структура обслуживания
ESC
OK
OK
OK
OK
ESC
ESC
TAG1
%
36.9
TAG2
%
TAG3
%
Окно меню
Параметр
Значение
A d d ’ l
func-
t i o n s
Confi-
gura-
tion
Param.
TAG3
Param.
TAG2
Param.
TAG1
P a s s -
word
off
Outputs
M e a s .
loop
In-
puts
Simulation
Output
Condit
i o n i n g
Adjust-
ment
S c a l -
ing
Lin.
c u r v e
Integra-
tion
time
10
Показа-
ния изме-
ряемой
величины
Глав-
ное
меню
Выбор окна меню по горизонтали,
а также выбор фиксированных
параметров
MST1-
2
1. Конфигурация входа (как правило,
установлена уже на заводе)
План меню стр. 70
2.) Рабочая область
План меню стр. 70 или стр. 74
3.) Условия измерения
План меню стр. 70 или стр. 74
4. Min/Max-настройка
План меню стр. 68
5.) Устройство формирования сигнала /
Масштабирование
План меню стр. 68
6. Выходы
План меню стр. 68
7.) Запоминание ложных эхо-сигналов
(необходимо только тогда, если в про-
цессе работы выявились ошибки изме-
рения)
План меню стр. 74
8.) Индикатор полезного уровня и шу-
мового уровня
План меню стр. 75
9. Устройство формирования сигнала/
Масштабирование дисплея датчика
План меню стр. 74
Этапы обслуживания
На странице 62 Вы найдете комплексный
план меню устройства формирования
сигнала VEGAMET 515 V, а также обслужи-
вающего модуля MINICOM . План меню
устройства формирования сигнала
VEGAMET 514 V во многом идентичен с
ним (смотри руководство по эксплуатации
устройства формирования сигнала
VEGAMET 514 V).
Производите настройку датчика в указан-
ной ниже числовой последовательности.
Соответствующие номера Вы найдете в
планах меню на страницах 64…71.
Пункты со скобками наряду с устрой-
ством формирования сигнала VEGAMET
можно выполнять или обслуживать руч-
ным обслуживающим модулем MINICOM.
