VEGAPULS 51 V … 54 V
Запуск в действие - Обслуживание с ПЭВМ и VEGAMET

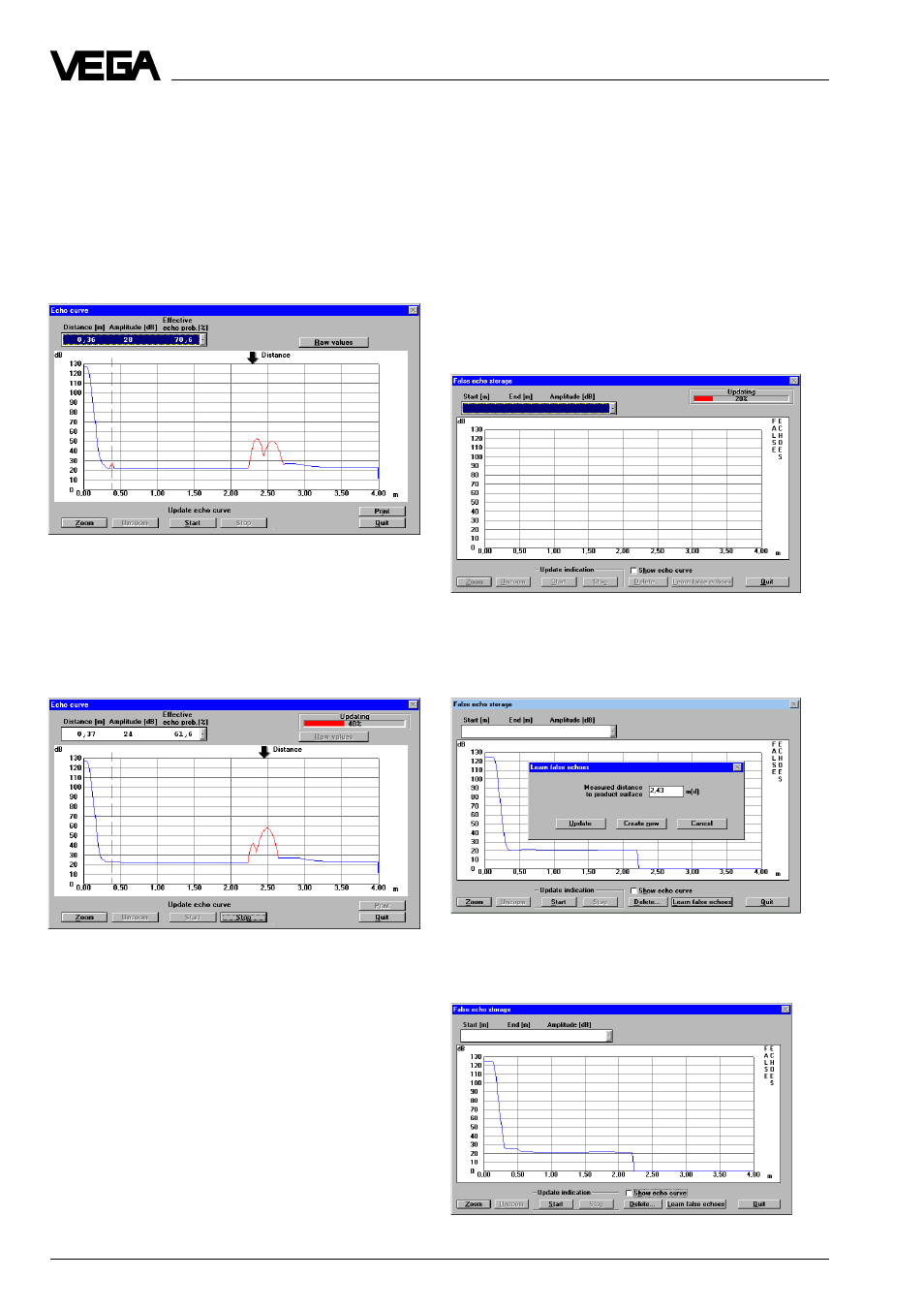

На следующей картинке Вы видите эхо-
кривую перед корректировкой угла уста-
новки (направление на поверхность запол-
няемого материала) с ложным
эхо-сигналом, который почти такой же
величины как и эхо от заполняемого мате-
риала и обусловлен распоркой резервуа-
ра.
На следующей картинке Вы видите эхо-
кривую после оптимального направления
датчика на поверхность заполняемого
материала (ось датчика вертикально
направлена к поверхности заполняемого
материала.).
Вы видите, что ложный эхо-сигнал от
распорки резервуара сейчас примерно на
20 дБ меньше, чем полезное эхо, и таким
образом не может больше влиять на изме-
рения.
• Покиньте окно меню “Echo curve” нажав
на"Quit".
С помощью пункта “False echo storage” в
окне меню “Sensor optimisation” Вы можете
указать датчику охарактеризовать лож-
ный эхо-сигнал. Электроника датчика
запоминает ложный эхо-сигнал во внут-
реннем банке данных и обрабатывает
ложный эхо-сигнал как менее ценный, чем
полезное эхо.
• Нажмите для этого в окне меню “Sensor
optimisation” на пункт “False echo
storage”.
• Нажмите в окне меню “False echo
storage” на “Learn false echoes”. Откро-
ется маленькое окно “Learn false
echoes”.
• Укажите проверенное расстояние до
заполняемого материала и нажмите на
“Create new”.
