VEGAPULS 51 V … 54 V
15
2
2
4
4
VEGAMET
515V
VEGATRENN
547
2
Ex-
область
Не Ex-область
Смотри также обзор продукции "Устройства
формирования сигнала серии 500"
Экранированный провод при электромаг-
нитных наводках
2) см. примечание на стр. 13
VEGACONNECT 2
Устройство формирования сигнала
VEGAMET 515 V с Ex-разделителем
питания VEGATRENN 548 V Ex в корпусе
типа 506
Токовые выходы
Выходы напряжения
Релейные
Цифровая структура
Сообщения об аварии
VEGADIS 50

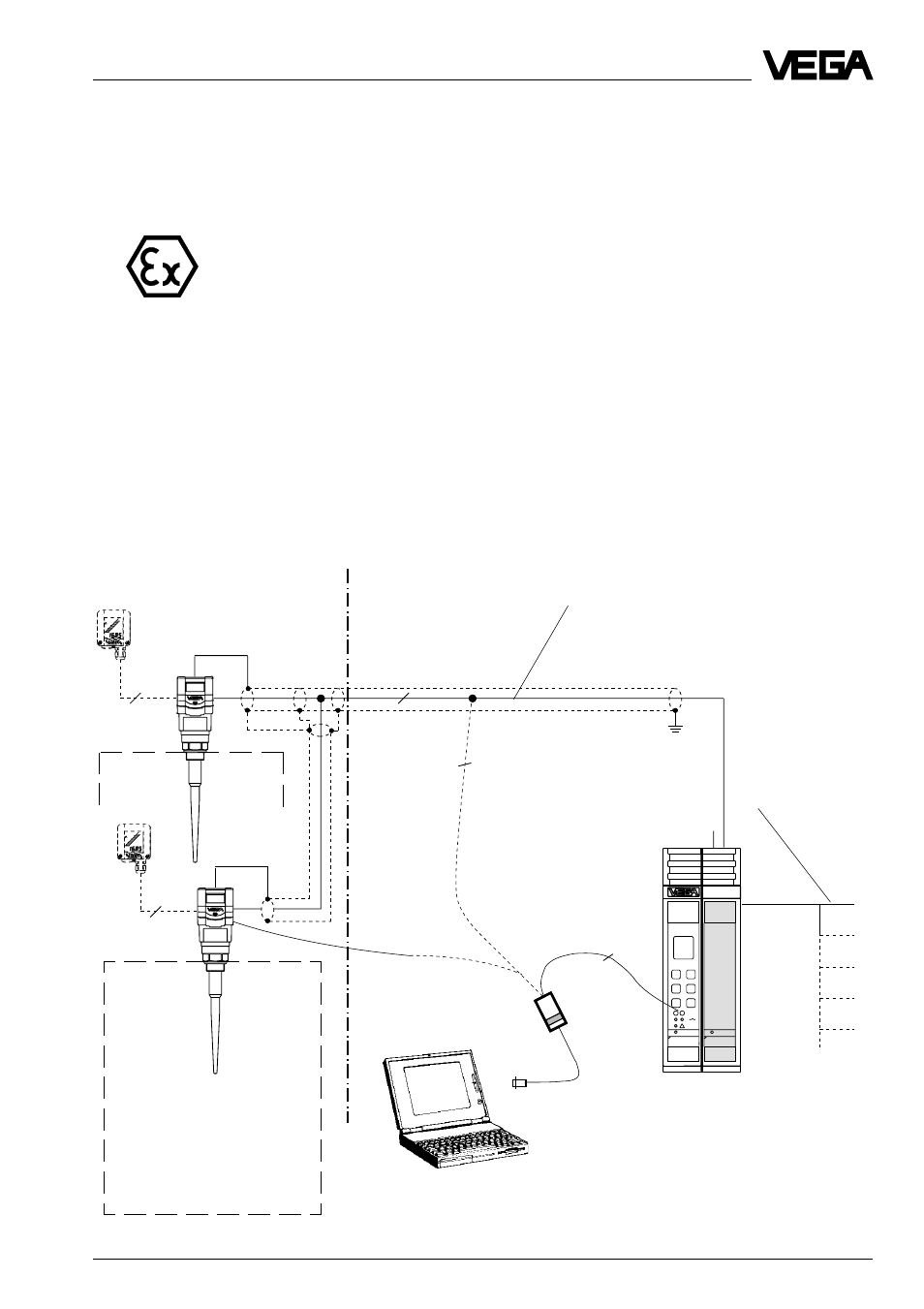

Типы и варианты
-
Построение измерительных систем
1… 2 датчика в Ех-области, соединенные через разделитель питания VEGA-
TRENN 548 V Ех с устройством формирования сигнала VEGAMET 515 V
•
Двухпроводная техника, питание от разделителя питания. Выходной
сигнал и напряжение питания через двухжильный провод.
•
Ex-область по CENELEC и ATEX.
•
Цифровое устройство формирования сигнала, два датчика на одном
проводе.
•
Индикатор измеряемой величины на датчике или в устройстве форми-
рования сигнала.
•
Вариант внешнего индикаторного устройства (удален от датчика до
25 м, монтируется в Ех-зоне)
•
Обслуживание с ПЭВМ, устройства формирования сигнала или обслу-
живающего модуля (подключается к датчику или к внешнему индика-
торному устройству)
•
Максимальное сопротивление сигнального провода 15 Ом на жилу или
макс. длина кабеля - 1000 м, учитывайте допустимые значения емкос-
ти и индуктивности подключающего кабеля (см. также ограничения на
разделитель питания)
Zone 1 или Zone 0
Zone 1
или
Zone 0
