VEGAPULS 51 V … 54 V
83

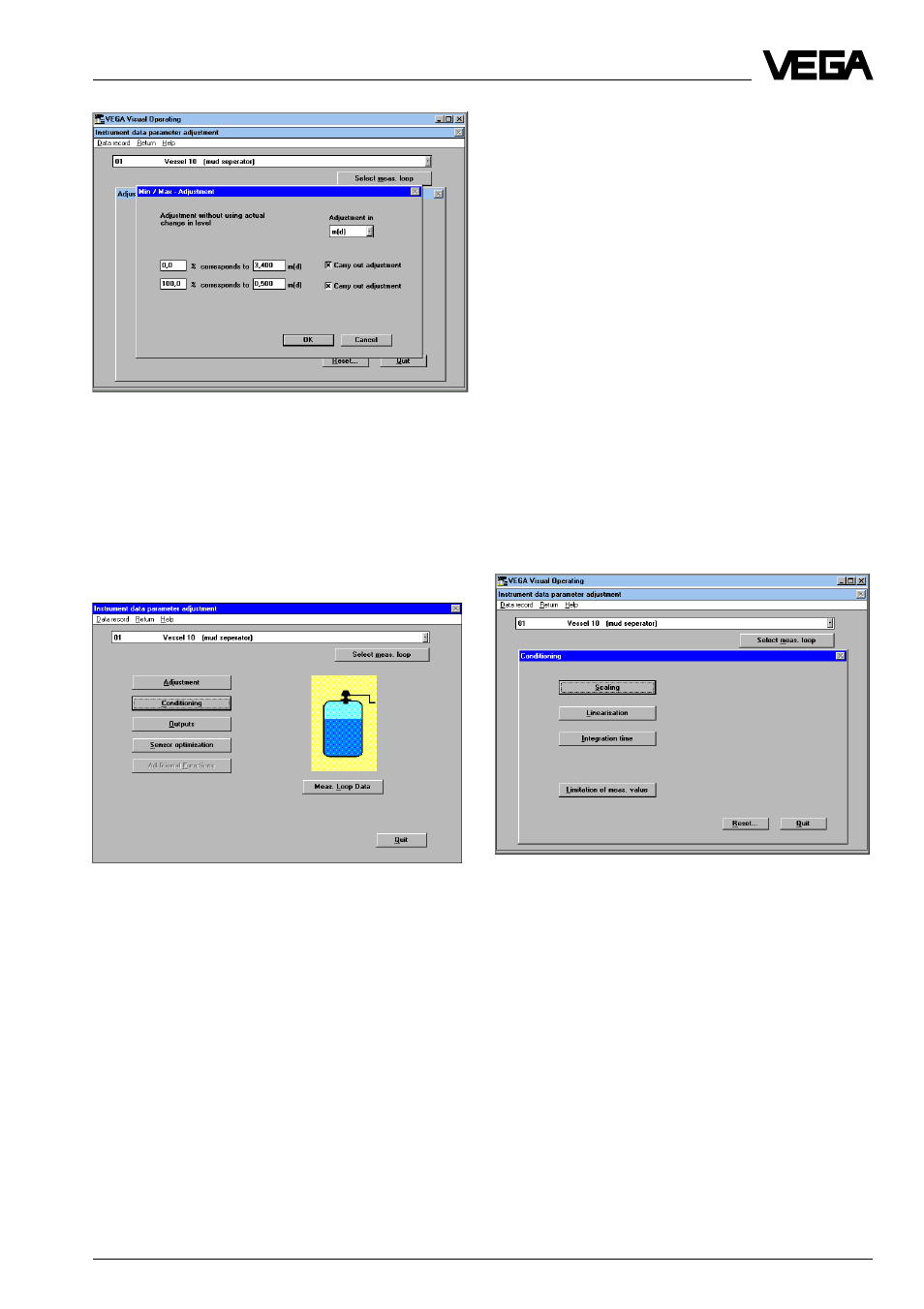

Запуск в действие - Обслуживание с ПЭВМ и VEGALOG
• Подтвердите Ваши данные кнопкой
“OK”, и Вы попадете опять в окно меню
“Adjustment”.
• Нажмите в окне меню “Adjustment” на
“Quit”.
Вы попадете опять в окно меню
“Instrument data/Parameter adjustment”
Таким образом, электроника датчика име-
ет две характерные точки MIN и MAX, из
которых образуется линейная пропорцио-
нальность между дистанцией заполнения
и процентным заполнением резервуара.
Эти две характерные точки должны рас-
полагаться, конечно, не на 0% и 100%, но
должны быть по возможности далеко друг
от друга (например, 20% и 80%). Харак-
терные точки для настройки min/max дол-
жны находиться минимально на 50 мм друг
от друга.
Если характерные точки располагаются
слишком близко друг от друга, увеличива-
ется возможная ошибка в измерениях.
Благоприятно поэтому, если Вы проводите
настройку при 0% и при 100%.
В меню “Instrument data/Parameter
adjustment/Conditioning/Linearisation” Вы
сможете позже по потребности задать
или указать другую линейную зависи-
мость между дистанцией и процентным
уровнем заполнения (см. ниже пункт лине-
аризация).
Формирование сигнала
• Нажмите в окне меню “Instrument data/
Parameter adjustment” на “Conditioning”.
Открывается окно меню “Conditioning”.
• Нажмите на “Scaling”.
В меню “Scaling” Вы задаете фактические
0 % и 100 % значения измеряемой величе-
ны и единицы измерения. Таким образом
Вы сообщаете датчику, например, что при
0 % заполнении в резервуаре есть еще
45,5 литра, а при 100 % заполнении 1200
литров.
Индикатор датчика показывает тогда при
пустом резервуаре 45,5 литра (0 %), при
полном резервуаре 1200 литров (100 %).
