VEGAPULS 51 V … 54 V 33

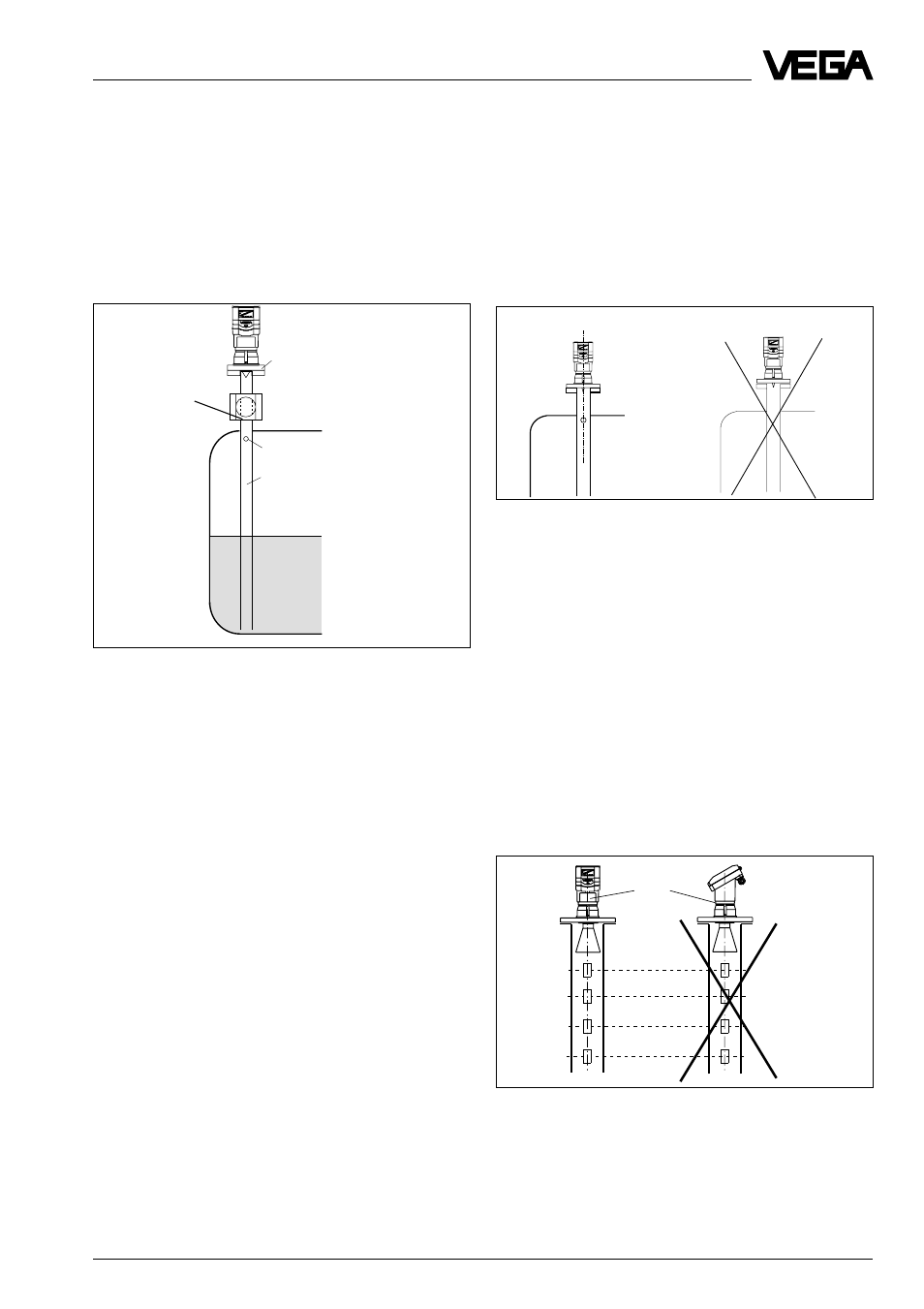

Монтаж и установка - Измерение в опуске
DN 50
ø50
Волноводная труба с шаровым
краном
При использовании шарового крана в
волноводной трубе, можно выполнять
работы по обслуживанию и сервису не
открывая резервуар (например, при жид-
ком газе или токсичной среде).
Предпосылкой для надежной работы яв-
ляется соответствие внутреннего размера
шарового крана диаметру трубы. Шаровой
кран не должен иметь резкие переходы
или сужения в своем сечении по отноше-
нию к измерительной трубе.
Волноводная труба закрывается шаровым
краном
Шаровой кран
Ошибки установки в опуске
Отсутствие отверстий для вентиляции
Системы трубчатых антенн должны быть
снабжены в верхнем конце волноводной
трубы отверстием для вентиляции. Отсут-
ствие отверстия ведет к ошибкам измере-
ния.
Неверное направление поляризации
При измерении в опуске, особенно с от-
верстиями для перемешивания, важно
чтобы радарный датчик был направлен к
отверстиям. Ряды отверстий волноводной
трубы, размещенные через 180
о , должны
находиться в одной плоскости с направле-
нием поляризации радарного сигнала.
Направление поляризации лежит в плос-
кости шильдика.
Волноводная труба, открытая внизу долж-
на иметь вентиляционное отверстие на-
верху
Направление поляризации в одной плос-
кости с шильдиком. Датчик должен быть
направлен шильдиком к рядам отверстий
или щелей
Правильно Неправильно
Шильдик
