VEGAPULS 51 V … 54 V
27

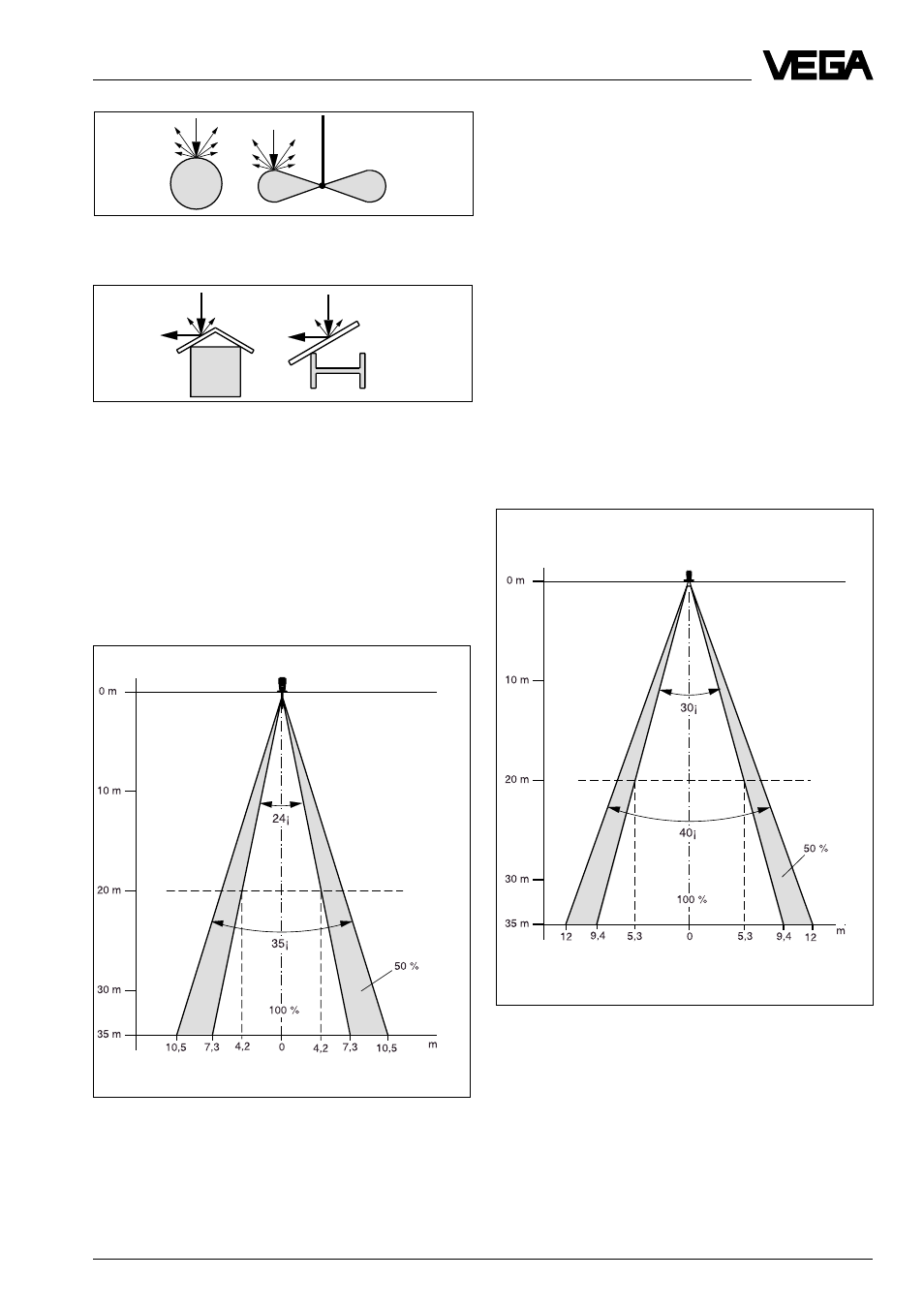

Конус излучения стержневой антенны (не
зависит от измеряемой среды)
Измеряемое
расстояние
Серия 50
Конус излучения рупорной антенны DN
100
Измеряемое
расстояние
Конус излучения и ложные
отражения
Радарные сигналы фокусируются антен-
ной системой. Сигналы покидают антенну,
подобно лучу света прожектора, в форме
конуса.
Монтаж и установка - Общие указания по установке
Серии 64
и 81
Серии 64
и 81
Серия 50
Стержневая
антенна
Рупорная антенна DN 100
Закругленные профили рассеивают ра-
дарные сигналы диффузионно
Экран осуществляет рассеивание сигнала
Этот излучаемый конус зависит от приме-
няемой антенны.
Каждый предмет в этом конусе вызывает
отражение радарного сигнала. Особенно
на первых метрах конуса сильные лож-
ные отражения вызывают трубы, опоры
резервуара или другие встроенные конст-
рукции. Так, например, на расстоянии 6 м
ложный сигнал от опоры резервуара в 9
раз больше чем на расстоянии 18 м.
Энергия радарного сигнала распределяет-
ся при удаленной мешающей поверхности
на большую площадь, так что отражен-
ный от нее ложный сигнал слабее и таким
образом менее критичен, чем в близких
областях.
