4.3 Измерение в опуске
Общие указания
Измерения в опуске (волновод или отвод-
ная труба) используются преимуществен-
но в резервуарах со многими встроенными
конструкциями, как например, нагрева-
тельные трубки, теплообменники или
быстро вращающиеся мешалки. Таким
образом возможно также измерение за-
полняемых материалов при интенсивной
турбуленции, и встроенные конструкции
не вызывают никаких ложных отражений.
Благодаря фокусировке радарных сигна-
лов внутри измерительной трубы, также
хорошо могут измеряться, при измерении
в волноводе и отводной трубе, среды с
низкой диэлектрической проницаемостью
(
ε
r
= 1,6…3).
Открытые внизу волноводы должны дос-
тигать желаемой минимальной высоты
заполнения, так как измерение возможно
только в трубе.Обратите также внимание
на необходимое верхнее вентиляционное
отверстие в трубе. Это отверстие для
вентиляции или выравнивания давления
должно размещаться на одной оси с плас-
тиной обозначения типа (шильдиком).

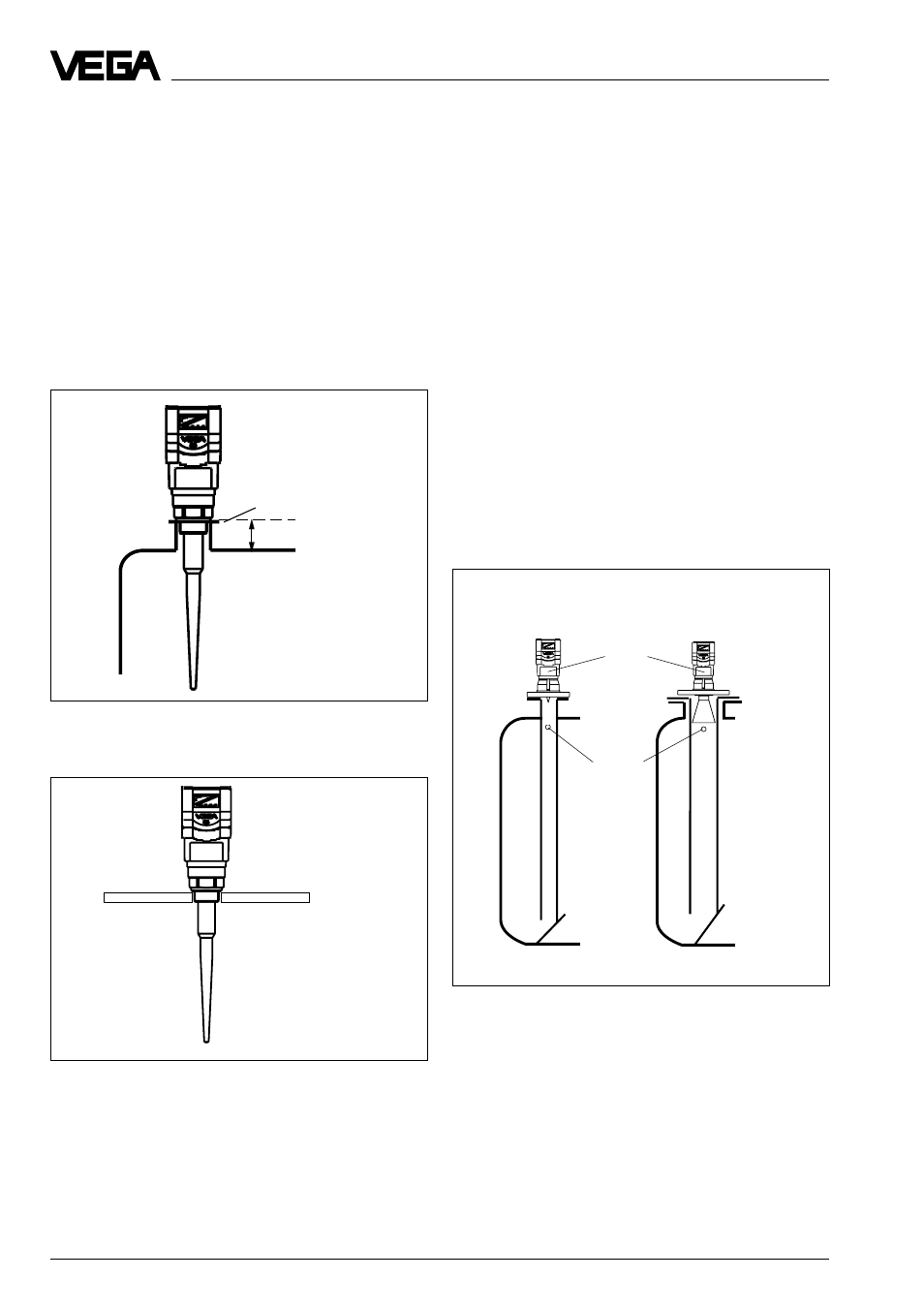

Трубчатая антенная система в резервуаре
Шильдик
Волноводная труба
вварена в резервуар
Волноводная труба
на патрубке
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;;
Стержневая антенна с резьбой на 1
1
/
2
"
патрубке
Стержневая антенна с резьбой на 1
1
/
2
"
резьбовом отверстии
Стержневая антенна может монтировать-
ся также непосредственно на круглом
отверстии резервуара.
Имеются стержневые антенны для следу-
ющих отверстий резервуаров: 1
1
/
2
" NPT,
G1
1
/
2
A, DN 50, DN 80, DN100 и DN 150.
Обратите внимание, чтобы на стержневую
антенну из PTFE не было воздействия
механической нагрузки. Если она подвер-
гается изгибающему усилию, происходит
деформация или существует угроза раз-
рушения.
Монтаж и установка - Измерение жидкостей
< 50 мм или 100 мм
или 250 мм
Базовая плоскость
Вентиля-
ционное
отверстие
