VEGAPULS 51 V … 54 V
63
Запуск в действие - Обслуживание с VEGAMET или MINICOM

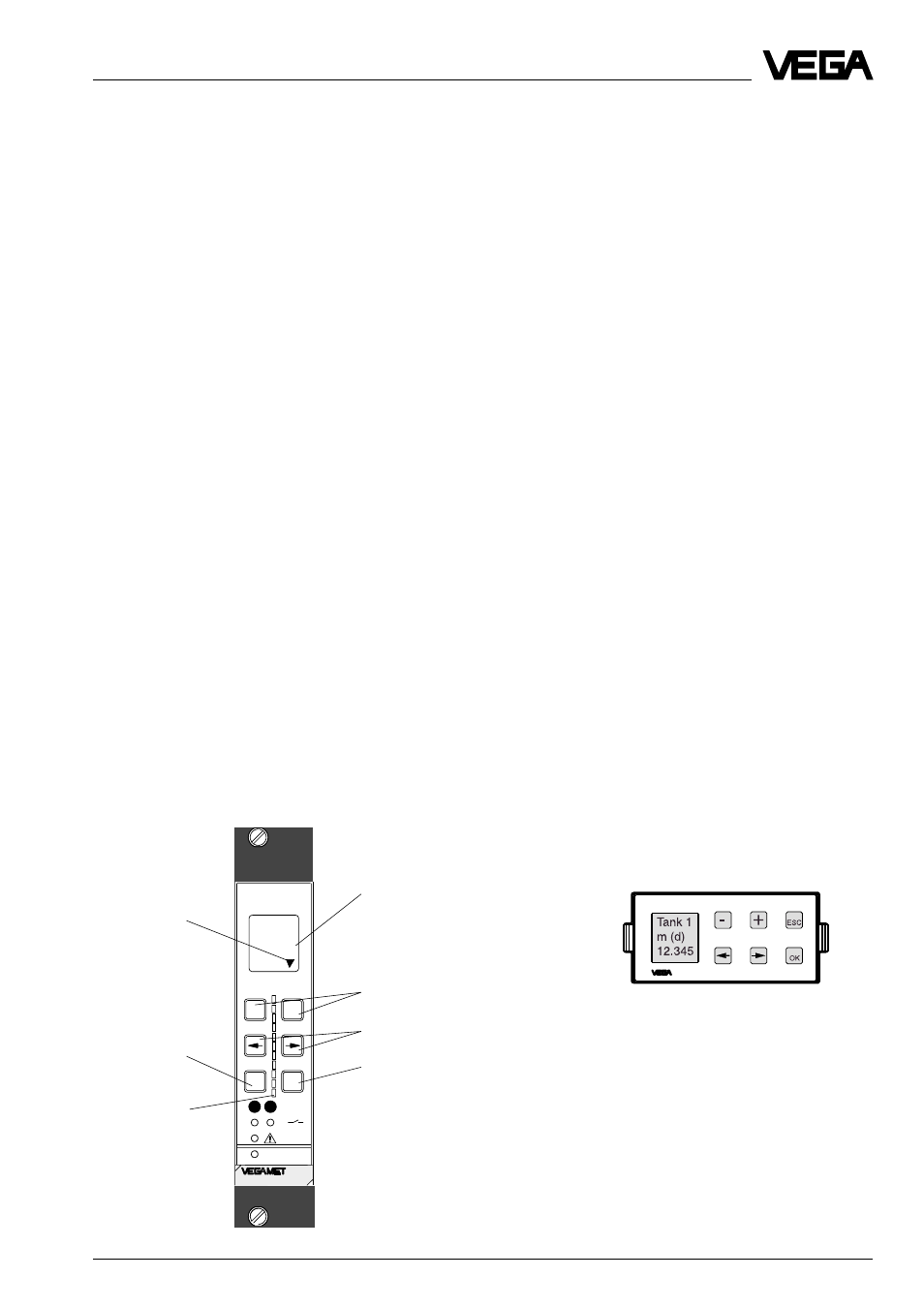

Вид индикатора и обслуживающие элементы
ESC
OK
–
+
1
2
on
100
%
CONNECT
515 V
В зависимости от пункта меню
изменения значения или выбор из
списка
Выбор окна меню или сдвиг
мигающего курсора
Запоминание введенных
значений или переход на
нижний уровень меню
Ветвление, т.е.
переход на нижний
уровень меню с [OK]
Отмена ввода или
переход на верхний
уровень меню
Дисплей,
индикация
- измеряемой величины
- пункта меню
- параметров
- значения
Аналоговый
LED-индикатор
(0 … 100 %)
Устройство формирования
сигнала VEGAMET
Обслуживающий мо-
дуль MINICOM
Однако невозможны все ступени обслу-
живания, которые касаются конфигура-
ции устройства формирования сигнала
VEGAMET или центра формирования сиг-
нала VEGALOG и их обработки сигнала
(конфигурация входов и выходов, линеари-
зированная кривая, имитация …).
Обслуживание VEGAMET и MINICOM
идентично. Они обслуживаются 6 кнопка-
ми. Маленький дисплей показывает Вам
наряду с измеряемой величиной короткие
сообщения о пунктах меню или о числовом
значении параметров меню.
Количество информации маленького дисп-
лея, однако, не сравнимо с обслуживаю-
щей программой VVO, но Вы легко сориен-
тируетесь в обслуживании с
последующим планом меню MINICOM и
VEGAMET 515 V. Возможно, с маленьким
обслуживающим полем Вы сможете быст-
рее и непосредственнее осуществить
свою регулировку, чем с ПЭВМ.
План меню к VEGAMET 514 V вы найдете в
руководстве по эксплуатации
VEGAMET 514 V.
6.3 Обслуживание с MINICOM или
VEGAMET
Наряду с ПЭВМ радарные датчики
VEGAPULS 51 V…54 V могут обслужи-
ваться также:
- съемным маленьким обслуживающим
модулем MINICOM
- или устройством формирования
сигнала
При обслуживании с устройством фор-
мирования сигнала VEGAMET точно
также используются все варианты обслу-
живания, как и с ПЭВМ. Обслуживание
отличается только способом, но не функ-
циональностью.
С обслуживающим модулем MINICOM
возможны все допустимые для датчика
обслуживания (настройка, рабочая об-
ласть, условия измерения, масштабирова-
ние или запоминание ложного эхо-сигна-
ла).
