Инструкция по эксплуатации VEGA VEGAPULS 51V…54V
Страница 80
80
VEGAPULS 51 V … 54 V

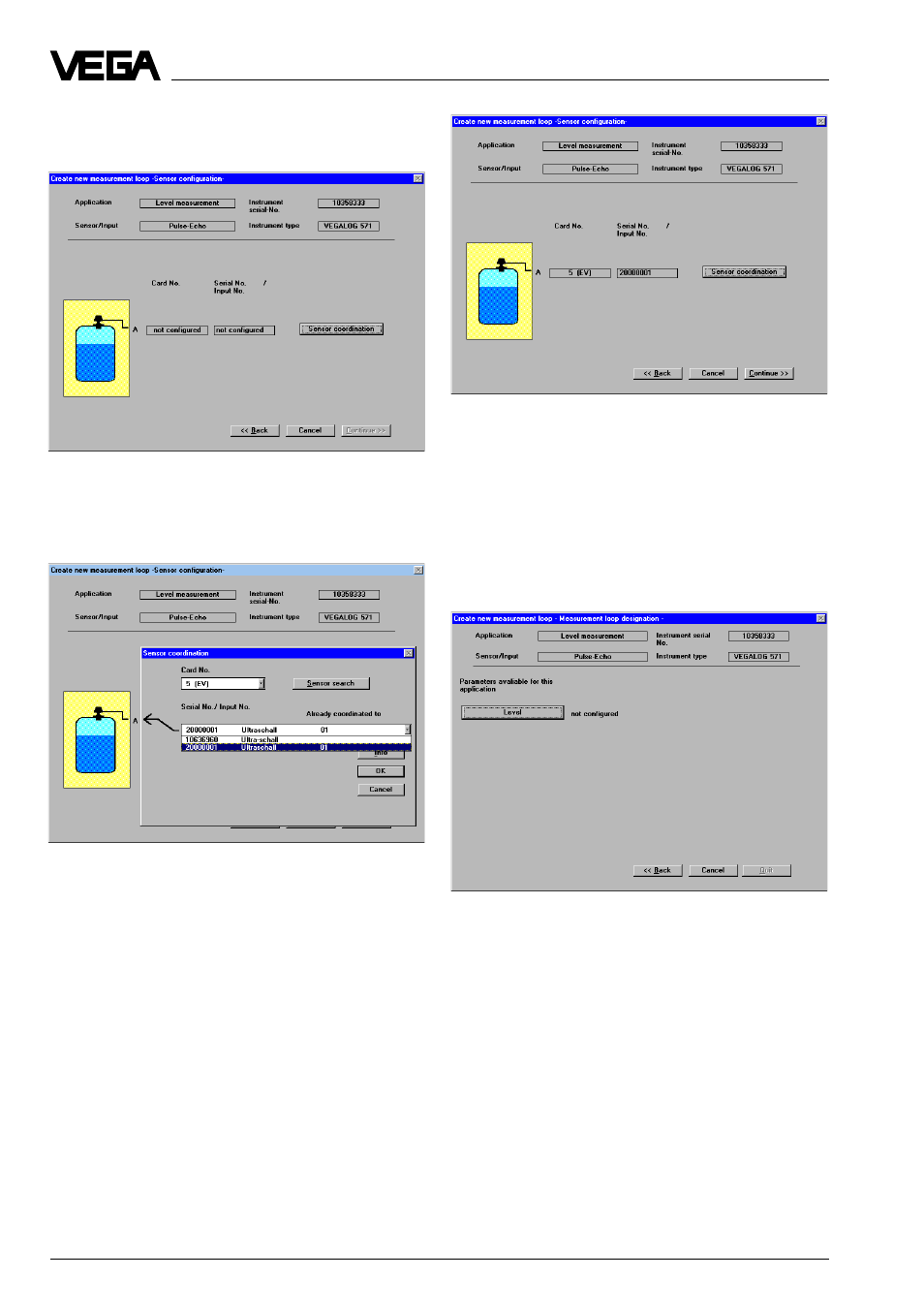

Запуск в действие - Обслуживание с ПЭВМ и VEGALOG
Открывается окно меню “Create new
measurement loop -Measurement loop
designation”.
Введите здесь:
- номер места измерения
- описание места измерения
- присвойте вашему датчику один или
несколько выходных сигналов.
• Конфигурируйте, например, токовый
выход, нажимая на “Current output”.
В окне меню “Configure current output”
выберите на своем VEGALOG карту токо-
вого выхода и присвойте датчику один или
несколько токовых выходов.
Открывается маленькое окно меню
“Sensor coordination”
• Выберите серийный номер датчика,
который Вы хотите подключить и под-
твердите, нажав “OK”.
• Нажмите в окне меню “Create new
measurement loop -Sensor configuration”
на “Continue”.
• Нажмите в окне меню “Create new
measurement loop - Measurement loop
designation” на “Level”.
