Инструкция по эксплуатации VEGA VEGAPULS 51V…54V
Страница 14
14
VEGAPULS 51 V … 54 V
2
2
4
4
VEGAMET
515V
2
Смотри также обзор продукции "Устройства
формирования сигнала серии 500"
Токовые выходы
Выходы напряжения
Релейные
Цифровая структура
Сообщения об аварии
Экранированный провод при
электромагнитных наводках
1)
VEGACONNECT 2
Устройство формировантя
сигнала VEGAMET 515 V в
корпусе типа 505
VEGADIS 50
VEGADIS
10/50
Типы и варианты
-
Построение измерительных систем

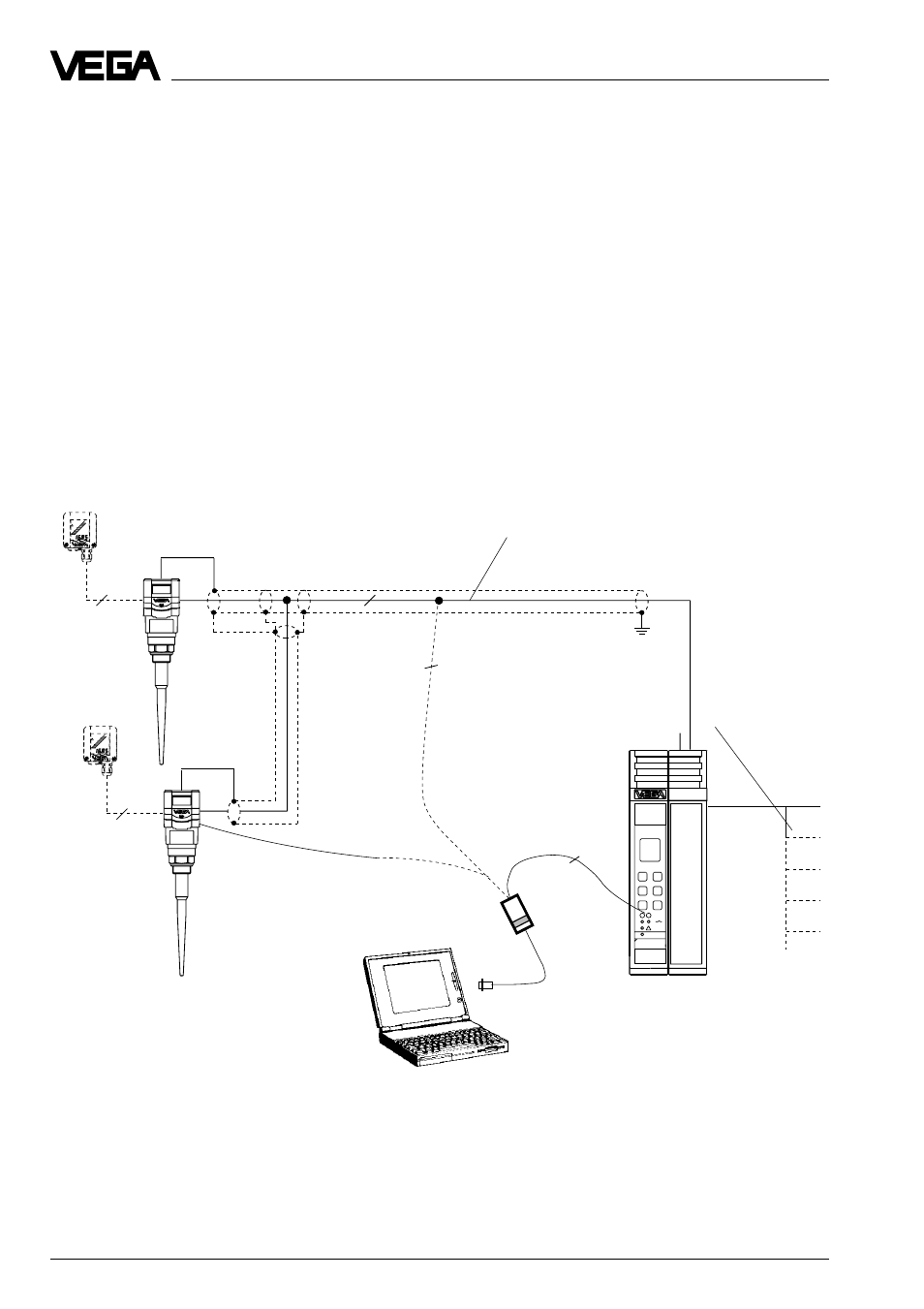

1…2 датчика с устройством формирования сигнала VEGAMET 515 V
•
Двухпроводная техника, питание от устройства формирования сигна-
ла. Выходной сигнал и напряжение питания через двухжильный про-
вод.
•
Цифровое устройство формирования сигнала, два датчика на одной
линии.
•
Индикатор измеряемой величины на датчике или в устройстве форми-
ро- вания сигнала.
•
Вариант внешнего индикатора (удален от датчика до 25 м, монтирует-
ся в Ех-зоне).
•
Обслуживание с ПЭВМ, устройства формирования сигнала или обслу-
живающего модуля (подключается к датчику или к внешнему индика-
торному устройству).
•
Максимальное сопротивление сигнального провода 15 Ом на жилуили
макс. длина кабеля - 1000 м
1) Провода к датчикам должны вестись
экранированным кабелем. Рекомендуется
кабель с двух сторон заземлить. При этом
следует учесть, чтобы по экрану не
протекал никакой уравнительный ток.
Уравнительные токи предотвращаются при
двухстороннем заземлении экрана кабеля
тем, что на одной стороне (например, в
шкафу распределительного устройства)
экран соединяется с потенциалом земли
через конденсатор (например, 1 мкФ , 100
В).
