Инструкция по эксплуатации VEGA VEGAPULS 51V…54V
Страница 52
52
VEGAPULS 51 V … 54 V
В качестве измеряемой величины Вы мо-
жете выбрать “dimensionless-безразмер-
ную (простые числа), объем, массу, высо-
ту и дистанцию” и измеряемой величине
присвоить затем соответствующую еди-
ницу измерения (например, l - литр, hl -
декалитр).
Индикатор датчика укажет Вам затем
измеренное значение в выбранной величи-
не и единице измерения.
• Сохраните введенные значения в меню
“Scaling”, нажав “OK”.
Вы получаете предостережение, что инди-
катор до сих пор был установлен на 0 %.
Подтвердите установку, чтобы показания
получить в литрах.
Значения передаются в датчик, и опять
Вы находитесь в окне меню “Conditioning”.

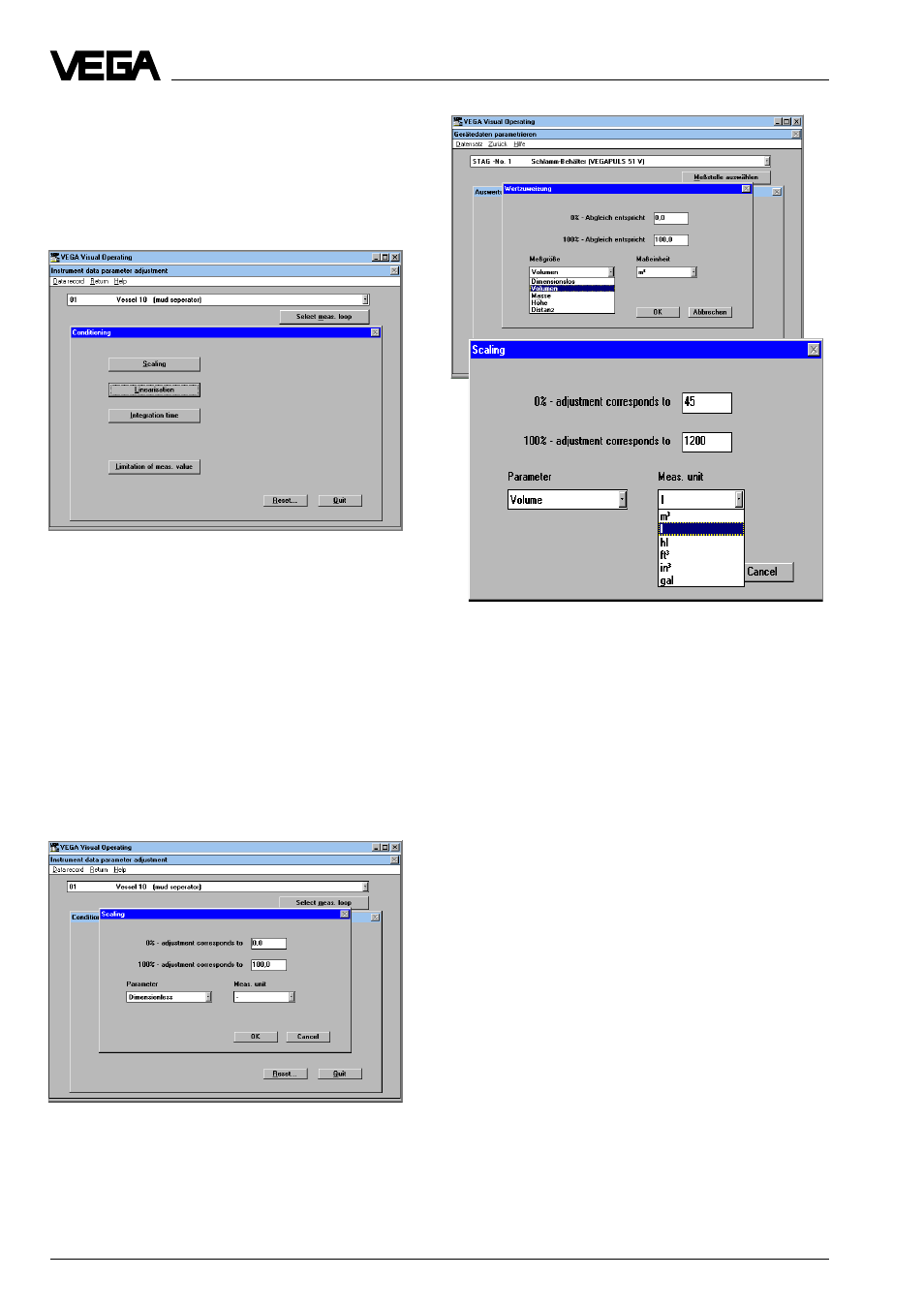

Формирование сигнала
• Нажмите в окне меню “Instrument data/
Parameter adjustment” на “Conditioning”.
Открывается окно меню “Conditioning”.
• Нажмите на "Scaling".
В меню “Scaling” Вы задаете фактические
0 % и 100 % значения измеряемой величе-
ны и единицы измерения. Таким образом,
Вы сообщаете датчику, например, что при
0 % заполнении в резервуаре есть еще
45,5 литра, а при 100 % заполнении 1200
литров.
Индикатор датчика показывает тогда при
пустом резервуаре 45,5 литра (0 %), при
полном резервуаре 1200 литров (100 %).
Запуск в действие - Обслуживание с ПЭВМ и VEGAMET
