VEGAPULS 51 V … 54 V

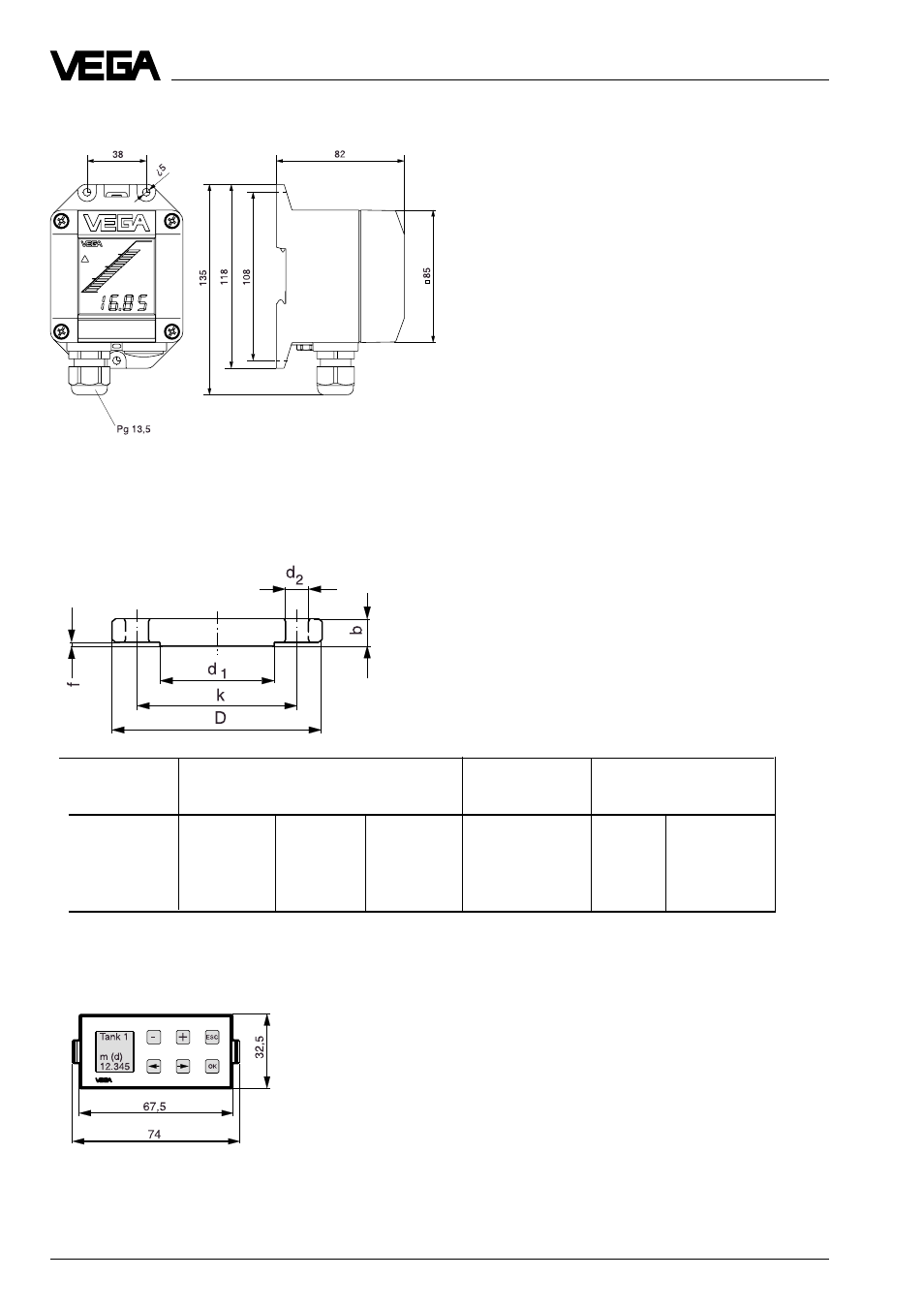

Размеры фланца по ANSI
D = внешний диаметр
фланца
b = толщина фланца
k = диаметр окружн. центра
отверстий
d
1
= диаметр выступа
f
= толщина выступа
1
/
16
" = приблиз. 1,6 мм
d
2
= диаметр отверстий
Внешнее индикаторное устройство VEGADIS 50
Обслуживающий модуль MINICOM
Монтаж на несущей шине 35 x 7,5 по EN 50 022 или на
небольших винтах
Внимание:
Диаметр подключаемого кабеля должен
составлять 5…9 мм.
Иначе не гарантируется надежность
фиксации кабеля.
Обслуживающий модуль для установки в
датчики серии 50 или во внешнее индика-
торное устройство VEGADIS 50
Размер
Фланец
Выступ
Отверстия
D
b
k
d
1
No.
d
2
2" 150 psi
152,4
20,7
120,7
91,9
4
19,1
3" 150 psi
190,5
25,5
152,4
127,0
4
19,1
4" 150 psi
228,6
25,5
190,5
157,2
8
19,1
6" 150 psi
279,4
27,0
241,3
215,9
8
22,4
