10 VEGAPULS 51 V … 54 V
Типы и варианты - Обзор
Рупорная антенна
Рупорные антенны примени-
мы в большинстве случаев.
Они фокусируют радарные
сигналы особенно хорошо.
Изготовленные из 1.4571
(StSt) они очень надежны,
физически и химически
устойчивы. Они предназна-
чены для давления до 40
бар и температуры среды
до 150°C.

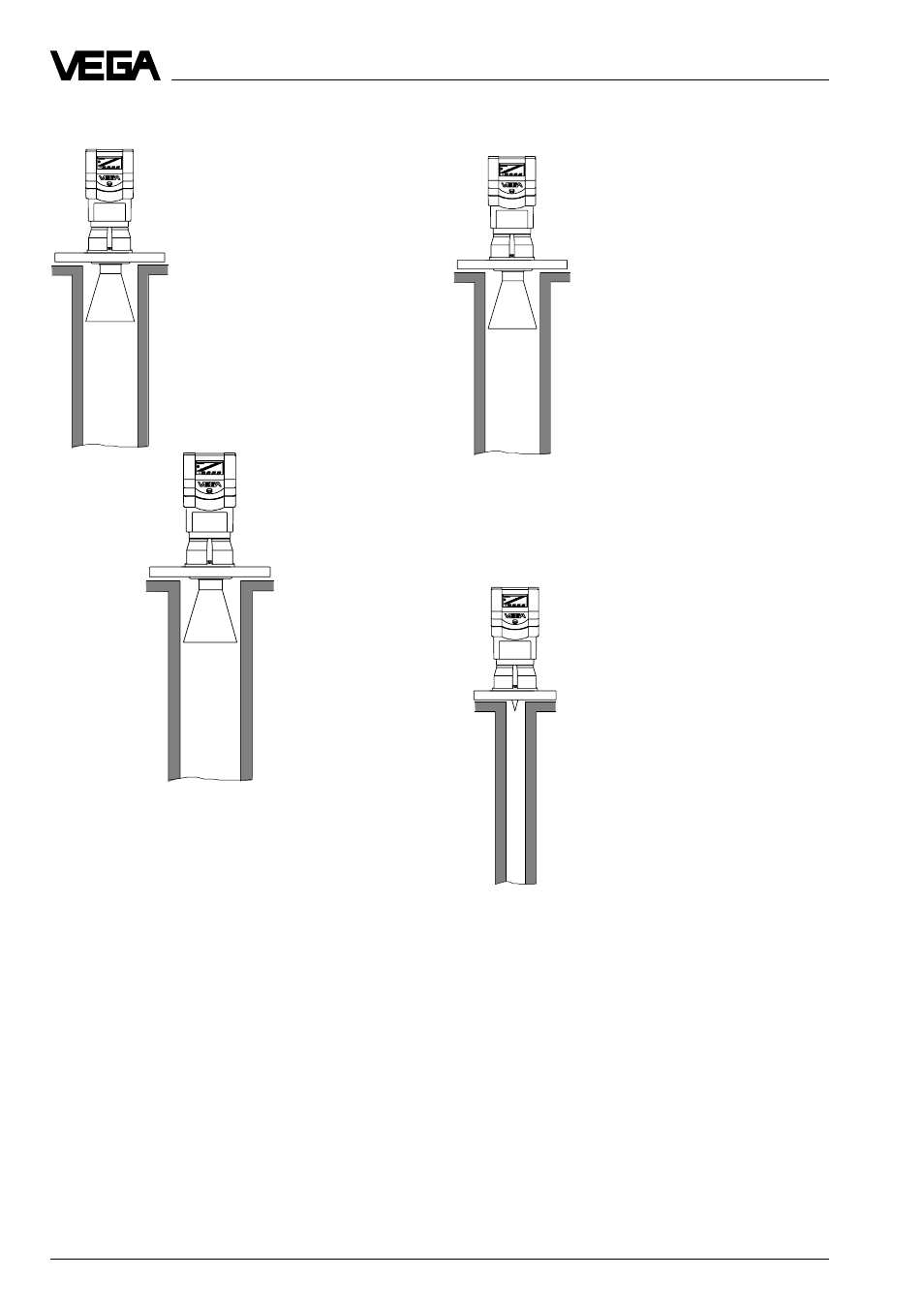

VEGAPULS 54
(трубчатая антенна/
опуск)
VEGAPULS 54 без рупора
(трубчатая антенна/опуск)
VEGAPULS 54
Трубчатая антенна на вол-
новоде или отводной трубе
образуется в соединении с
измерительной трубой,
которая может быть также
изогнутой. Трубчатые ан-
тенны используются осо-
бенно при сильном волне-
нии или низкой
диэлектрической проница-
емости измеряемой среды.
Антенна может выполнять-
ся с рупором или без него.
Варианты с рупором харак-
теризуются особенно хоро-
шим коэффициентом уси-
ления антенны. Этим
достигается хорошая на-
дежность измерения уров-
ня продуктов с очень пло-
хими свойствами
отражения .
Измерительная труба пред-
ставляет собой волновод
для сигналов радара. Время
прохождения радарного
сигнала изменяется в трубе
и зависит от диаметра
трубы. Электронике нужно
просто сообщить внутрен-
ний диаметр трубы, чтобы
она могла компенсировать
изменение во времени про-
хождения.
VEGAPULS 54
(трубчатая антенна/
опуск)
Трубчатая антенна
