VEGAPULS 51 V … 54 V
51

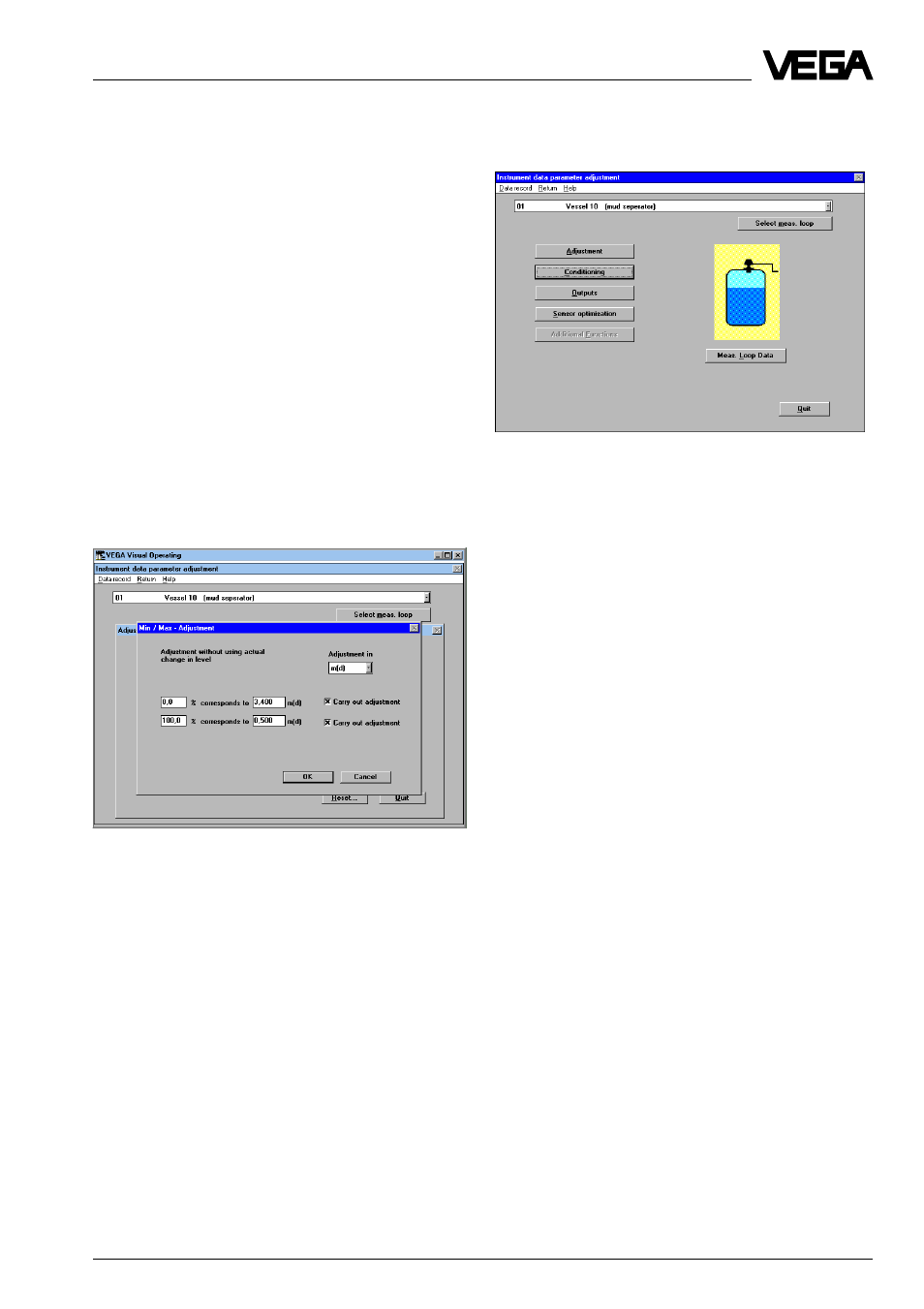

• Выберите “no (настройка без среды)”.
• Выберите в следующем окне, хотите ли
Вы настраивать в метрах (m) или футах
(ft).
• Укажите дистанцию для верхнего и
нижнего уровней заполнения и соответ-
ствующий уровень заполнения в %.
В примере 0 % заполнения соответствует
дистанции 3,400 м а 100 % заполнения
дистанции 0,500 м.
Примечание:
Датчик может измерять уровень заполне-
ния только внутри заданной рабочей обла-
сти. Для измерения уровня заполнения вне
рабочей области, рабочая область в меню
"Sensor optimisation/Meas. environment"
должна быть соответственно исправлена,
см. стр. 55/56.
• Подтвердите Ваши данные кнопкой
“OK”, и Вы опять попадете в окно меню
“Adjustment”.
• Нажмите в окне меню “Adjustment” на
“Quit”.
Запуск в действие - Обслуживание с ПЭВМ и VEGAMET
Вы опять попадете в окно меню
"Instrument data parameter adjustment".
Таким образом, сенсорная электроника
имеет две характерные точки (min и max),
из которых образуется линейная пропор-
циональность между дистанцией заполне-
ния и процентным заполнением резервуа-
ра.
Эти две характерные точки могут распо-
лагаться, конечно, не на 0 % и 100 %, но
должны быть по возможности далеко друг
от друга (например, 20 % и 80 %). Харак-
терные точки для настройки min/max дол-
жны находиться минимально на 50 мм друг
от друга. Если характерные точки распо-
лагаются слишком близко друг от друга,
увеличивается возможная ошибка в изме-
рениях.
Благоприятно поэтому, если Вы проводите
настройку при 0 % и при 100 %.
В меню "Instrument data/Parameter
adjustment/Conditioning/Linearisation" Вы
сможете позже по потребности задать
или указать другую линейную зависи-
мость между дистанцией и процентным
уровнем заполнения (см. ниже пункт лине-
аризация).
