Инструкция по эксплуатации VEGA VEGAPULS 51V…54V
Страница 82
82
VEGAPULS 51 V … 54 V
Запуск в действие - Обслуживание с ПЭВМ и VEGALOG
Параметрирование

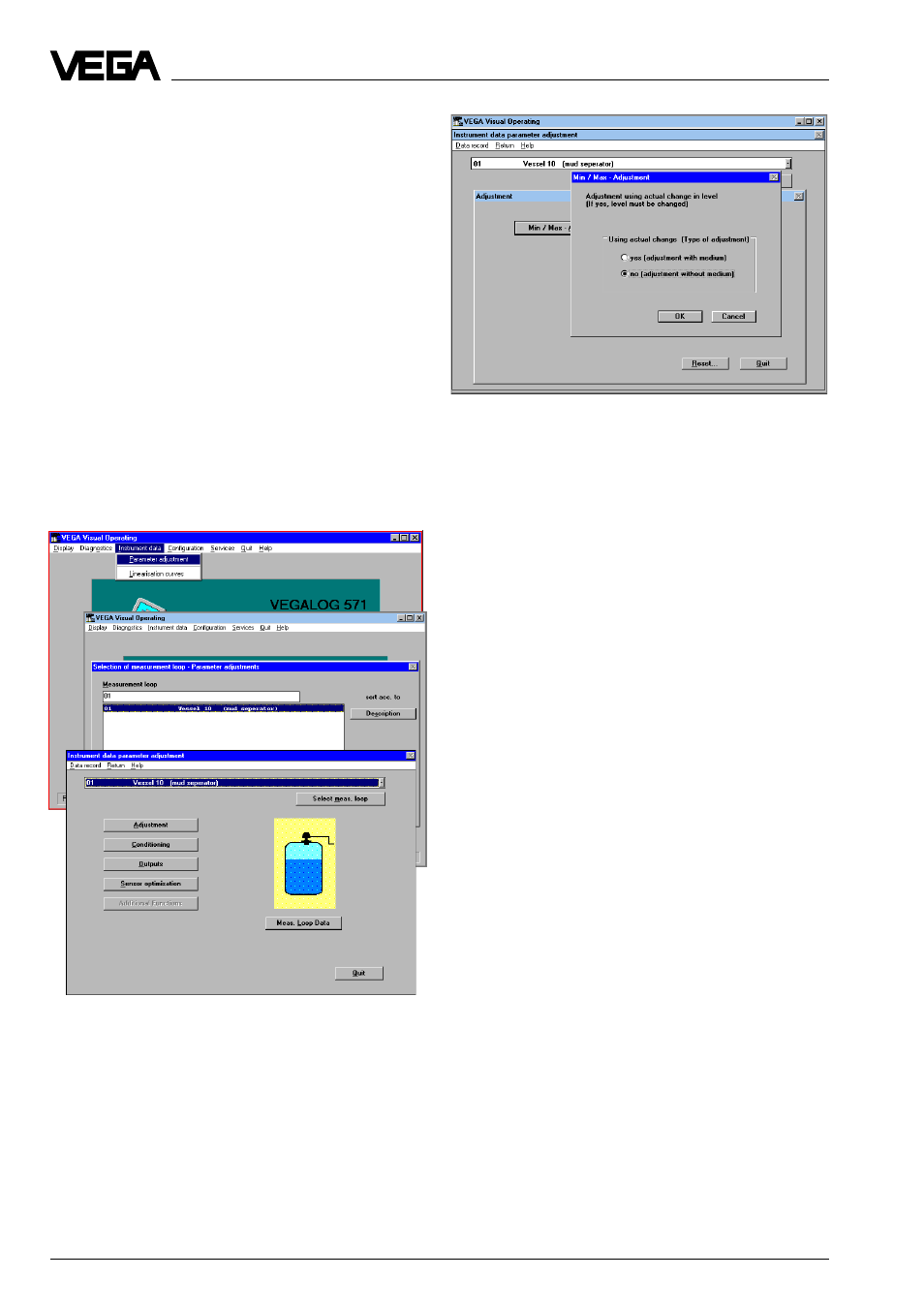

В меню “Instrument data/Parameter
adjustment” выполните все важные на-
стройки датчика.
Настройка
• Выберите меню “Instrument data/
Parameter adjustment” и затем датчик
который Вы хотите параметрировать.
Вверху открывшегося окна меню Вы уви-
дите заданное ранее имя места измерения
и описание места измерения.
Если Вы конфигурировали только один
датчик на устройстве формирования сиг-
нала то, конечно, для выбора у Вас будет
только один датчик.
• Выберите сначала “Adjustment”
• Затем нажмите в окне меню “Adjustment”
на “Min/Max- Adjustment”
Вы можете производить min/max настрой-
ку “со средой” (настройка на основе конк-
ретного уровня заполнения) или “без сре-
ды “ (не учитывая конкретный уровень
заполнения, то есть также при пустом
резервуаре)
Как правило, производят настройку без
среды, потому что во время настройки Вы
полностью независимы от реального уров-
ня заполнения резервуара.
Если Вы хотите производить настройку со
средой, то Вы должны min-настройку
проводить с пустым (также частично
пустым) резервуаром и max-настройку с
заполненным (частично заполненным)
резервуаром.
Удобно и быстро поэтому, как в примере,
проводить настройку без среды.
• Выберите “no (настройка без среды)”.
• Выберите в следующем окне, хотите ли
Вы настраивать в метрах (м) или футах
(ft).
• Укажите дистанцию для верхнего и
нижнего уровня заполнения и соответ-
ствующий уровень заполнения в %.
В примере 0 % заполнения соответствует
дистанции 3,400 м а 100 % заполнения
дистанции 0,500 м.
