8.6. ПРОВЕРКА УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ
В БАЧКЕ ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ
Уровень тормозной жидкости в бачке главного цилиндра сцепления
должен быть ниже верхней кромки бачка на 15-20 мм (рис.8.8).

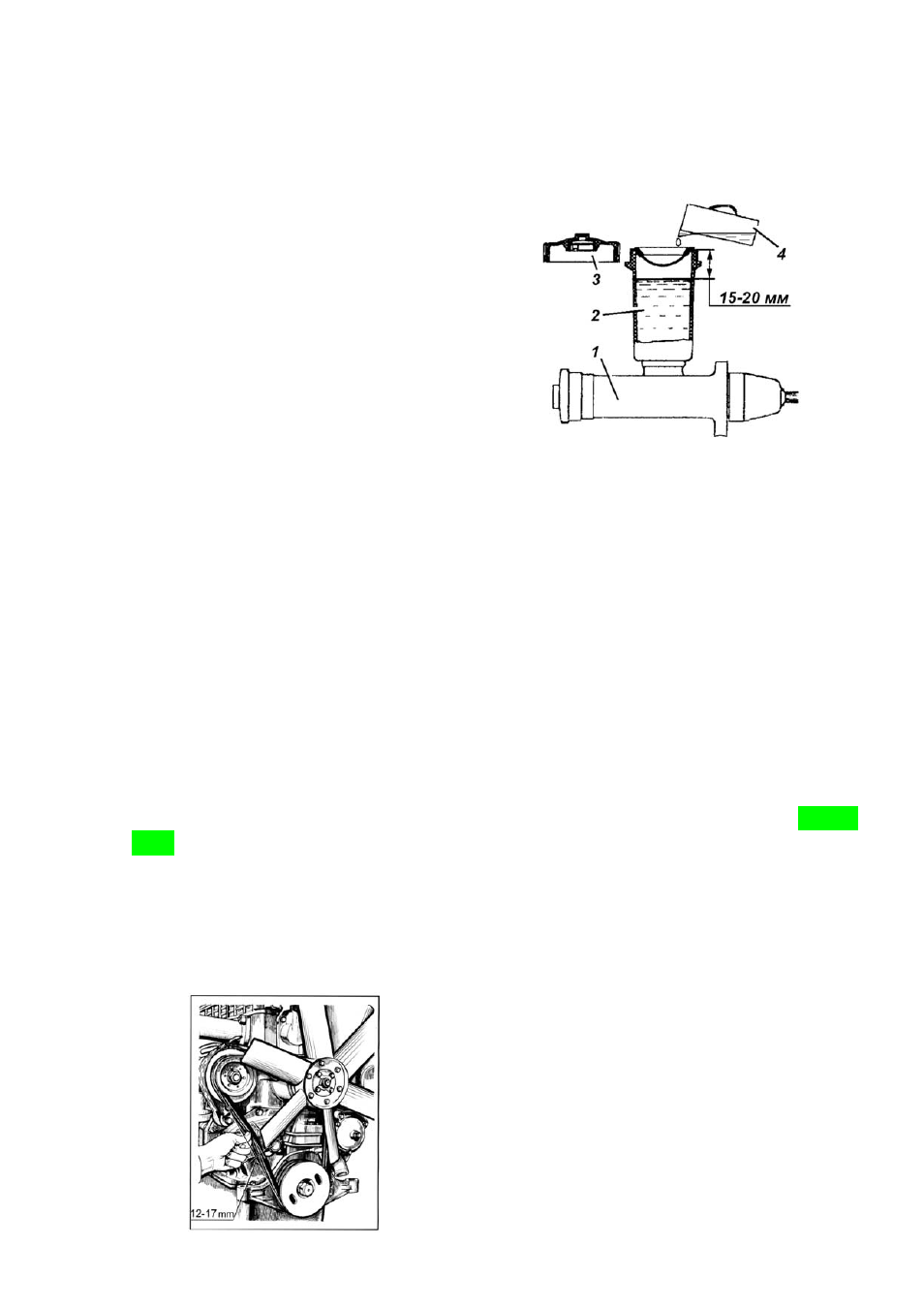

Рис.8.8. Проверка уровня
жидкости в бачке главного цилиндра
сцепления:
1-рабочий цилиндр
; 2-бачок; 3-крышка;
4-ёмкость
8.7. ПРОВЕРКА УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ В
ДВУХСЕКЦИОННОМ БАЧКЕ ТОРМОЗНОГО
УПРАВЛЕНИЯ
Уровень тормозной жидкости в двухсекционном бачке тормозного
управления должен быть ниже верхней кромки бачка на 15-20 мм.
8.8. НАТЯЖЕНИЕ РЕМНЕЙ ПРИВОДА АГРЕГАТОВ
8.8.1. Дизельные двигатели
Натяжение ремня вентилятора проверяется нажатием на середину ветви
между шкивами коленчатого вала и генератора с усилием 4,0 даН (4,0 кгс),
при этом величина прогиба должна быть в пределах 12 – 17 мм. Для регули-
ровки натяжения ремня необходимо ослабить крепление генератора, повер-
нуть его и натянуть ремень.
Затянуть болт крепления планки и гайки болтов крепления генератора.
Натяжение ремня считается нормальным, если прогиб его на ветви шкив ко-
ленчатого вала – шкив генератора (рис. 8.9) находится в пределах 12 – 17 мм
при нажатии на него с усилием 4,0 даН (4,0 кгс).
Рис. 8.9. Проверка натяжения ремня
вентилятора
