7.15. ЗАПАСНОЕ КОЛЕСО
Запасное колесо установлено на держателе, находящемся на переднем
борту платформы.
Устройство подъёма запасного колеса расположено в правой задней час-
ти платформы. Основным элементом подъёмного устройства является стойка
с закреплённым на ней механизмом подъёма. Масса поднимаемого груза не
должна превышать 140 кг.
Подъём колеса осуществляется в следующем порядке:
- откинуть задний борт платформы и подкатить колесо диском к борту
;
- поставить стойку подъёмника в рабочее положение, для чего рас-
шплинтовать фиксатор, вынуть его и повернуть стойку до совмещения вто-
рого отверстия в стойке с отверстием в пяте, вставить фиксатор
- собачку храповика подъёмника вывести из зацепления (отключить) с
храповиком, нажав на неё сверху до упора
;
- трос с крюком вручную вытянуть до уровня центрального отверстия в
диске колеса, зацепить крюк за край отверстия со стороны борта
;

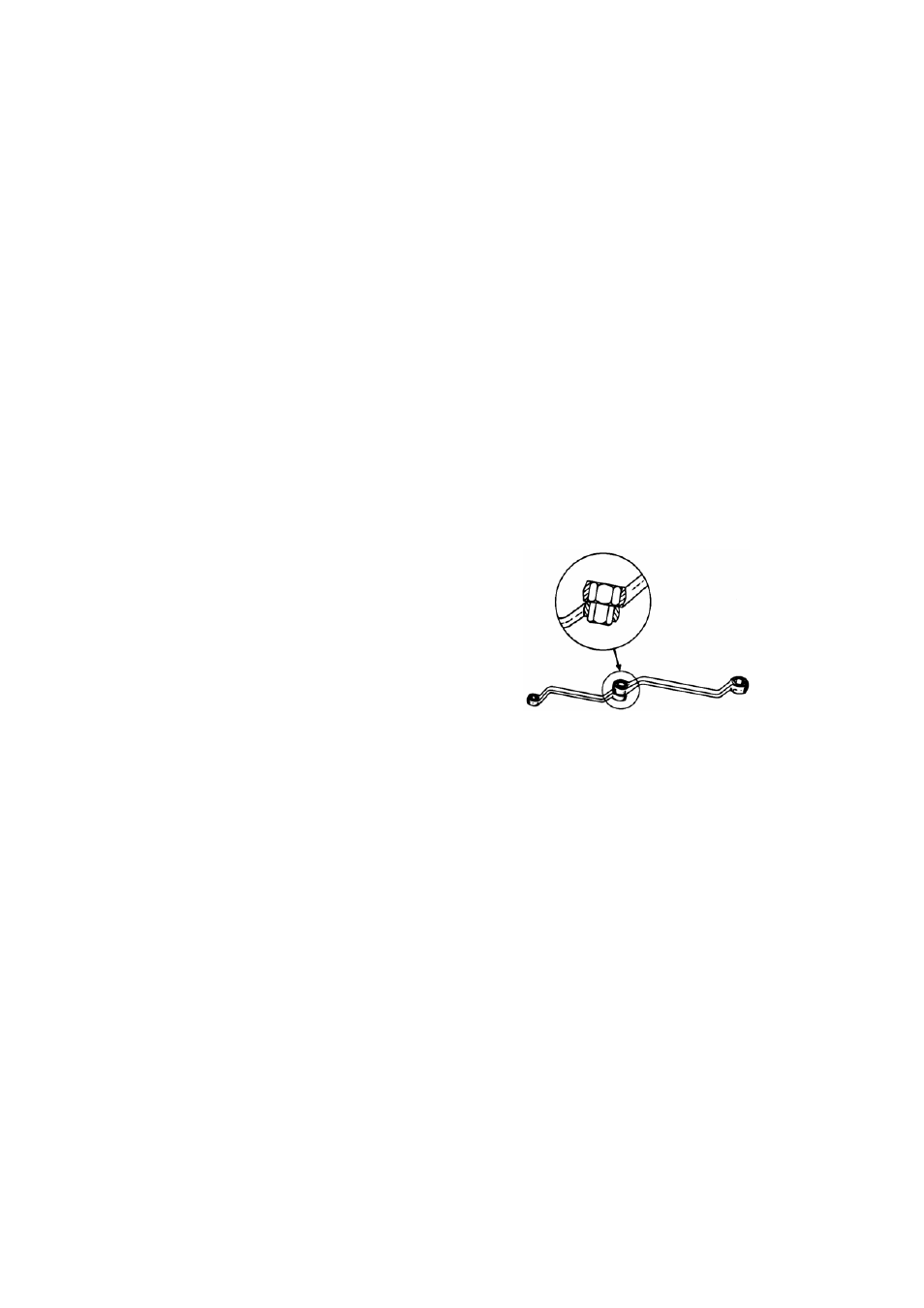

Рис. 7.9. Соединение ключей при помощи
переходного сухаря
- поворотом вверх ввести в зацепление собачку с храповиком
;
- на хвостовик вала храповика одеть составной ключ (рис.7.9), имею-
щийся в комплекте шоферского инструмента, и вращением вала по часовой
стрелке поднять колесо над платформой
;
- вынуть фиксатор и поворотом завести стойку с колесом на платформу
;
- закрепить колесо на держателе.
Повернуть стойку в транспортное положение и зашплинтовать фикса-
тор.
При опускании запасного колеса с платформы необходимо отключить
собачку, зацепить колесо за крюк и спустить его с платформы.
7.16. СИСТЕМА РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ
ВОЗДУХА В ШИНАХ
Система давления воздуха в шинах при движении по мягкому грунту
уменьшает удельное давление на грунт и повышает проходимость автомо-
биля.
Система регулирования давления воздуха в шинах (рис.7.10) обеспечи-
вает изменение давления в шинах с места водителя, как на стоянке, так и на
