5. ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-
ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
Расположение органов управления показано на рис. 5.1.

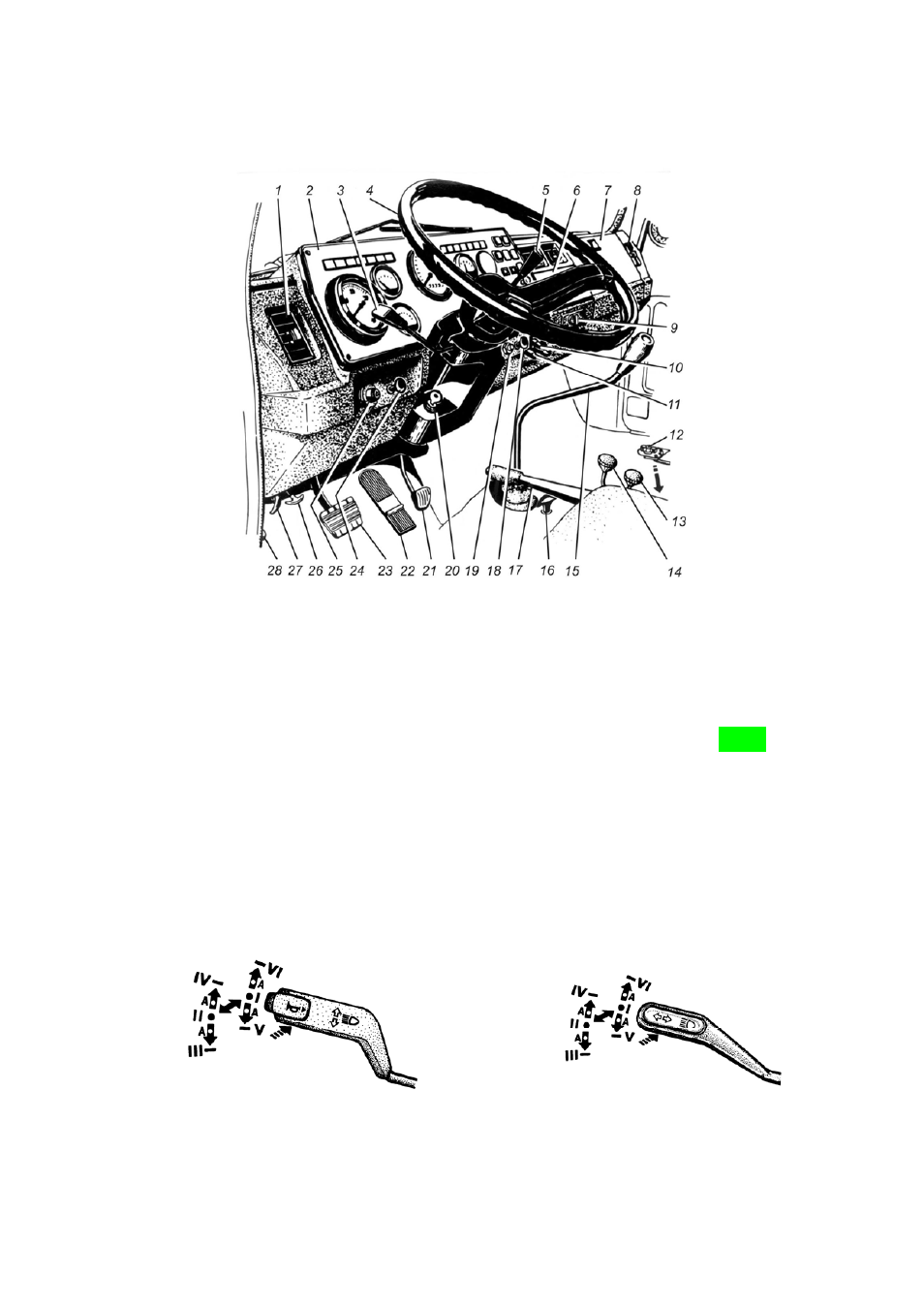

Рис. 5.1. Органы управления
1, 8 – патрубки обдува стёкол кабины.
2 – щиток приборов.
3 – рычаг переключения указателей поворота, света фар и звукового
сигнала*. Рычаг имеет шесть фиксированных положений – I, II, III, IV,
V и VI и четыре нефиксированных положения «А» (рис. 5.2 и 5.3).
Если рычаг переключения находится в положении I, а ручка центрально-
го переключателя света в положении II, то горит ближний свет фар. Пе-
реместив рычаг в положение II – горит дальний свет фар и загорается
сигнализатор синего цвета.
При неоднократном перемещении рычага переключателя из положения I
на себя вдоль рулевой колонки (положение нефиксируемое) происходит
сигнализация дальним светом фар. При нажатии на кнопку рычага (из
любого его положения) вдоль оси включается звуковой сигнал* (без
фиксации) – см. рис. 5.2.
Рис. 5.2. Положение рычага
Рис. 5.3. Положения рычага
переключателя указателей поворота
переключателя указателей поворота
и света фар (со звуковым сигналом
)
и света фар без звукового сигнала)
_______________
*На части автомобилей звуковой сигнал включается переключателем стеклоочистителя и
стеклоомывателя (см. рис.5.5).
