- выключатель зажигания, стартера и противоугонного устройства
(ГАЗ-3308).

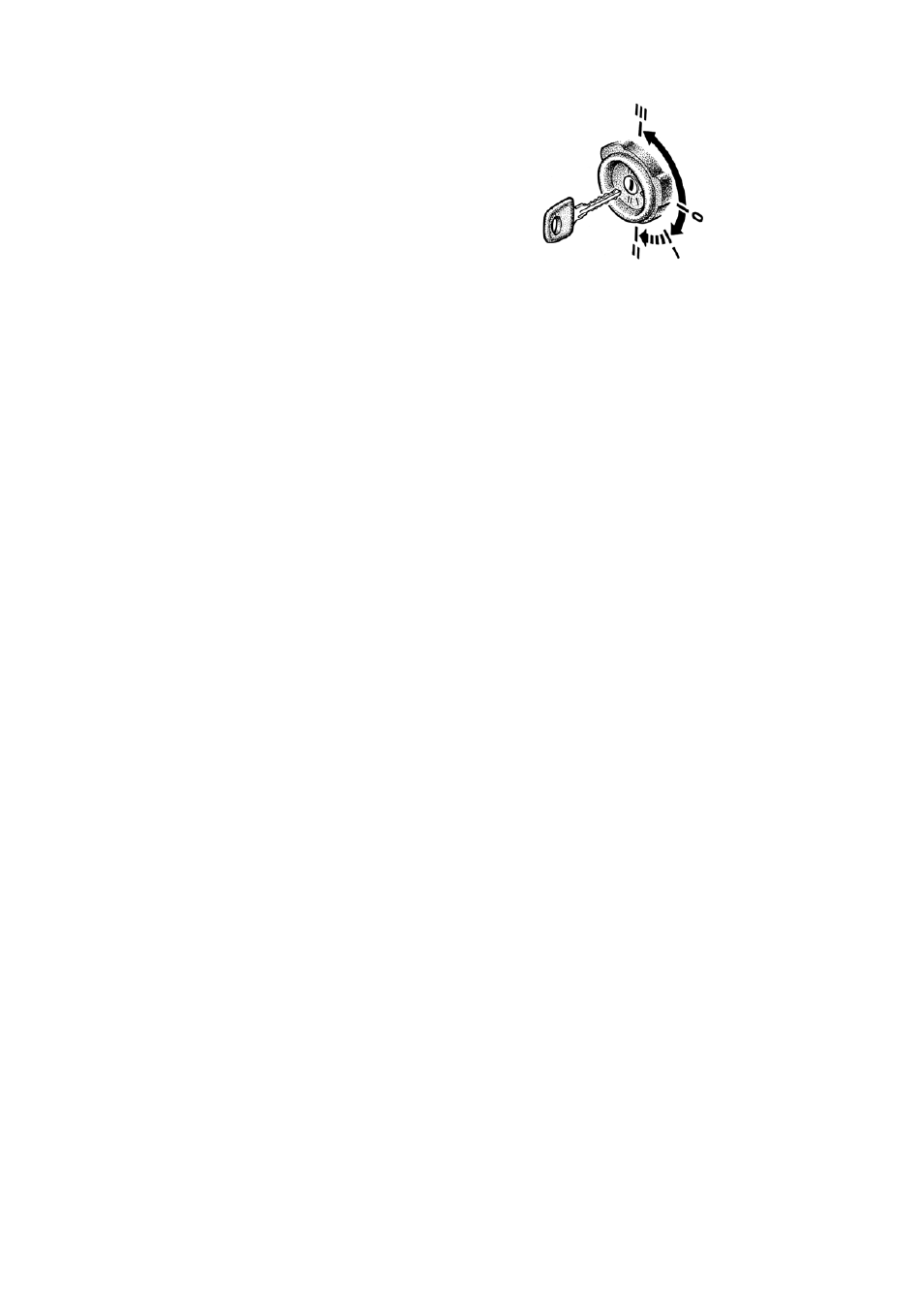

Рис. 5.8. Положения ключа выключателя
Ключ выключателя имеет четыре положения (рис.5,8):
0 – выключено
;
I – включены приборы электрооборудования (ГАЗ-33081)
; включено зажига-
ние (ГАЗ-3308)
;
II – включены приборы электрооборудования – ГАЗ-33081
(включено зажигание – ГАЗ-3308) и стартер
;
III – приборы электрооборудования выключены – ГАЗ-33081 (зажигание вы-
ключено – ГАЗ-3308) и при вынутом ключе включено противоугонное уст-
ройство. Для выключения противоугонного устройства вставить ключ и,
слегка покачивая рулевое колесо вправо-влево, повернуть ключ в положение
0.
При выключении приборов – ГАЗ-33081 (зажигания – ГАЗ-3308) ключ
из положения I поверните до фиксированного положения 0.
Во избежание выхода из строя контактной части выключателя приборов
не оставляйте ключ в промежуточном положении.
21 – педаль управления подачей топлива.
22 – педаль тормоза.
23 – педаль сцепления.
24 – рукоятка ручного управления подачей топлива (ГАЗ-33081),
- ручка тяги воздушной заслонки (ГАЗ-3308).
25 – выключатель аварийной сигнализации. При включенном положении
одновременно горят в мигающем режиме лампы указателей поворота и
сигнализатор (красный) внутри кнопки выключателя.
26 – ручка управления жалюзи радиатора (ГАЗ-3308).
27 – ручка привода замка капота.
28 – штепсельная розетка.
