Уровень масла в раздаточной коробке должен быть в пределах 0 – 5 мм
от нижней кромки заливного отверстия (рис.8.2).

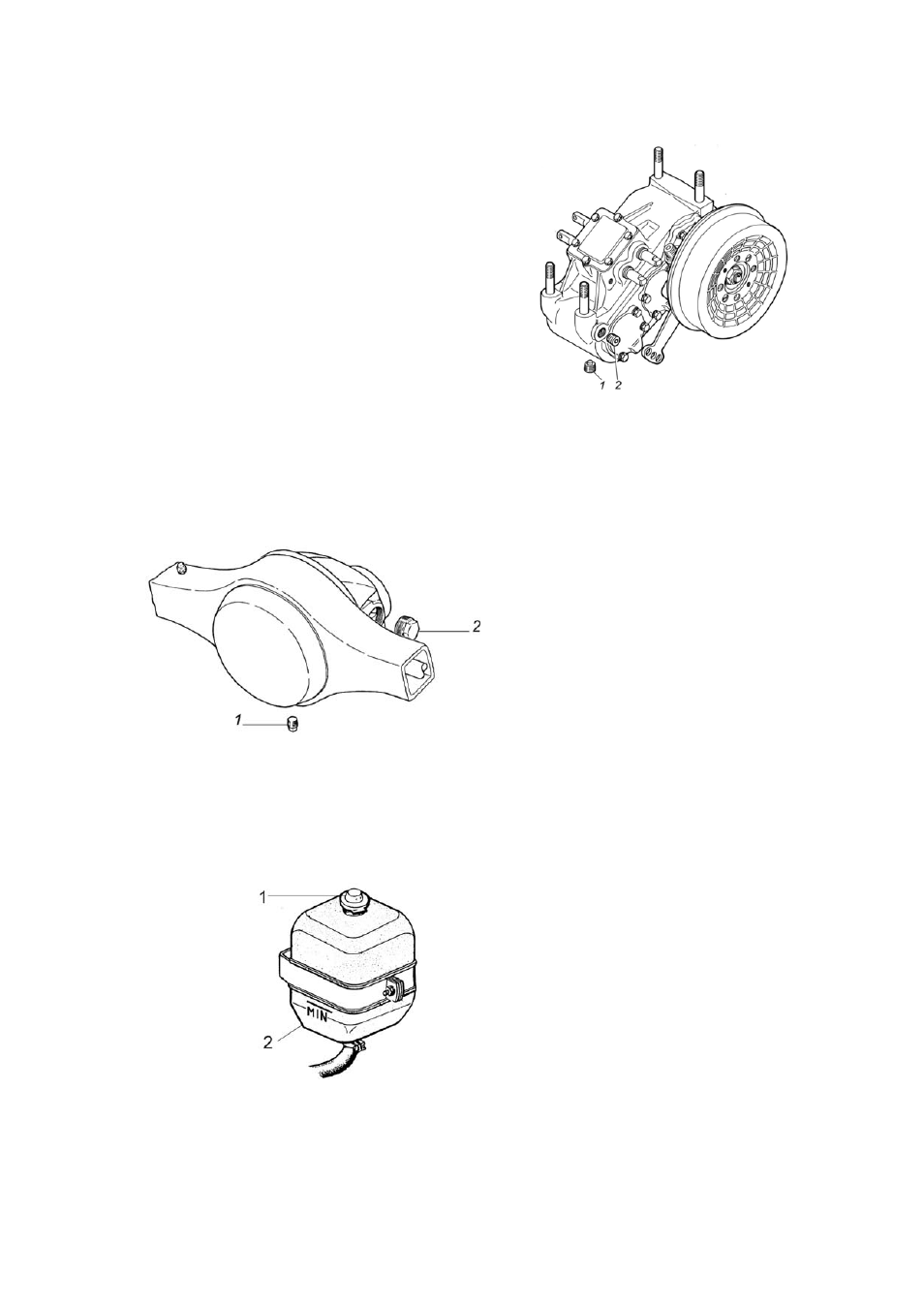

Рис. 8.2. Проверка уровня масла
в раздаточной коробке:
1-пробка сливного отверстия
; 2- пробка
заливного отверстия
Уровень масла в заднем мосту должен быть по уровень нижней кромки
заливного отверстия, в переднем мосту – на 5 – 6 мм ниже кромки заливного
отверстия (рис.8.3).
Рис. 8.3. Проверка уровня масла
в переднем и заднем мостах:
1 – пробка сливного отверстия
;
2 – пробка заливного отверстия
8.3. ПРОВЕРКА УРОВНЯ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Проверку уровня охлаждающей жидкости в расширительном бачке 2
(рис. 8.4) производить только на холодном двигателе.
Рис. 8.4. Проверка уровня охлаждающей
жидкости в расширительном бачке:
1 - пробка
; 2 – бачок
Уровень жидкости в расширительном бачке должен быть на метке
«MIN» или выше её на 30 – 50 мм.
Доливку охлаждающей жидкости производить через отверстия расши-
рительного бачка, закрываемого пробкой. При частой доливке жидкости не-
обходимо проверить герметичность системы охлаждения.
