Расположение приборов автомобиля ГАЗ-3308 показано на рис. 5.9.

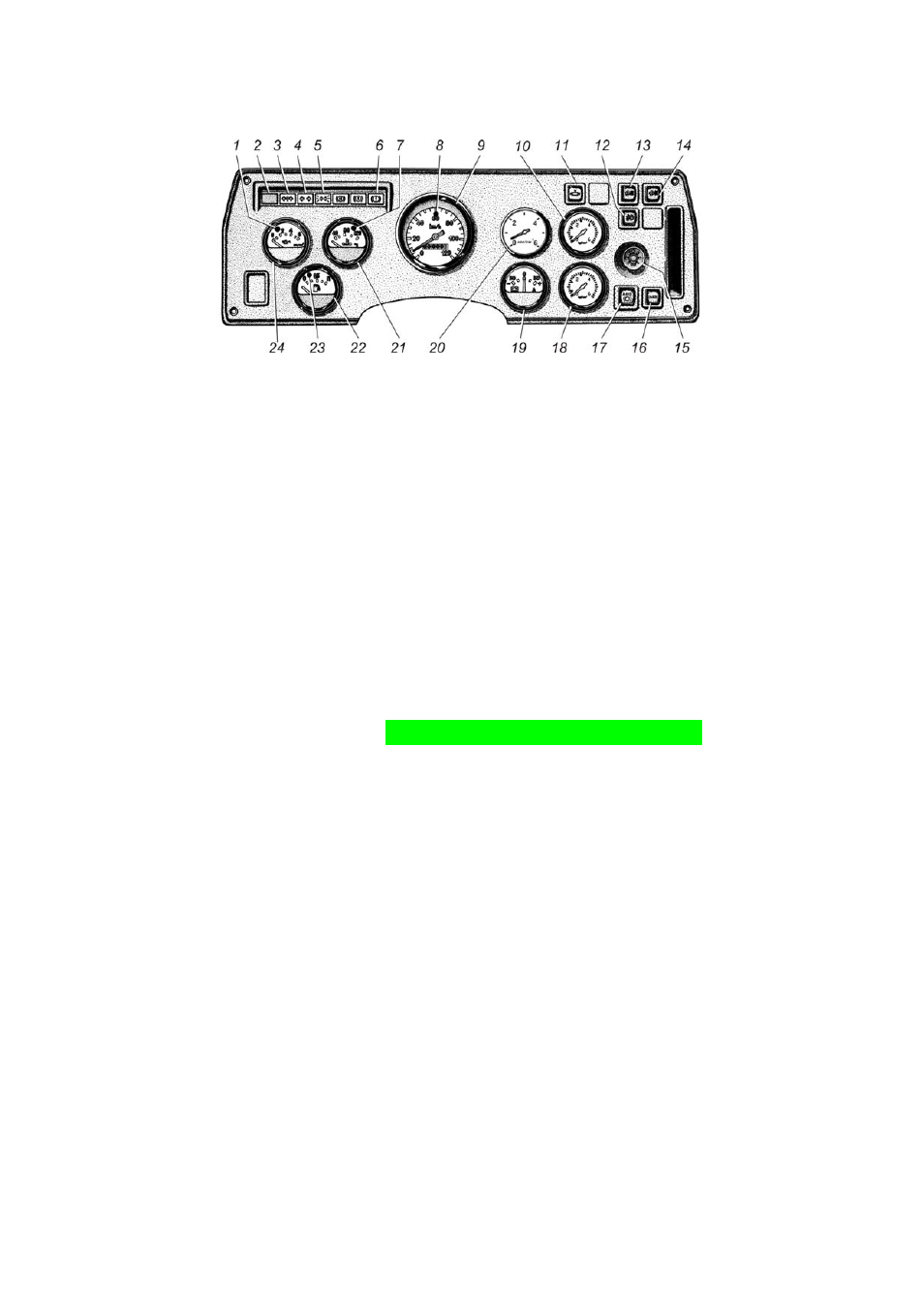

Рис. 5.9. Щиток приборов автомобиля ГАЗ-3308:
1 – сигнализатор (красный) аварийного падения давления масла и засо-
рённости масляного фильтра. Загорается при давлении масла
40-80 кПа (0,4-0,8 кгс/см
2
).
2 – кнопка проверки исправности ламп блока сигнализаторов.
При нажатии на кнопку загораются лампы блока при их исправности.
3 – сигнализатор (зелёный) включения указателей поворота прицепа
(прерывистый сигнал).
4 – сигнализатор (зелёный) включения указателей поворота автомобиля
(прерывистый сигнал).
5 – сигнализатор (зелёный) включения габаритных огней.
6 – сигнализатор (красный) аварийного падения уровня тормозной жид-
кости и включения стояночного тормоза. При включённом зажигании
горит при уровне тормозной жидкости в бачке главного цилиндра ниже
метки «MIN» или при включённом стояночном тормозе.
7 – сигнализатор (красный) перегрева охлаждающей жидкости двигате-
ля. Загорается при температуре охлаждающей жидкости выше 105
°С.
8 – сигнализатор (синий) включения дальнего света фар.
9 – спидометр со счётчиком суммарного пробега автомобиля.
10 – манометр для контроля давления воздуха в переднем контуре тор-
мозов.
11 – сигнализатор (оранжевый) диагностики системы управления двига-
телем. При включенном зажигании горит 3-5 с при исправной системе и
гаснет.
12 – выключатель заднего противотуманного фонаря.
13 – выключатель малой скорости вентиляторов отопителя. При вклю-
ченном положении в выключателе загорается лампочка (светофильтр зе-
лёного цвета).
14 – выключатель максимальной скорости вентиляторов отопителя. При
включенном положении в выключателе загорается лампочка (свето-
фильтр зелёного цвета). Электродвигатели работают на максимальной
скорости вращения при одновременном включении выключателей 13 и
14. При включении только одного выключателя 14 электродвигатели не
работают.
