7.5. ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ КАБИНЫ
7.5.1. Отопление кабины
Система отопления предназначена для создания и поддержания ком-
фортных условий в кабине в холодное время года, а также для обогрева вет-
рового стекла и стекол дверей.
Отопитель состоит из короба 3 (рис. 7.3) воздухозаборника, радиатора 5
отопителя, расположенного в кожухе 9, и двух вентиляторов. В качестве теп-
лоносителя используется жидкость системы охлаждения двигателя.
Охлаждающая жидкость из двигателя поступает в радиатор отопителя.
Пройдя через радиатор, жидкость поступает в нижний бачок радиатора ох-
лаждения двигателя.

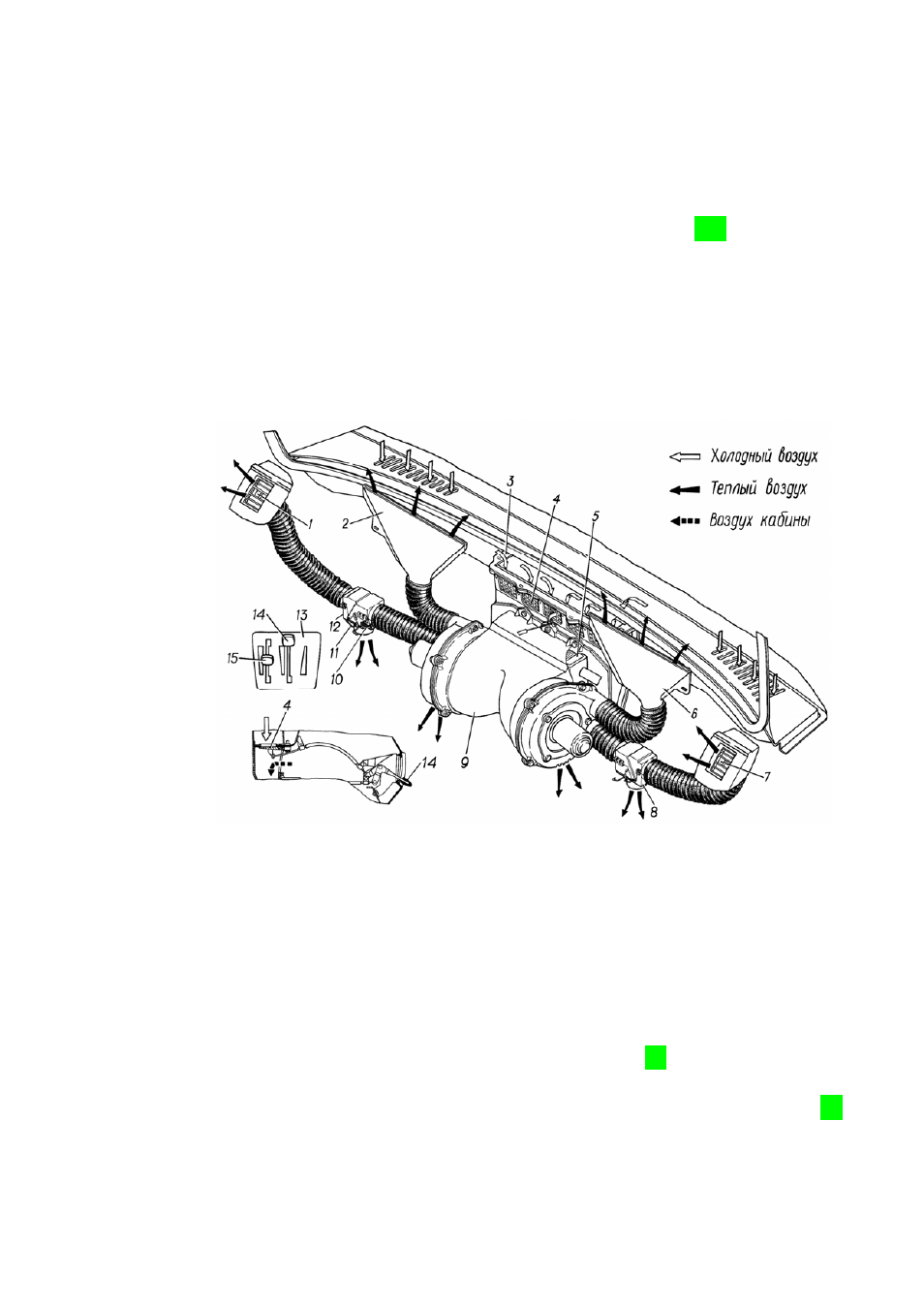

Рис. 7.3. Отопитель кабины:
1 и 7 – сопла патрубков обогрева боковых стёкол; 2 и 6 – патрубки обогрева ветрового
стекла; 3 – короб воздухозаборника; 4 – заслонка короба воздухозаборника; 5 – радиатор
отопителя; 8 и 12 - распределители; 9 – кожух радиатора; 10 - заслонка; 11 - рычаг; 13 -
облицовка; 14 – рукоятка управления заслонкой воздухозаборника; 15 – рукоятка управ-
ления краном отопителя.
Порядок включения отопителя:
- открыть краник отопителя с помощью рукоятки 15, переведя её в край-
нее верхнее положение;
- открыть заслонку 4 короба 3 воздухозаборника, переведя рукоятку 14 в
крайнее верхнее положение;
- включить вентиляторы отопителя на первую (малую) или на вторую
(максимальную) частоту вращения.
