15 – центральный переключатель света (рис. 5.10).
Переключатель имеет три фиксированных положения:
0 – всё выключено;
I – включены габаритный свет и фонарь номерного знака;
II – включены габаритный свет, фонарь номерного знака, ближний или
дальний свет.
Поворотом ручки центрального переключателя света по часовой стрелке
регулируется интенсивность освещения приборов.

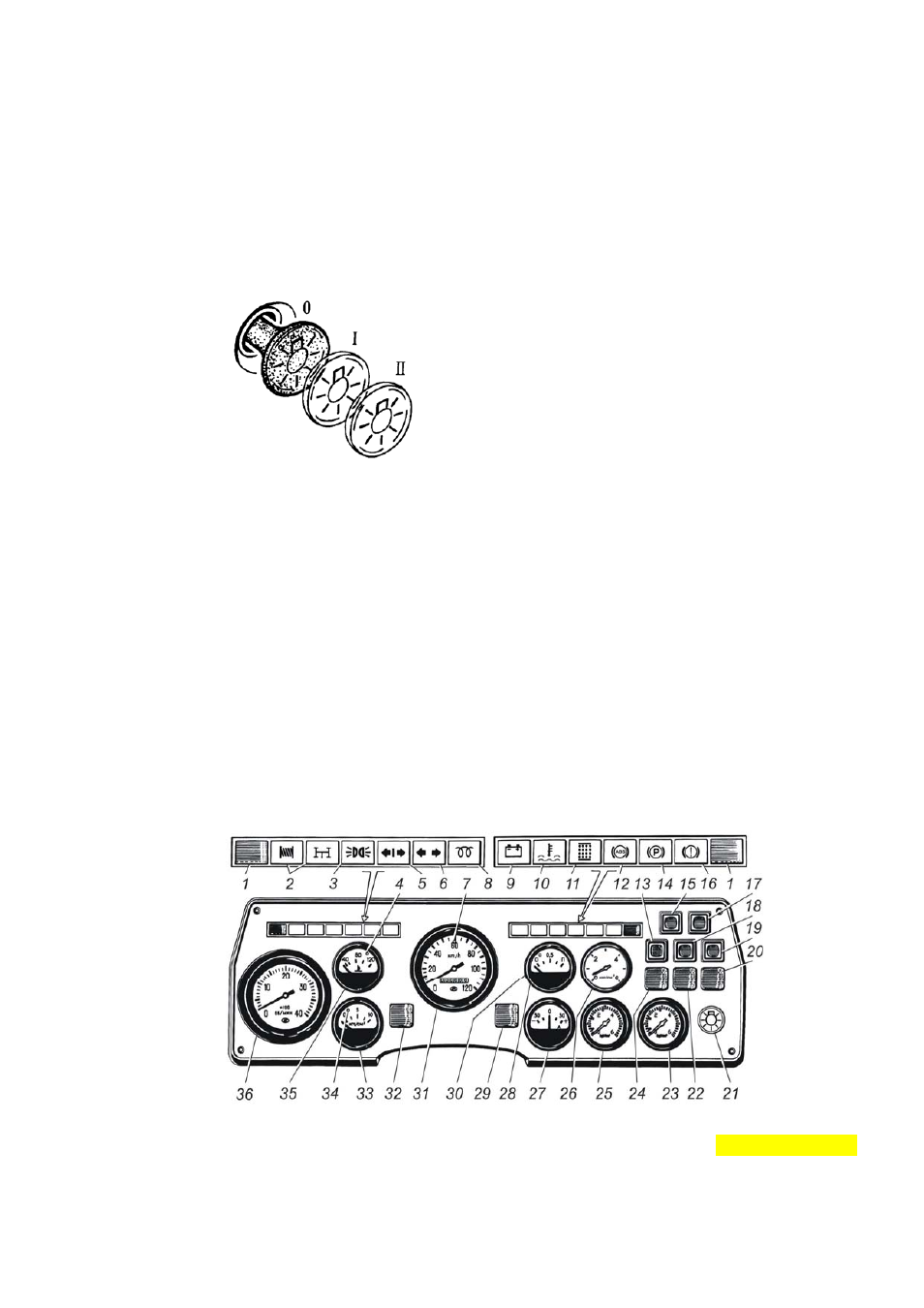

Рис.5.10. Положение ручки центрального
переключателя света
16 – выключатель диагностики АБС.
17 – сигнализатор неисправности АБС.
18 – манометр для контроля давления воздуха в заднем контуре тормо-
зов.
19 – указатель тока.
20 – манометр для контроля давления воздуха в шинах.
21 – указатель температуры охлаждающей жидкости.
22 – указатель уровня топлива.
23 – сигнализатор (оранжевый) минимального резерва топлива в баке.
Постоянно горит при остатке топлива в баке менее 12 л.
24 – указатель давления масла в двигателе.
Расположение приборов автомобиля ГАЗ-33081 показано на рис. 5.11.
.
Рис.5.11. Щиток приборов автомобиля ГАЗ-33081: (Это новый рис.)
1 – кнопки проверки исправности ламп левого и правого блоков кон-
трольных ламп. При нажатии на кнопку 1 (левую) загораются лампы
