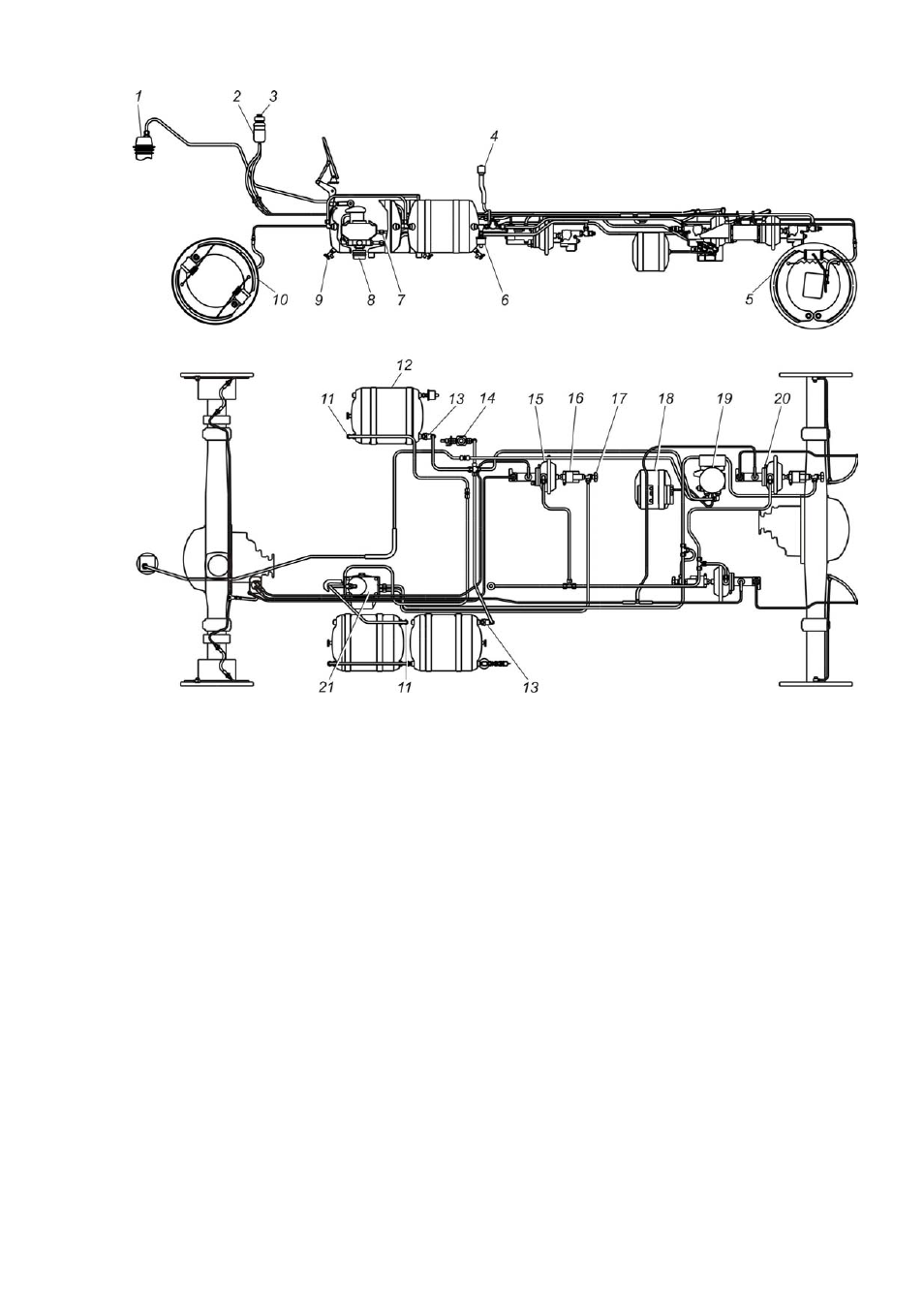

Рис.7.7. Принципиальная схема рабочей тормозной
системы автомобилей с АБС:
1-компрессор ; 2-бачок главного цилиндра; 3-датчик аварийного уровня тормозной жидко-
сти ; 4-воздушный фильтр; 5-тормозной механизм заднего колеса; 6-датчик давления мас-
ла ; 7-выключатель пневматический сигнала торможения; 8-шумоглушитель; 9-кран слива
конденсата ; 10-тормозной механизм переднего колеса; 11-датчик аварийного давления
воздуха ; 12-воздушный баллон; 13-клапан обратный; 14-клапан защитный одинарный; 15-
пневмоусилитель с главным цилиндром ; 16-модулятор; 17-клапан контрольного вывода;
18-воздушный баллон ; 19-воздухоосушитель; 20-датчик аварийного хода поршня; 21-кран
тормозной двухсекционный с рычагом
