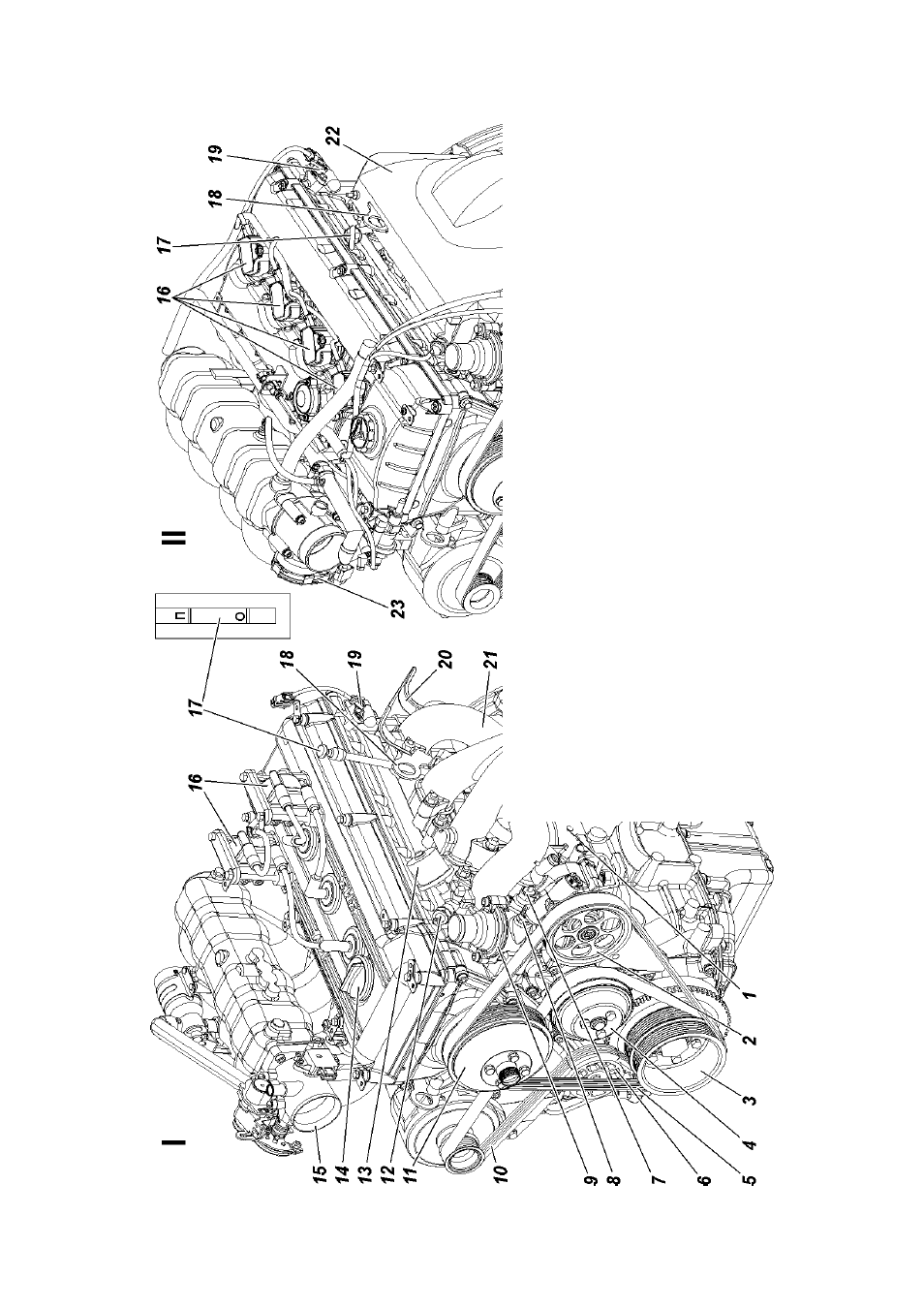

Рис.
9.3.
Двигатель
(вид
слева):
1
-пробка
слива
ОЖ;
2
-шкив
насоса
гидроусилителя
рулевого
управления;
3
-
шкив
коленчатого
вала;
4
-шкив
насоса
системы
охлаждения;
5
-ремень
привода
вентилятора
и
н
асоса
гидроусилителя;
6
-натяжной
ролик;
7
-датчик
указателя
температуры
охлаждающей
жидкости
(для
ЗМЗ-409);
8
-датчик
температурного
состояния
двигателя;
9
-корпус
термостата;
10
-ремень
привода
генератора
и
насоса
системы
охлаждения;
11
-шкив
вентилятора;
12
-датчик
сигнализатора
аварийного
давления
м
асла;
13
-датчик
указателя
давления
м
асла
(для
ЗМЗ-409);
14
-крышка
маслоналивной
горловины;
15
-патрубок
дросселя;
16
-катушки
зажигания;
17
-указатель
уровня
масла;
18
-грузовая
проушина;
19
-датчик
положения
распределительного
вала
(датчик
фазы);
20
-экран
датчика
фазы;
21
-
выпускной
коллектор;
22
-экран
выпускного
коллектора;
23
-дроссельное
устройство
I
-Двигатель
ЗМЗ-409
II
-Двигатель
ЗМЗ-40904
