Инструкция по эксплуатации УАЗ Cargo УАЗ-23602-02
Страница 150
150
2. Ослабьте контргайку регулировочного болта 3 и отверните
болт на 2-3 оборота.
3. Заверните болт 3 до соприкосновения его с хвостовиком
поршня 17 (см. рис. 9.34) регулятора.
4. Доверните болт 3 (см. рис. 9.35) на 2 и 1/3 оборота (14
граней головки болта.
5. Затяните контргайку.
6. Проверьте ход поршня регулятора (см. выше).
7. Проверьте правильность регулировки при движении
автомобиля. Для этого, двигаясь по прямому горизон-
тальному участку дороги с сухим асфальтовым покрытием,
затормозите автомобиль до блокировки колес. При
исправном регуляторе и правильно выполненной регу-
лировке привода должно быть некоторое опережение блокировки
передних колес относительно задних. В случае опережающей
блокировки задних колес дополнительно отверните болт 3 на
1-2 грани головки болта и повторите проверку при движении
автомобиля.
Для безотказной pàáîòû òîpìîçîâ påãóëÿpíî заменяйте
жидкость. Замену жидкости производите путем слива старой
жидкости через перепускные клапаны колесных цилиндров
и регулятора давления и замещения ее свежей.
Заполнение òîpìîçíîé системы ïpîèçâîäèòå в следующей
последовательности:
ВНИМАНИЕ! Заполнение òîpìîçíîé системы автомобилей
оснащенных АБС необходимо призводить на СТО, т.к. это
требует дополнительного диагностического оборудования.

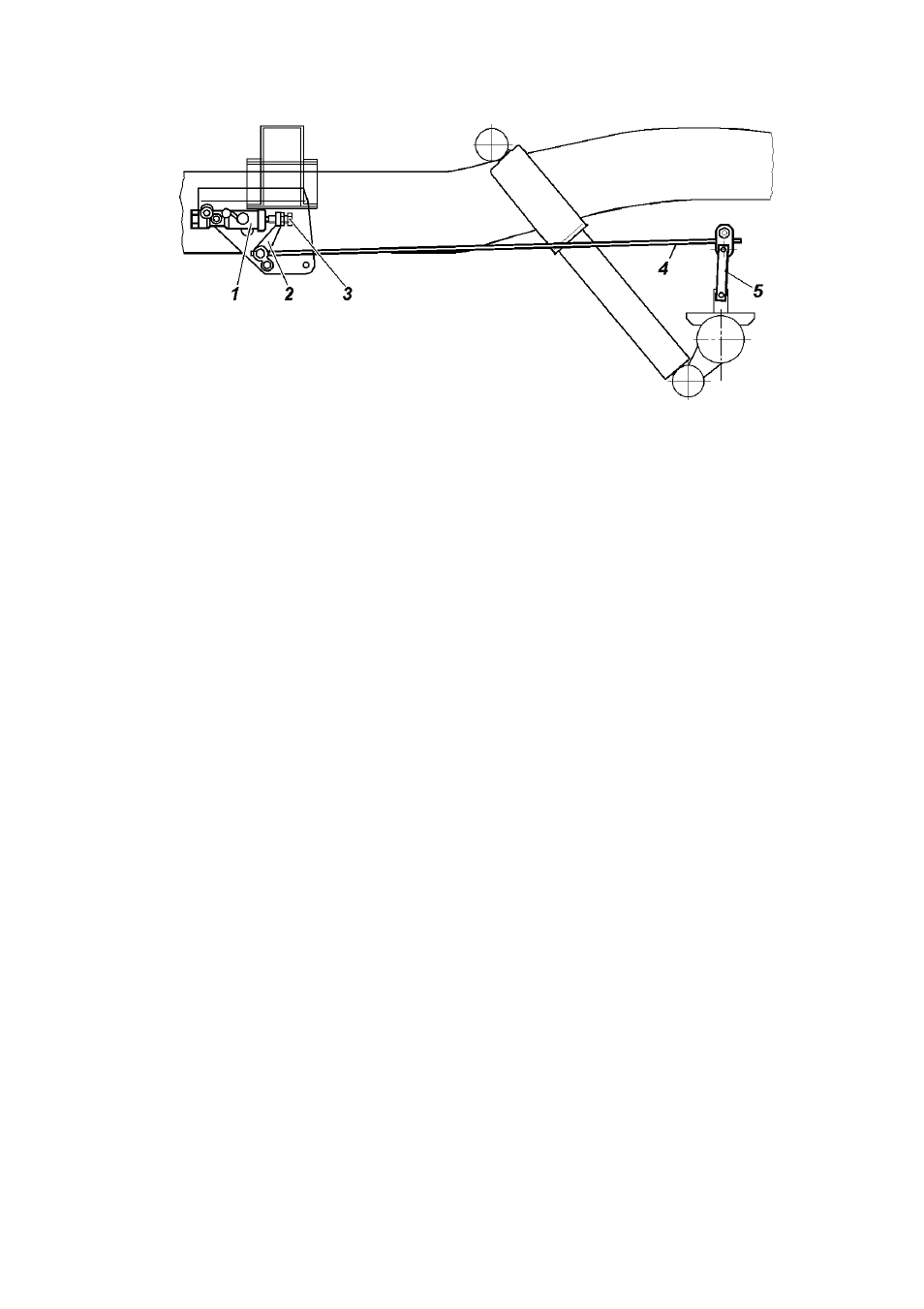

Рис. 9.35. Привод регулятора давления:
1 -регулятор давления; 2 -рычаг привода; 3 -регулировочный болт; 4 -
упругий рычаг; 5 -стойка рычага
