111
- ослабьте хомуты и снимите с воздушного фильтра шланги
угловой и резонаторный;
- отверните гайку хомута 4 (рис. 9.12), снимите хомут и
воздушный фильтр;
- отверните гайку 7 и выньте из корпуса фильтра крышку
1 с фильтрующим элементом 5;
- отверните гайку 6 и снимите фильтрующий элемент;
- установите новый фильтрующий элемент, соберите и
установите воздушный фильтр.

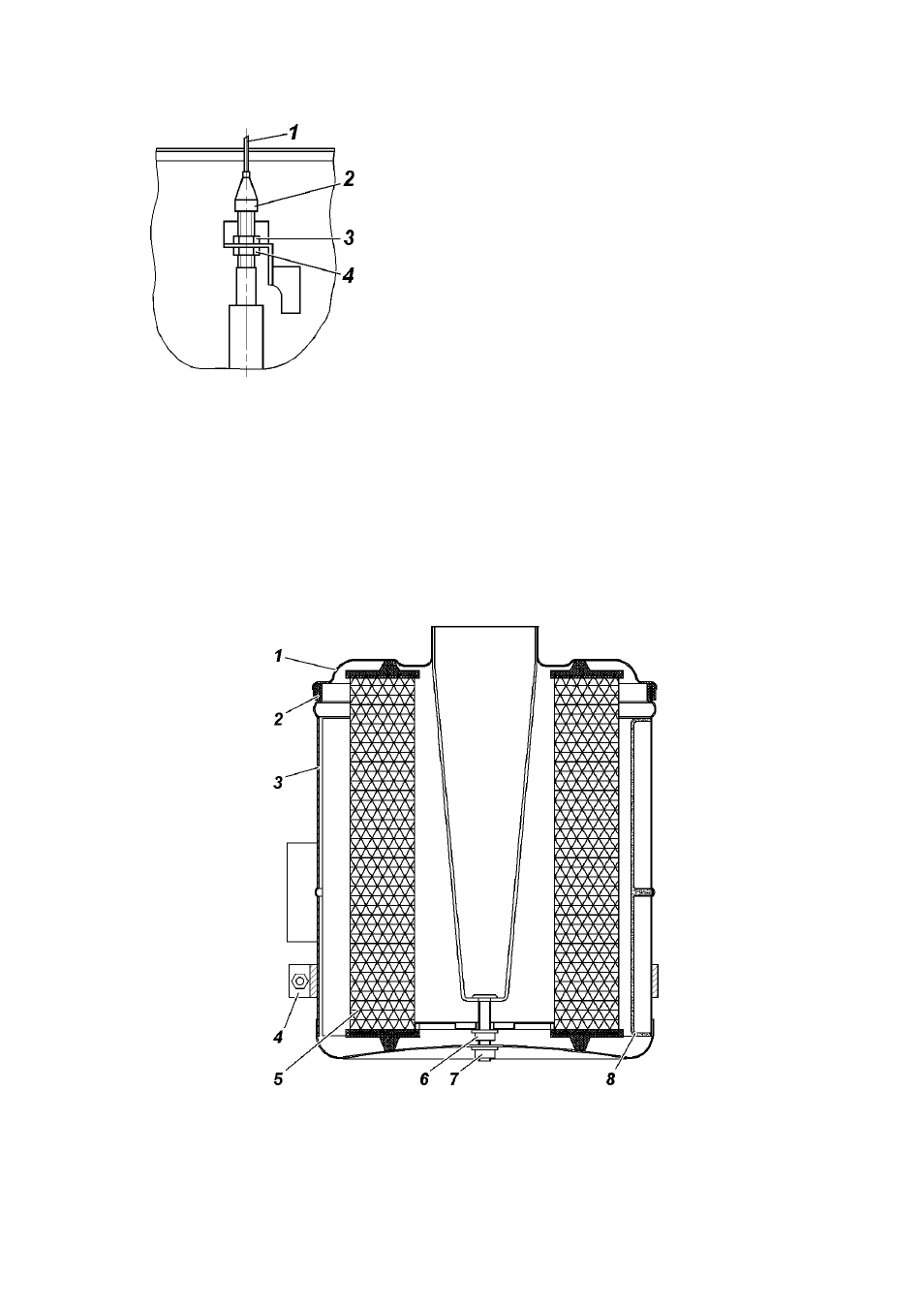

Рис. 9.11. Регулировка привода педали
акселератора:
1 -трос; 2 -оболочка троса с регулировочным
наконечником; 3, 4 -гайки
Рис. 9.12. Воздушный ôèëüòp:
1 -крышка воздушного фильтра; 2 -уплотнительная прокладка; 3 -корпус
фильтра; 4 -хомут крепления фильтра; 5 -фильтрующий элемент; 6 -гайка;
7 -гайка; 8 -воздуховод
