Инструкция по эксплуатации УАЗ Cargo УАЗ-23602-02
Страница 108
108

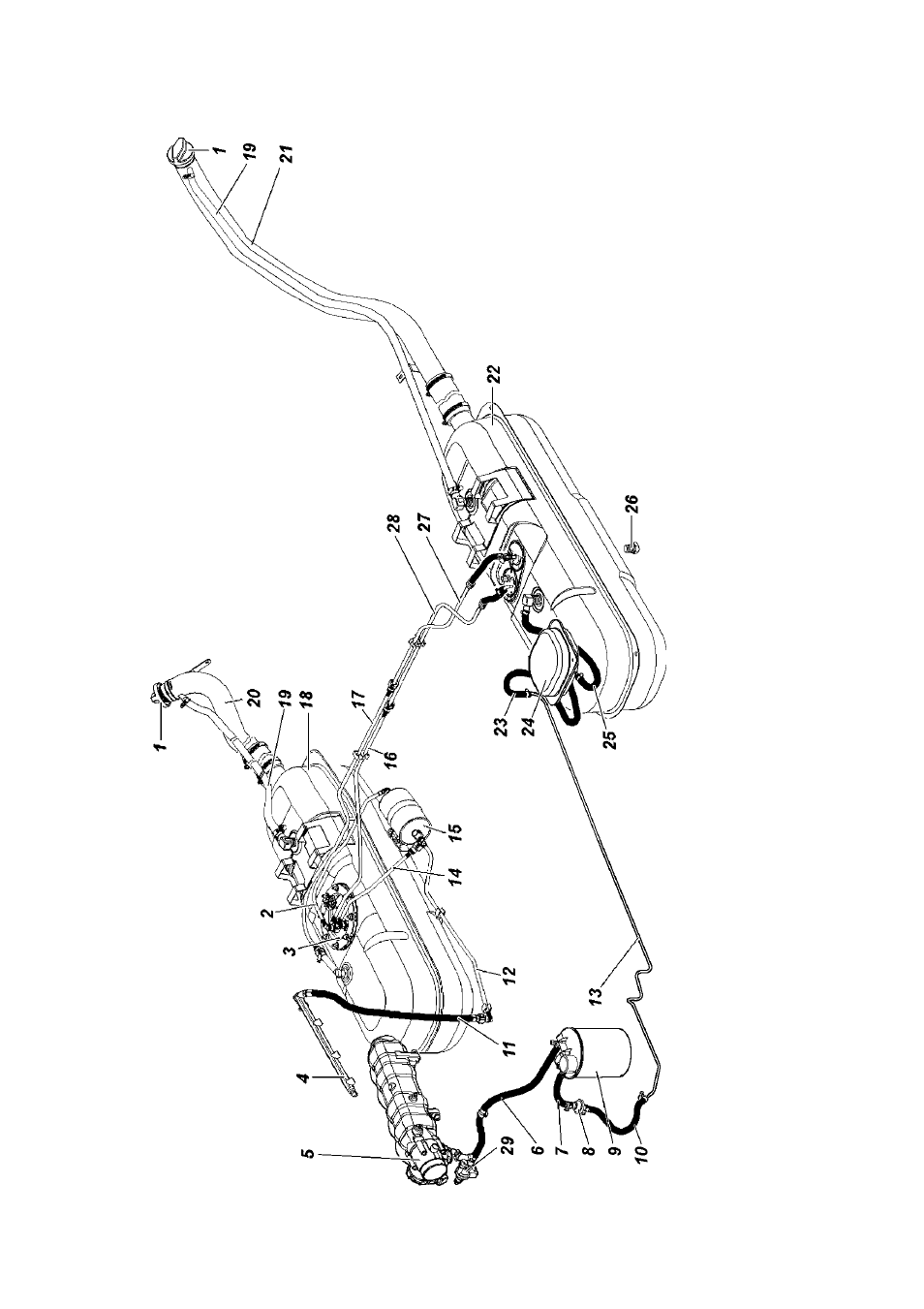

Рис.
9.10.
Схема
системы
питания
двигателя
ЗМЗ-40904
топливом
:
1
-пробка
топливного
бака;
2
-
трубка
от
электробензонасоса
к
фильтру
тонкой
очистки
топлива;
3
-топливный
модуль;
4
-т
опливная
рампа;
5
-дроссельное
устройство;
6,
7,
10
,
19
,
23
,
25
-шланги
пароотводящие;
8
-клапан
бензобака;
9
-адсорбер
с
кла
паном
продувки;
11
-шланг
подачи
топлива;
12
-
трубка
подачи
топлива;
13
-
трубка
пароотводящая;
14
-
трубка
слива
топлива
от
фильтра
тонкой
очистки
к
топливному
модулю;
15
-фильтр
тонкой
очистки
топлива;
16
-трубка
подачи
топлива
к
правому
баку;
17
-
пароотводящая
тр
уб
ка
от
правого
бака;
18-правый
топливный
бак;
20
-труба
наливная
правого
бака;
21
-труба
наливная
левого
бака;
22
-левый
топливный
бак;
24
-сепаратор;
26
-пробка;
2
7
-трубка
пароотводящая
от
левого
бака;
28
-трубка
подачи
топлива
от
левого
бака;
29
-клапан
продувки
П
римечание.
Поз.
24
расположена
над
топливозаборником
левого
бака
