Система управления топливоподачей и зажиганием
Для подключения средств автоматизированной внешней
диагностики и программирования системы управления
двигателем под капотом на надставке брызговика правого
колеса установлен диагностический разъем (рис. 9.13). В
зависимости от комплектации диагностический разъем может
быть установлен в салоне автомобиля в передней части туннеля
пола под центральной консолью.
Блок управления установлен под капотом автомобиля,
справа на боковой стенке.
Диагностика
Работоспособность системы управления двигателем и
системы впрыска зависит от исправности механических и
гидромеханических систем. Ряд отклонений, вызывающих
неисправности, ошибочно могут быть приняты за неис-
правности электронной части системы управления, это:
- низкая компрессия;
- отклонение фаз газораспределения, вызванное непра-
вильной сборкой узлов двигателя;
- подсос воздуха во впускной трубопровод;
- плохое качество топлива;
-несоблюдение сроков проведения технического
обслуживания.
Блок управления способен осуществлять в определенном
объеме диагностику элементов системы управления двигателем.
При обнаружении неисправности блок управления включает
диагностическую лампу неисправностей на панели приборов

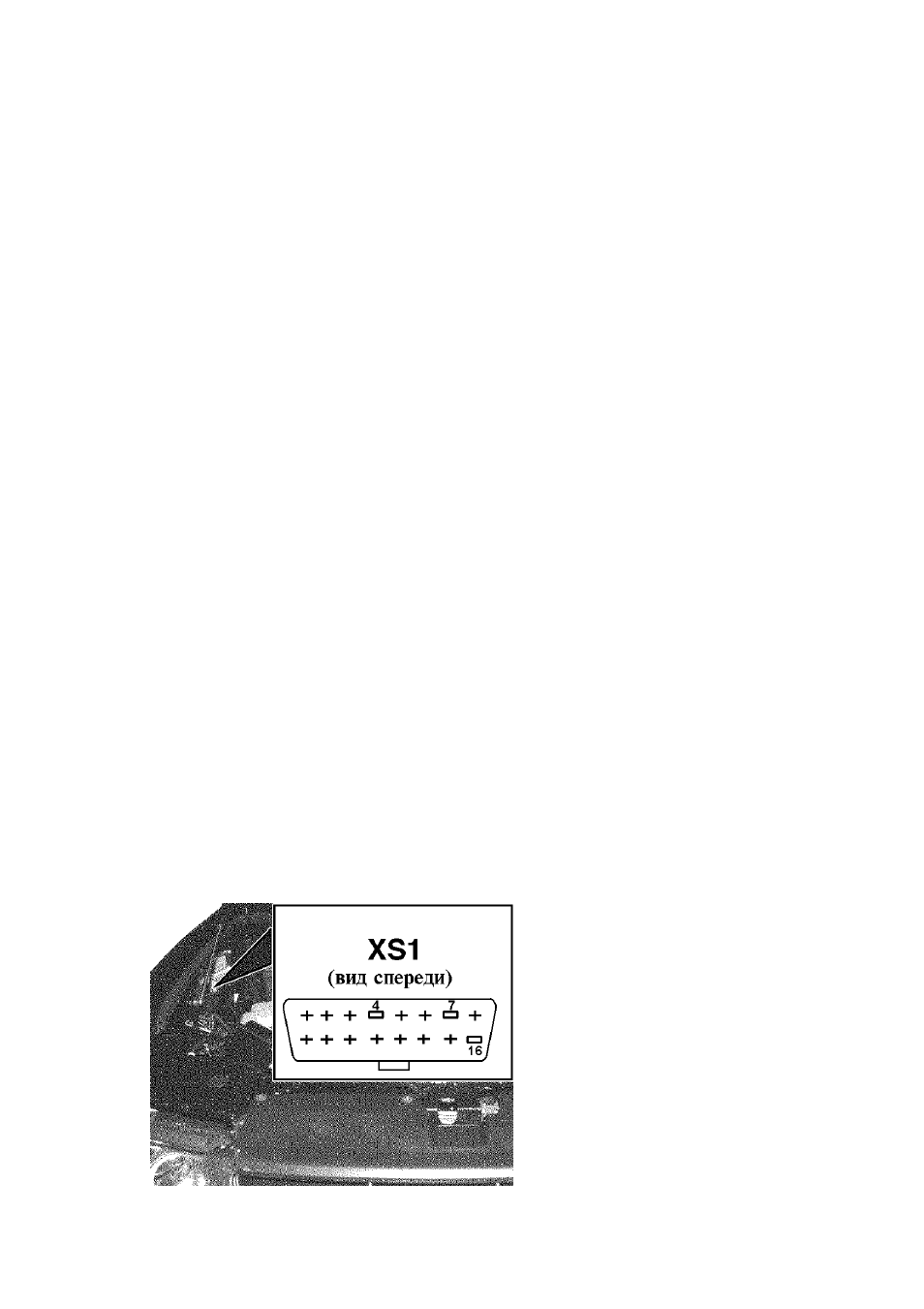

Рис. 9.13.
Диагностический
разъем (XS1):
4 -масса; 7 -К-линия;
16 -+12В
