167

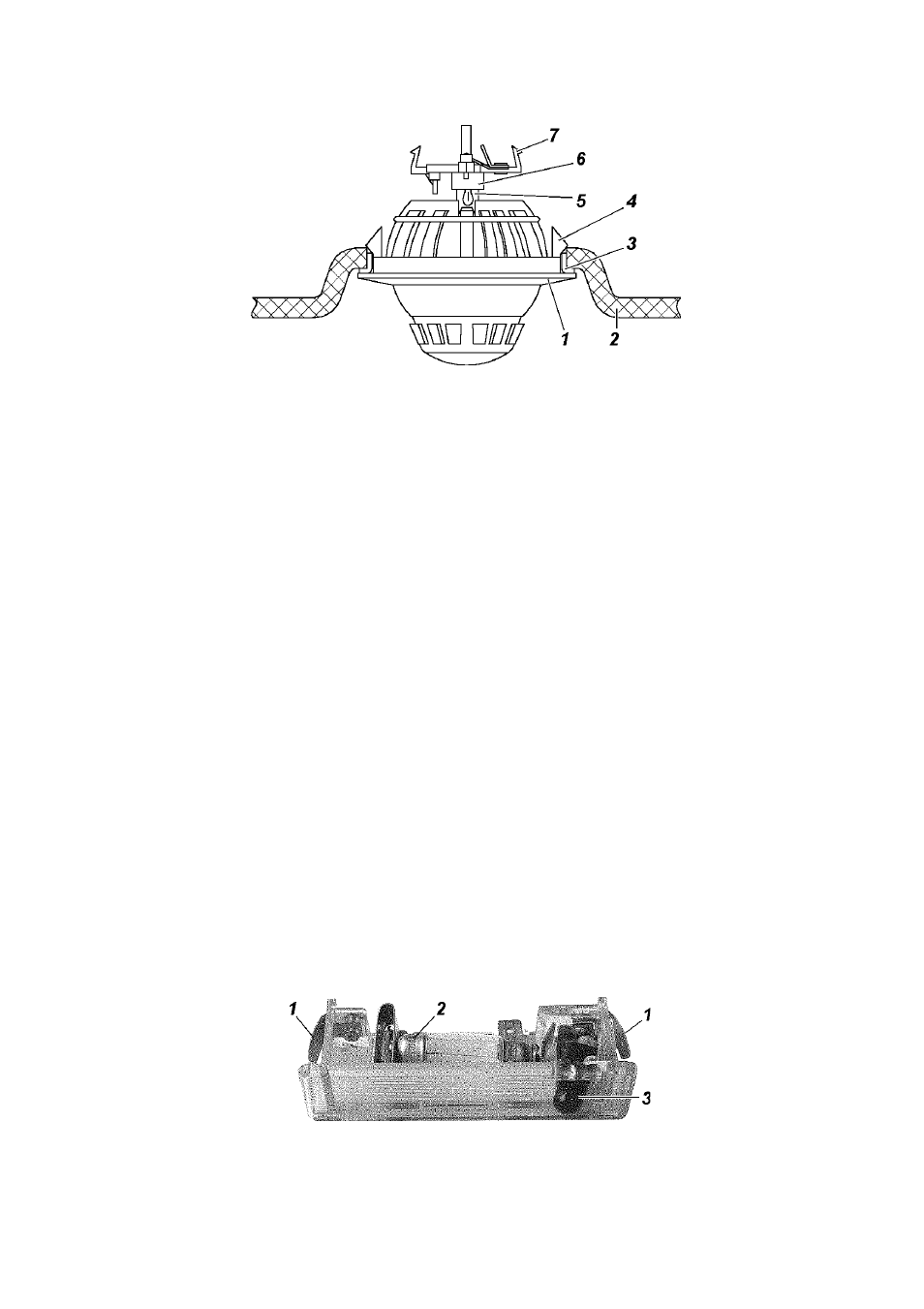

Рис. 9.51. Плафоны индивидуального освещения:
1 -корпус плафона; 2 -обивка крыши; 3 -установочное кольцо; 4 -
защелка плафона; 5 -лампа; 6 -патрон; 7 -защелка патрона
Плафоны подсветки вещевых ящиков и монтажного блока.
Для замены лампы извлеките плафон, сжав концы пружинных
фиксаторов 1 (9.52).
Комбинация приборов. Для замены ламп подсветки или
контрольных ламп включения указателей поворота необходимо
снять комбинацию приборов: отверните винты 2 (рис. 9.53),
снимите облицовку 1, отверните четыре винта крепления
комбинации приборов, выньте ее, отсоединив колодки жгутов
проводов. Поверните против часовой стрелки патрон лампы и
выньте патрон с лампой в сборе.
Контрольно-измерительные приборы и аварийные
сигнализаторы
Пpи снятии ýëåêòpè÷åñêèõ датчиков концы ïpîâîäîâ
необходимо èçîëèpîâàòü во избежание êîpîòêîãî замыкания.
Чтобы не ïîâpåäèòü êîpïóñà датчиков указателя òåìïåpàòópû
и аварийной температуры охлаждающей жидкости, пользуйтесь
пpи их снятии øåñòèãpàííûì òîpöîâûì или накидным
ключом.
Рис. 9.52. Плафон подсветки вещевых ящиков и монтажного блока:
1 -пружинные фиксаторы; 2 -лампа; 3 -выключатель
