102
насоса ГУР на кронштейне при котором расстояние между
упорами на натяжителе ремня будет составлять 18 мм. При
этом будет обеспечен угол отклонения натяжителя 28°, при
котором создается номинальный крутящий момент на рычаге
натяжителя. Затяните болты 11.
Муфта привода вентилятора. В случае, если муфта перестает
включаться или включается не полностью, двигатель может
перегреваться. Проверку исправности муфты необходимо
производить в СТО УАЗ, имеющих специализированное
оборудование.
Наружную поверхность муфты содержите в чистоте.
Электровентиляторы установлены на радиаторе системы
охлаждения спереди. Включение и выключение происходит
автоматически.
Система выпуска газов
ВНИМАНИЕ! Рабочая температура нейтрализатора и
деталей системы выпуска газов составляет 400-800 °С. Не
допускается эксплуатация автомобиля без защитных экранов
нейтрализатора. При движении автомобиля и на стоянке
следите, чтобы система выпуска не соприкасалась с легко
воспламеняющимися материалами (например, сухой травой).

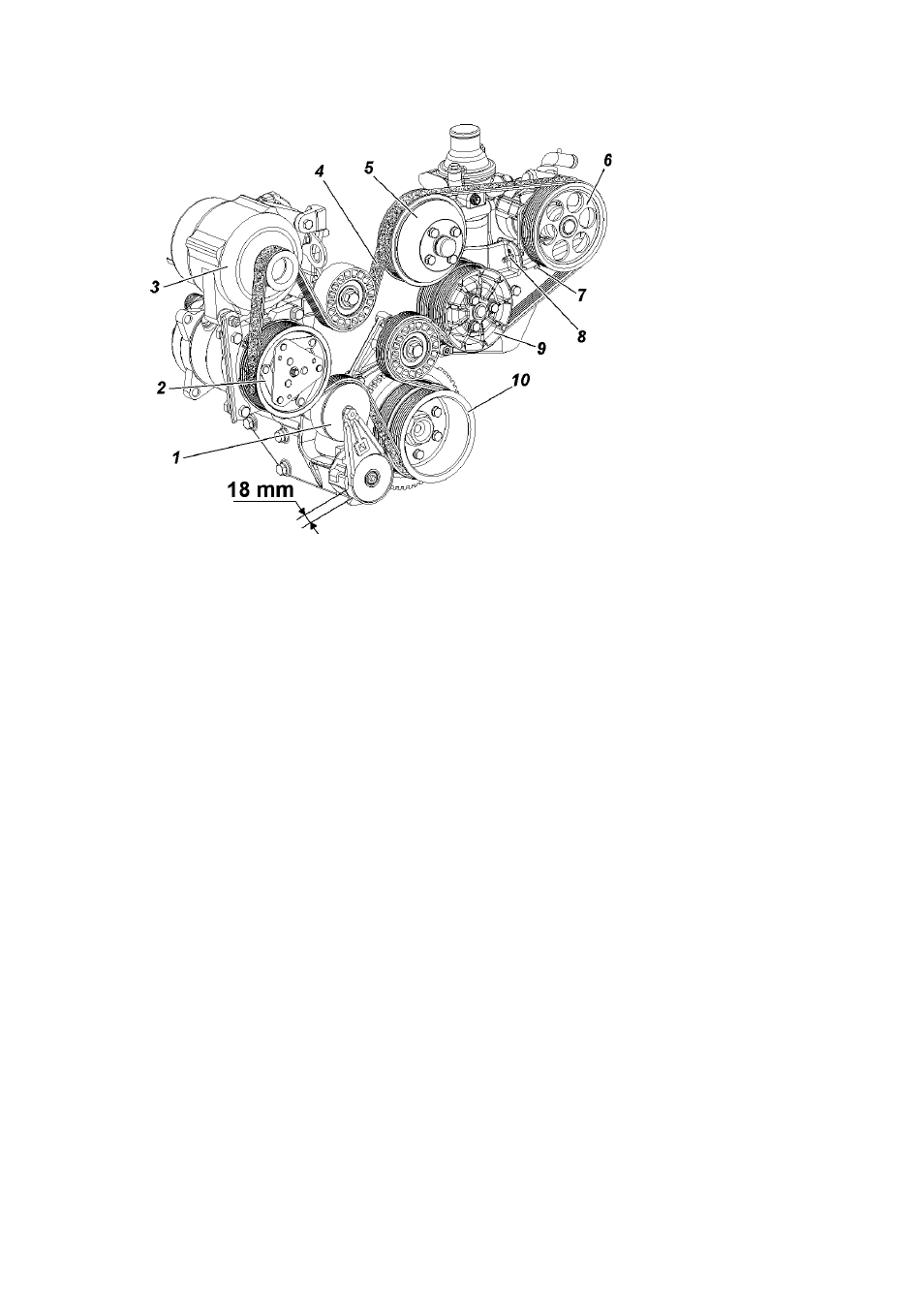

Рис. 9.6. Ремень привода
агрегатов:
1 -автоматический натяжитель; 2 -
шкив компрессора кондиционера;
3 -генератор; 4 -ремень привода агрегатов;
5 -шкив вентилятора; 6 -шкив насоса гидроусилителя
рулевого управления; 7 -болт крепления насоса гидроусилителя рулевого
управления; 8 -регулировочный болт; 9 -шкив насоса системы охлаждения
двигателя; 10 -шкив коленчатого вала
