Инструкция по эксплуатации УАЗ Cargo УАЗ-23602-02
Страница 122
122

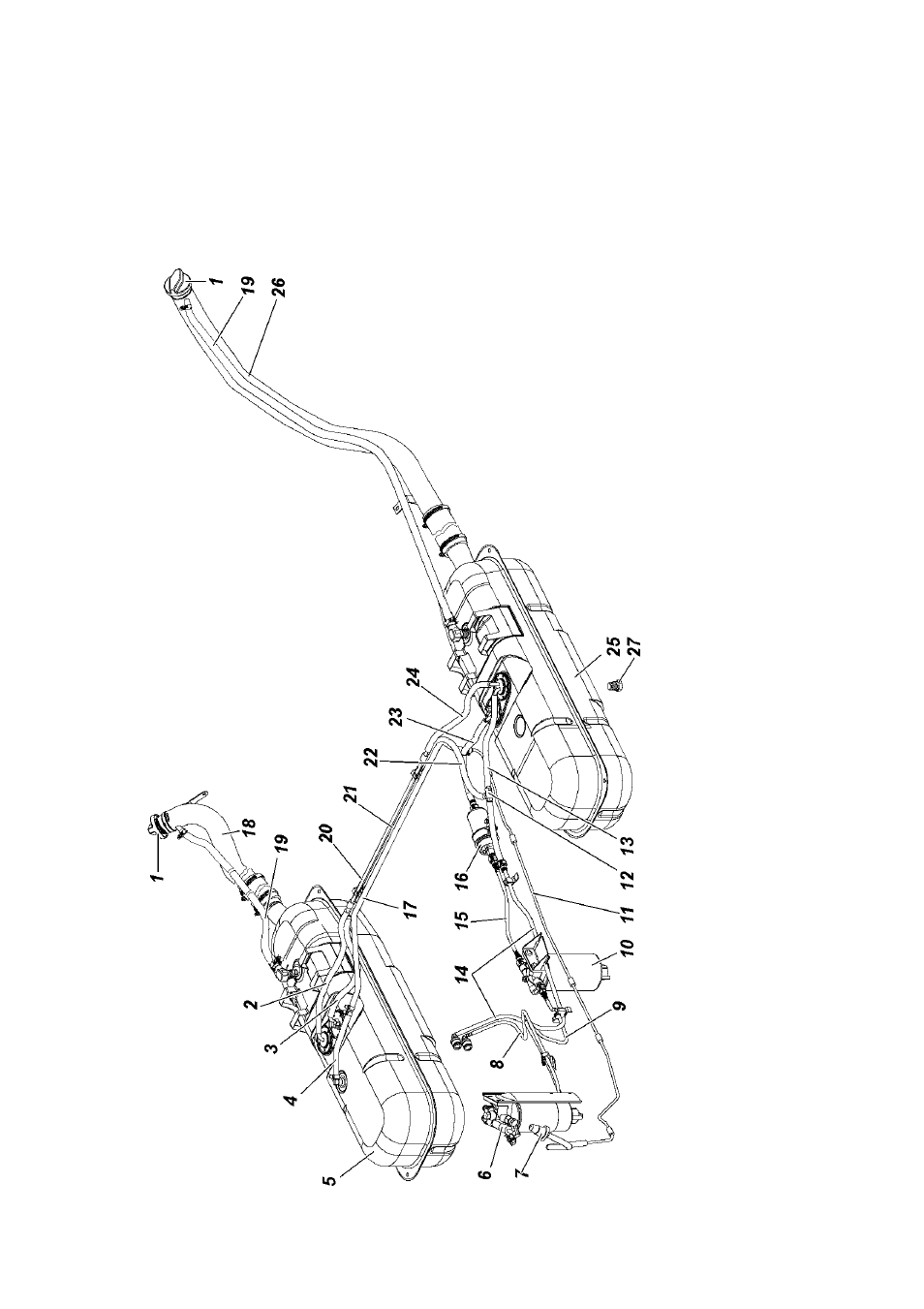

Рис.
9.17.
Система
питания
двигателя:
1
-пробка
топливного
бака;
2,
24
-шланги
паровоздушные;
3
-шланг
от
правого
бака
к
топливной
трубке;
4,
17
-шланги
клапана
топливного
бака;
5
-бак
топливный
правый;
6
-фильтр
тонкой
очистки
топлива;
7
-клапан
топливного
бака;
8
-трубка
от
фильтра
тонкой
очистки
топива
к
двигателю;
9
-трубка
от
фильтра
грубой
очистки
топлива
к
фильтру
тонкой
очистки
топлива;
10
-фильтр
грубой
очистки
топлива;
11
-трубка
пароотводная;
12
-насос
струйный;
13
-шланг
слива
топлива;
14
-трубка
слива
топлива
с
двигателя;
15
-трубка
от
топливного
насоса
к
фильтру
грубой
очистки
топлива;
16
-
насос
топливный;
18
-труба
наливная
правого
бака;
19
-шланг
пароотводящий;
20
-трубка
паровоздушная;
21
-трубка
топливная;
22
-шланг
от
топливной
трубки
к
струйному
насосу;
23
-шланг
топливоподающий;
25
-бак
топливный
левый;
26
-труба
наливная
левого
бака;
27
-пробка
