149
При нажатии на педаль тормоза поршень17 регулятора
давления должен выдвинуться из корпуса на
1,7 - 2,3 мм. Отсутствие хода поршня, а также его недостаточный
или чрезмерный ход свидетельствует о неисправности регулятора
или его привода.
Обращайте внимание при осмотрах гидропривода на
состояние защитного чехла 1 и на расположение контрольной
заглушки 15 и отсутствие подтекания из-под нее тормозной
жидкости. В нормальном состоянии заглушка должна быть
утоплена в отверстие корпуса регулятора до упора. При
выступании заглушки из отверстия и подтекании тормозной
жидкости регулятор подлежит замене.
Защитный чехол должен быть плотно установлен в гнездах
поршня и корпуса и не должен иметь повреждений.
В процессе эксплуатации и при замене задних рессор
необходимо регулировать усилие упругого рычага 4 (рис. 9.35)
на поршень регулятора. Регулировку производите в следующей
последовательности:
1. Установите снаряженный автомобиль на ровной
горизонтальной площадке.

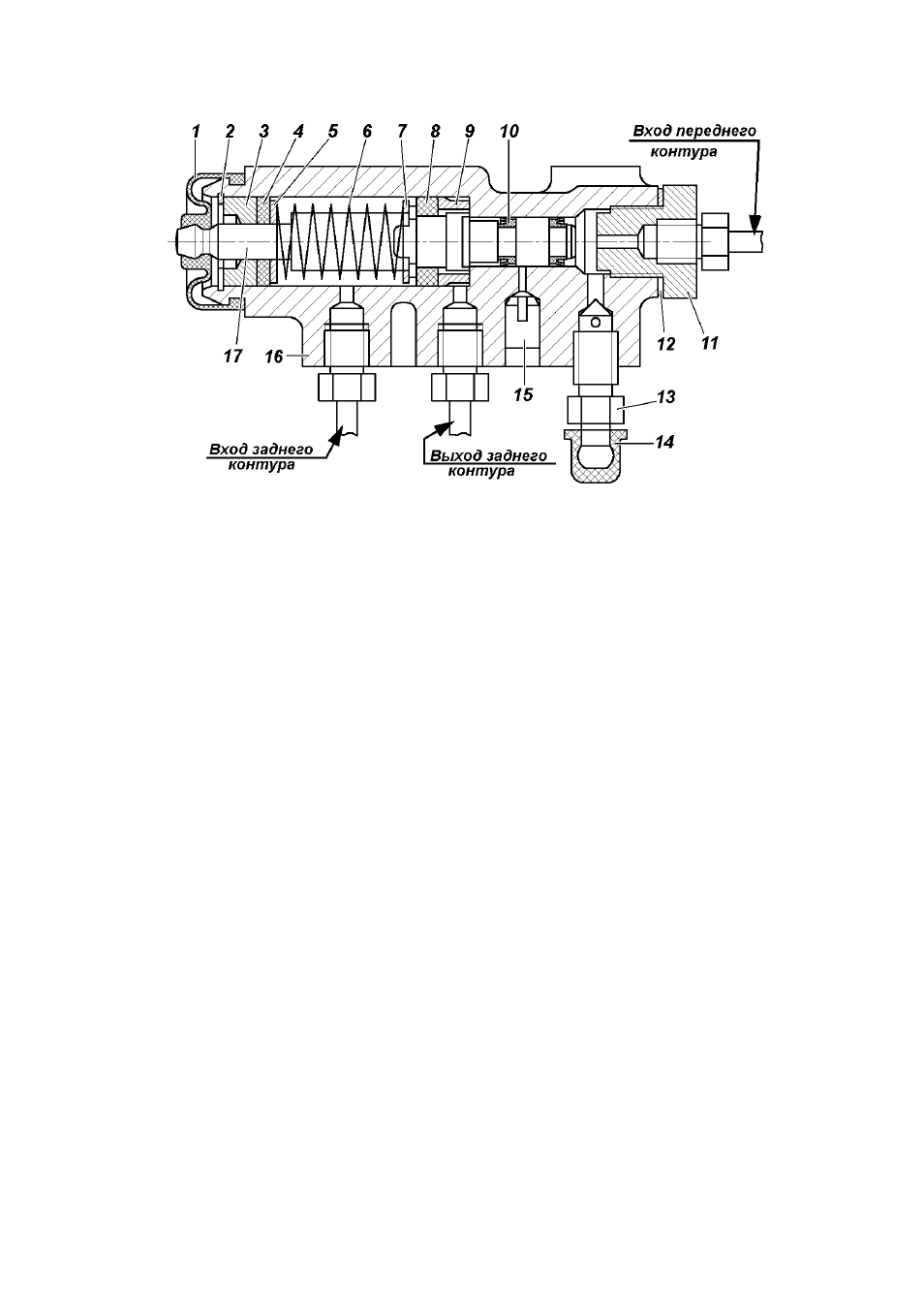

Рис. 9.34. Регулятор давления:
1 -защитный чехол; 2 -стопорное кольцо; 3 -втулка; 4 -уплотнительное
кольцо поршня; 5, 7 -опорная шайба пружины поршня; 6 -пружина
поршня; 8 -уплотнитель; 9 -втулка корпуса; 10 -манжета; 11 -пробка;
12 -прокладка пробки; 13 -перепускной клапан; 14 -колпачок; 15 -
заглушка; 16 -корпус; 17 -поршень
