154

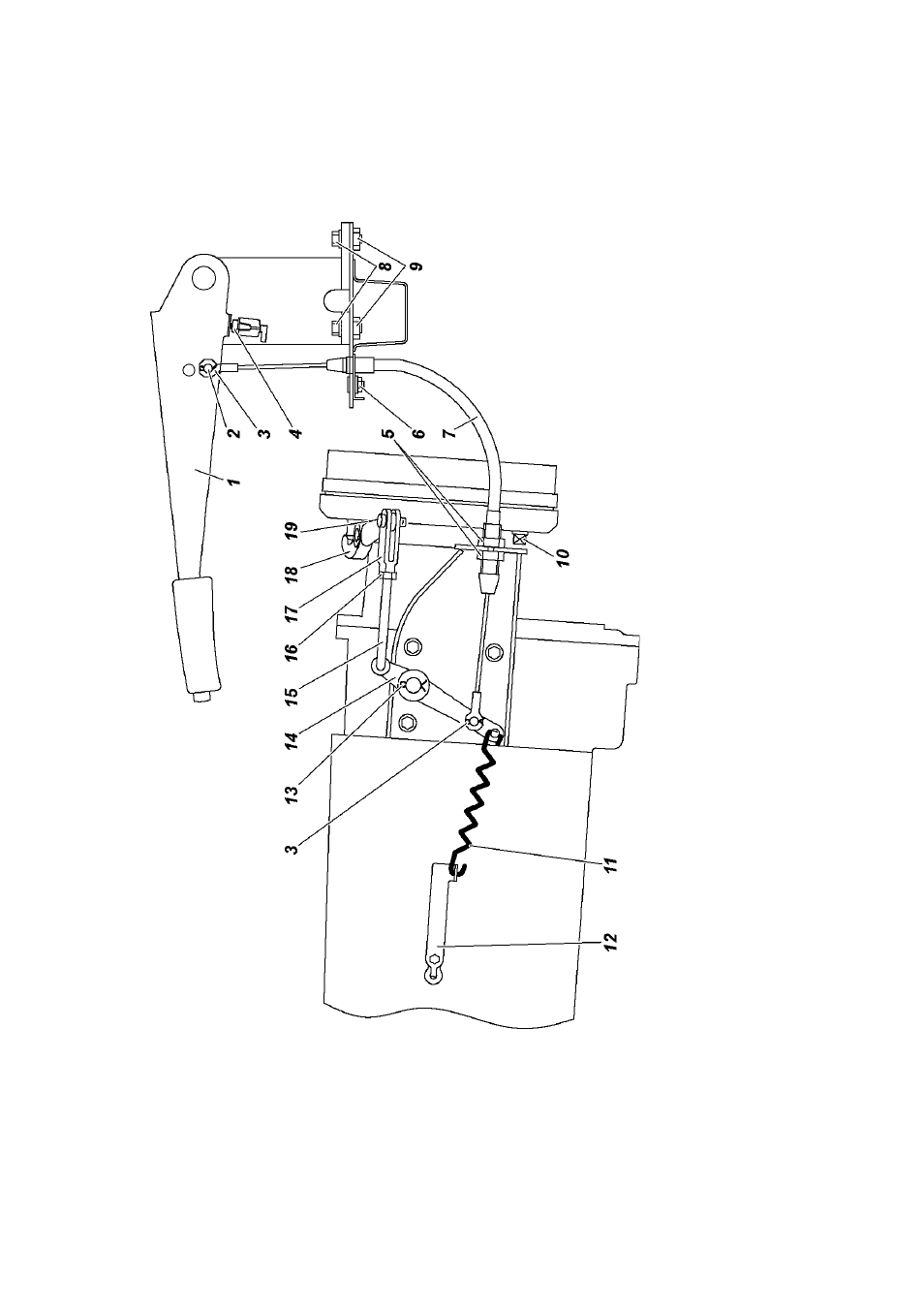

Рис.
9.37.
П
ривод
стояночного
тормоза:
1
-рычаг
привода
с
сектором;
2
-палец;
3,
13
-шплинты;
4
-выключатель
сигнала
стояночного
тормозного
механизма;
5,
6
-
гайки;
7
-трос
привода;
8
-болты;
9
-пружинные
шайбы;
10
-регулировочный
винт;
11
-оттяжная
пружина;
12
-кронштейн
пружины;
14
-промежуточный
рычаг;
15
-тяга
привода;
16
-контргайка;
17
-регулировочная
вилка;
18
-рычаг
привода;
19
-
корпус
шариков
разжимного
механизма
