Для слива жидкости из системы охлаждения двигателя
откройте пробку расширительного бачка, выверните сливную
пробку радиатора и откройте краник на блоке öèëèíäpîâ
(см. рис. 9.3, поз. 1). Пpи сливе необходимо рукоятку и
рычаг управления кранами отопителя салона и дополни-
тельного отопителя установить в положение "открыто".
Натяжение ремня 4 (рис. 9.5) привода насоса системы
охлаждения и генератора производится натяжным роликом 2,
для чего необходимо: ослабить болт 3 и, закручивая
регулировочный болт 6, произвести натяжение ремня.
Затянуть болт 3.
Натяжение ремня 7 (рис. 9.5) привода вентилятора и насоса
гидроусилителя рулевого управления производится
перемещением насоса 10, для чего необходимо: ослабить болты 11,
регулировочным болтом 12 отрегулировать натяжение ремня,
перемещая насос по направляющим. Затянуть болты 11.
На автомобилях, оснащенных кондиционером, привод
агрегатов осуществляется одним ремнем. Его натяжение
регулируется автоматически (рис. 9.6). В процессе эксплуатации
необходимо контролировать состояние ремня. При обнаружении
его повреждения или чрезмерного растяжения замените ремень.
При установке нового ремня ослабьте болты 7 крепления
насоса гидроусилителя рулевого управления к кронштейну и
вращая регулировочный болт 8 найдите такое положение

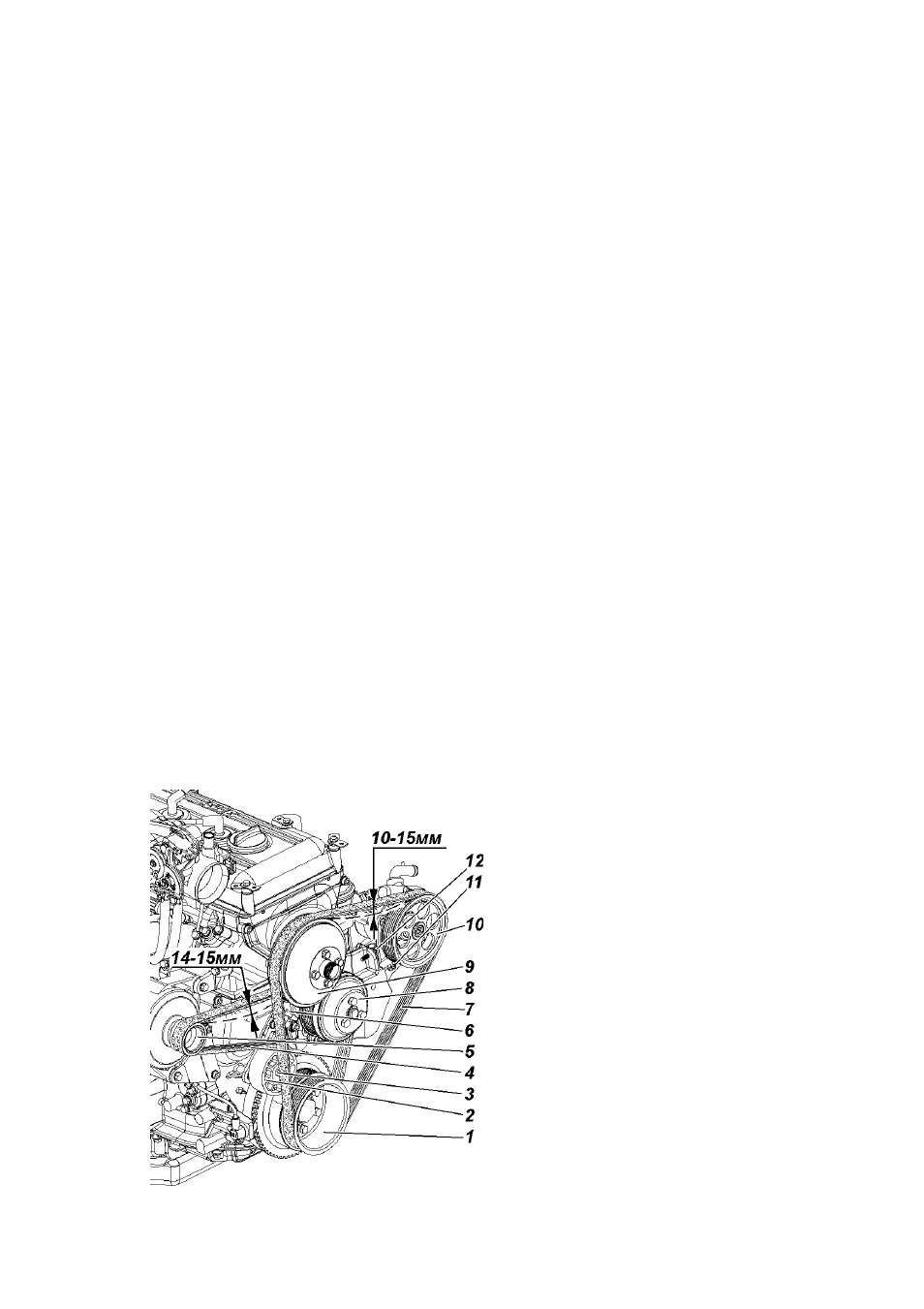

Рис. 9.5. Натяжение ремней
привода агрегатов:
1 -шкив коленчатого вала; 2 -
натяжной ролик; 3 -болт крепле-
ния натяжного ролика; 4 -ремень
привода насоса системы охлаж-
дения и генератора; 5 -шкив
генератора; 6 -регулировочный
болт натяжного ролика; 7 -ремень
привода вентилятора и насоса
гидроусилителя
рулевого
управления; 8 -шкив насоса
системы охлаждения; 9 -шкив
вентилятора; 10 -шкив насоса
гидроусилителя рулевого управ-
ления; 11 -болт крепления насо-
са гидроусилителя рулевого
управления; 12 -регулировочный
болт
