УАЗ Cargo УАЗ-23602-02 - Инструкция (Страница 164)

164
Для замены ламп противотуманных фар отсоедините от
жгута проводов колодку 5, отверните винты 4 и снимите
заднюю крышку фары.
Установку галогенных ламп производите в перчатках, не
касаясь колбы лампы. При наличии на колбе жировых следов,
удалите их спиртом.
Боковые указатели поворота установлены сбоку на передних
крыльях. Для замены лампы указателя поворота сожмите
фиксаторы 1 (9.45) и снимите указатели поворота с автомобиля,
затем выньте патрон 2 с лампой.
Задние фонари установлены на задней боковине кузова.
Замену ламп заднего фонаря производите из салона
автомобиля. Для этого выньте фиксатор 1 (рис.9.46) нижнего
держателя 2 крышки, потянув за крышку 3, выньте держатель
из отверстия обивки и поверните крышку. Вынимая патроны

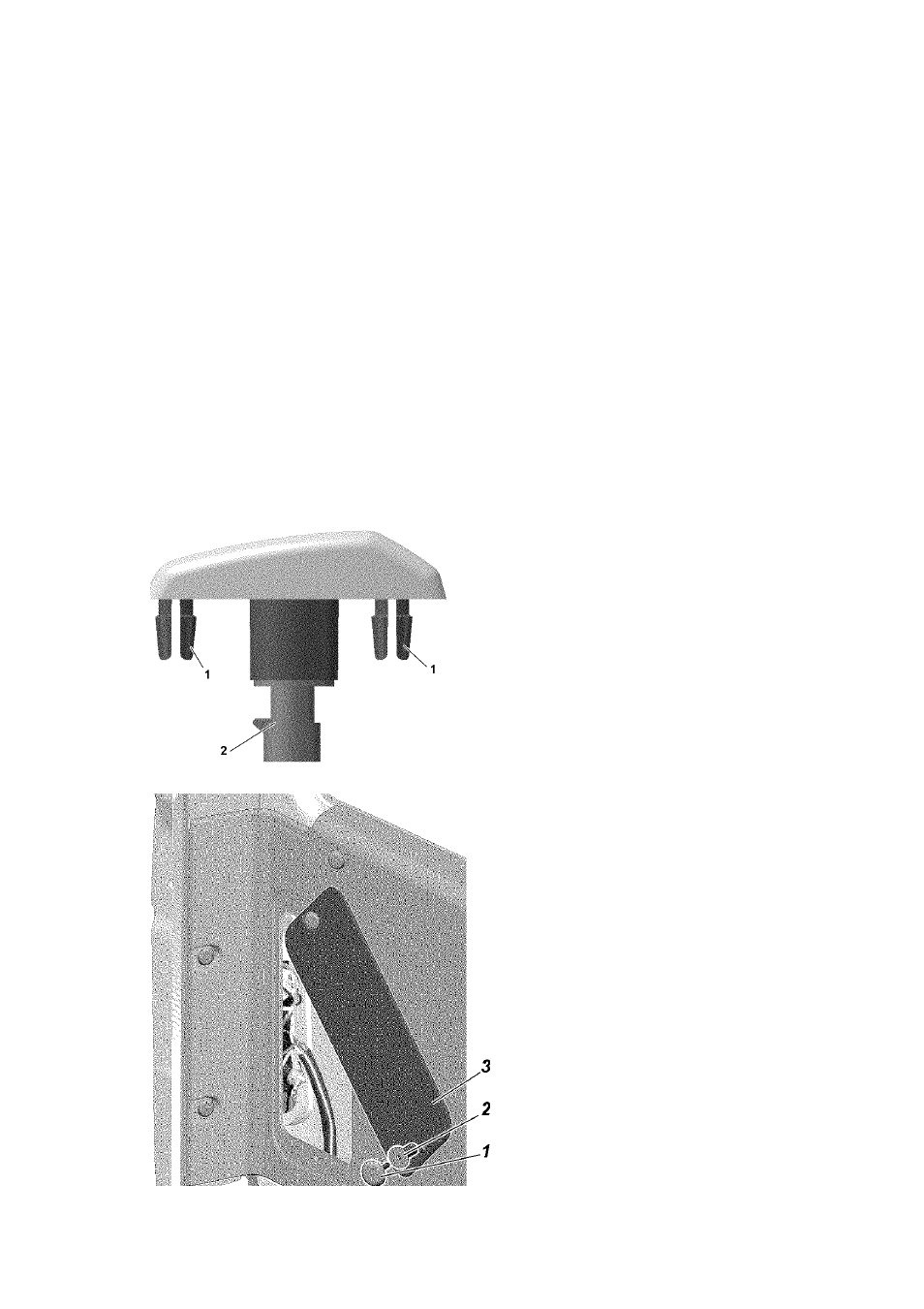

Рис. 9.45. Боковой указатель
поворота:
1 -фиксаторы; 2 -патрон
Рис. 9.46. Люк доступа к
задним фонарям:
1 -фиксатор держателя
крышки; 2 -держатель
крышки; 3 -крышка
