Инструкция по эксплуатации УАЗ Cargo УАЗ-23602-02
Страница 75
75
Регулировка передних сидений в продольном направлении
осуществляется с помощью рычага 1 (рис. 3.20): поверните
рычаг вверх, переместите сиденье и отпустите рычаг.
Регулировка наклона спинки и раскладывание сиденья в
положение для отдыха осуществляется с помощью рычага 4:
поднимите рычаг вверх, переместите спинку и отпустите
рычаг.
На спинке сиденья водителя автомобиля UAZ PATRIOT
имеется механизм поясничной поддержки, с тремя
фиксированными положениями и позволяющий выбрать
наиболее удобное положение посадки. Регулировка
осуществляется поворотом рычага 5.
Сиденье водителя автомобиля UAZ PATRIOT
дополнительно имеет регулировку подушки по высоте. Ручкой
2 осуществляется регулировка передней части подушки, ручкой
3 - задней. При повороте ручки по часовой стрелке подушка
поднимается, против часовой стрелки - опускается.
Заднее трехместное сиденье UAZ PATRIOT (рис. 3.21)
состоит из одноместной и двухместной секций. Каждая из этих
секций может быть сложена для увеличения объема грузового

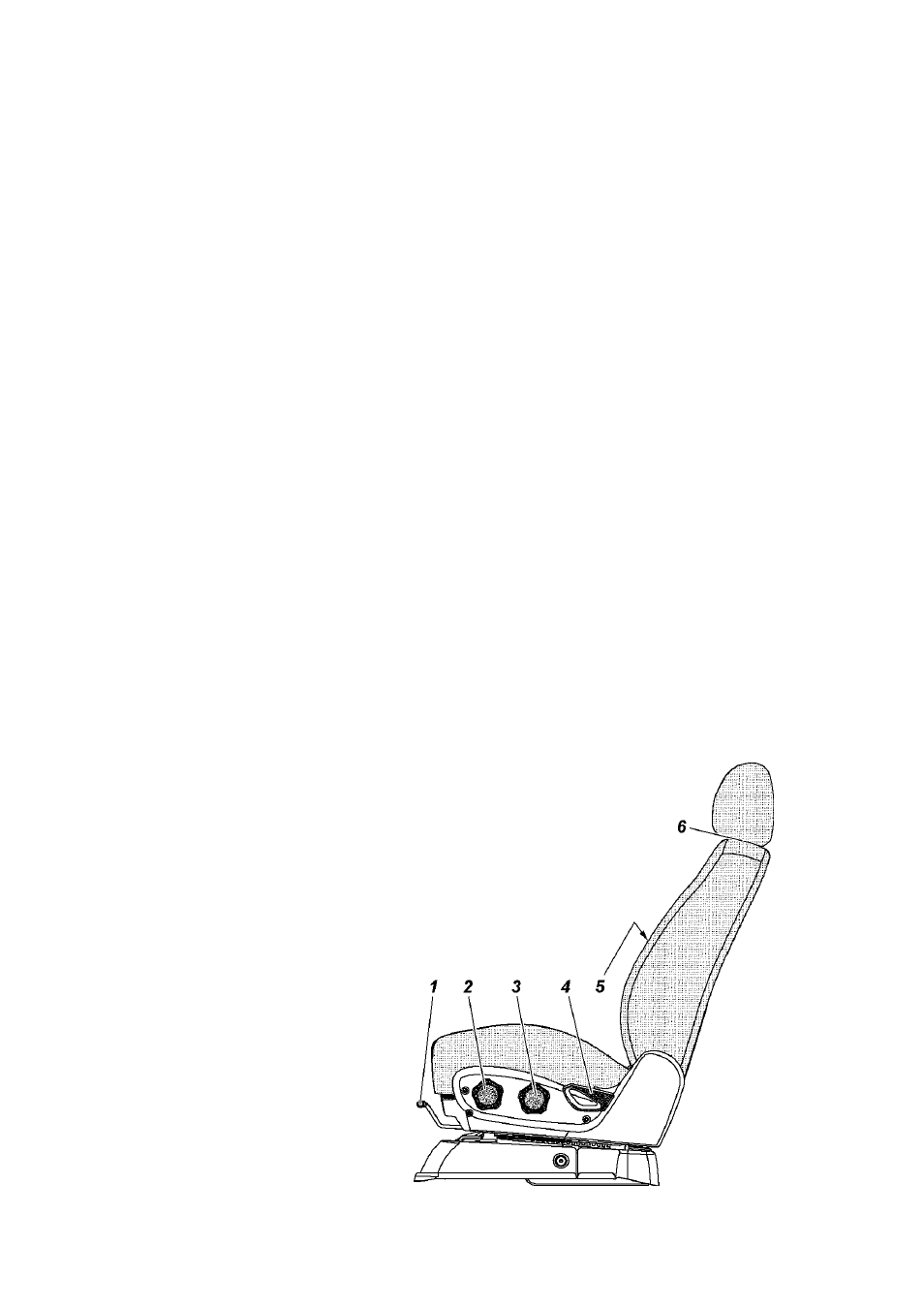

Рис. 3.20. Переднее сиденье:
1 -рычаг фиксации продольного перемещения
сиденья; 2 -ручка регулировки по высоте передней
части подушки; 3 -ручка регулировки по высоте
задней части подушки; 4 -рычаг регулировки
наклона спинки сиденья; 5 -рычаг регулировки
поясничной поддержки спинки сиденья; 6 -кнопка
фиксатора подголовника
