Инструкция по эксплуатации УАЗ Cargo УАЗ-23602-02
Страница 67
67
Замену фильтрующего элемента 3 (рис.3.14) производите
в следующем порядке:
- снимите верхний вещевой ящик панели приборов;
- отверните винты 1 и снимите крышку фильтра 2;
- замените фильтрующий элемент 3 на новый;
- соберите и установите крышку фильтра и верхний
вещевой ящик.
Вентиляция салона
Приточная вентиляция салона осуществляется по тем же
каналам при крайнем положении против часовой стрелки
рукоятки 3 (см. рис. 3.11). Вытяжная вентиляция осуществляется
за счет отверстий в задней обивке крыши и внутренней панели
проема двери задка, через опускные стекла дверей, а также
через люк крыши при его наличии.
На часть автомобилей устанавливается люк вентиляции с
электроприводом (рис. 3.15).
ВНИМАНИЕ! При эксплуатации необходимо соблюдать
требования безопасности и рекомендации по пользованию,
изложенные в инструкции на люк, приложенной к автомобилю.
Водитель обязан ознакомить пассажиров с требованиями
безопасности и контролировать соблюдение правил безопасного
использования люка.
Не высовывайте из открытого люка руки и другие части
тела, следите, чтобы этого не делали пассажиры.

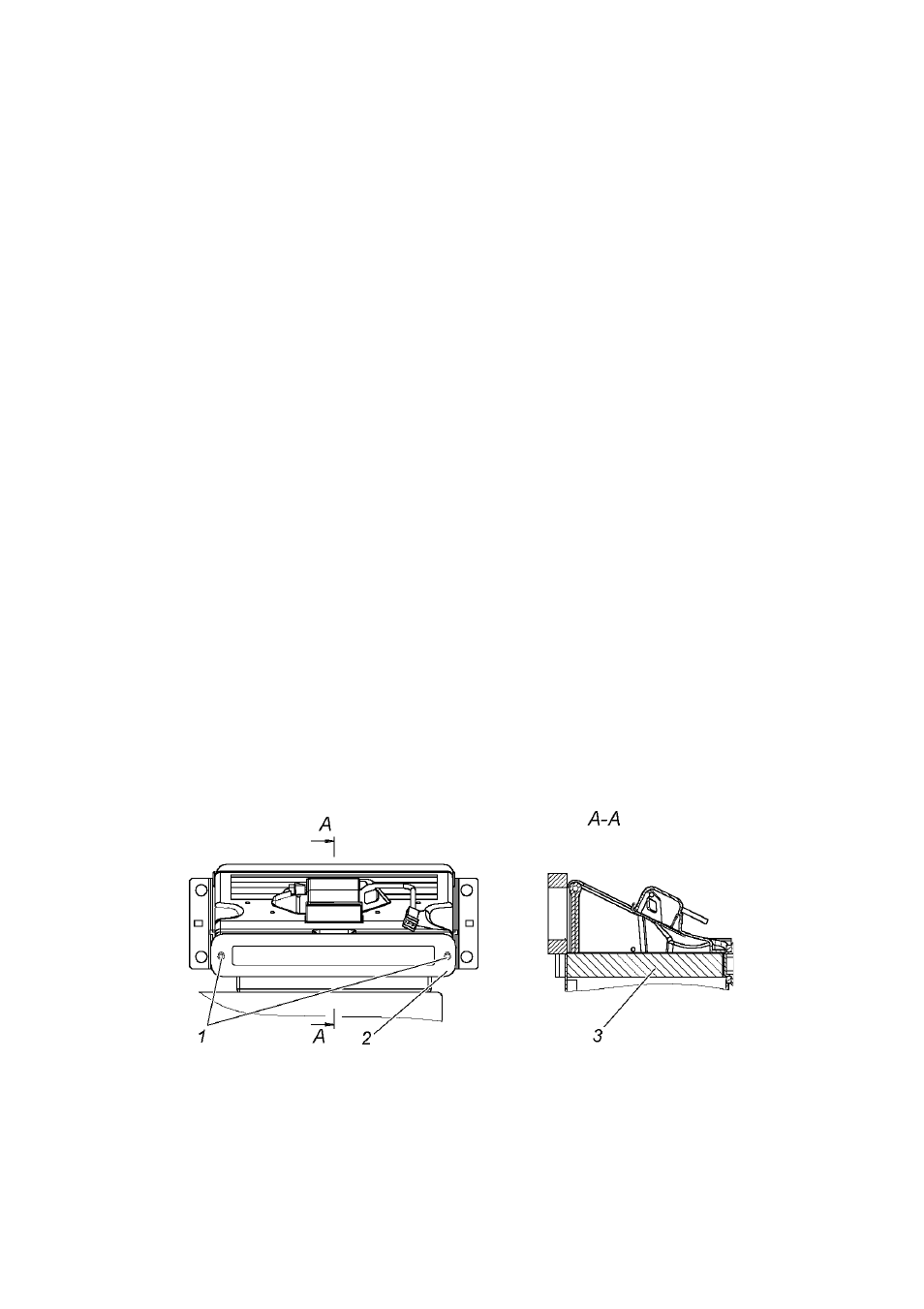

Рис. 3.14. Фильтр очистки поступающего
наружнего воздуха:
1 -винты; 2 -крышка фильтра; 3 -филтрующий элемент
