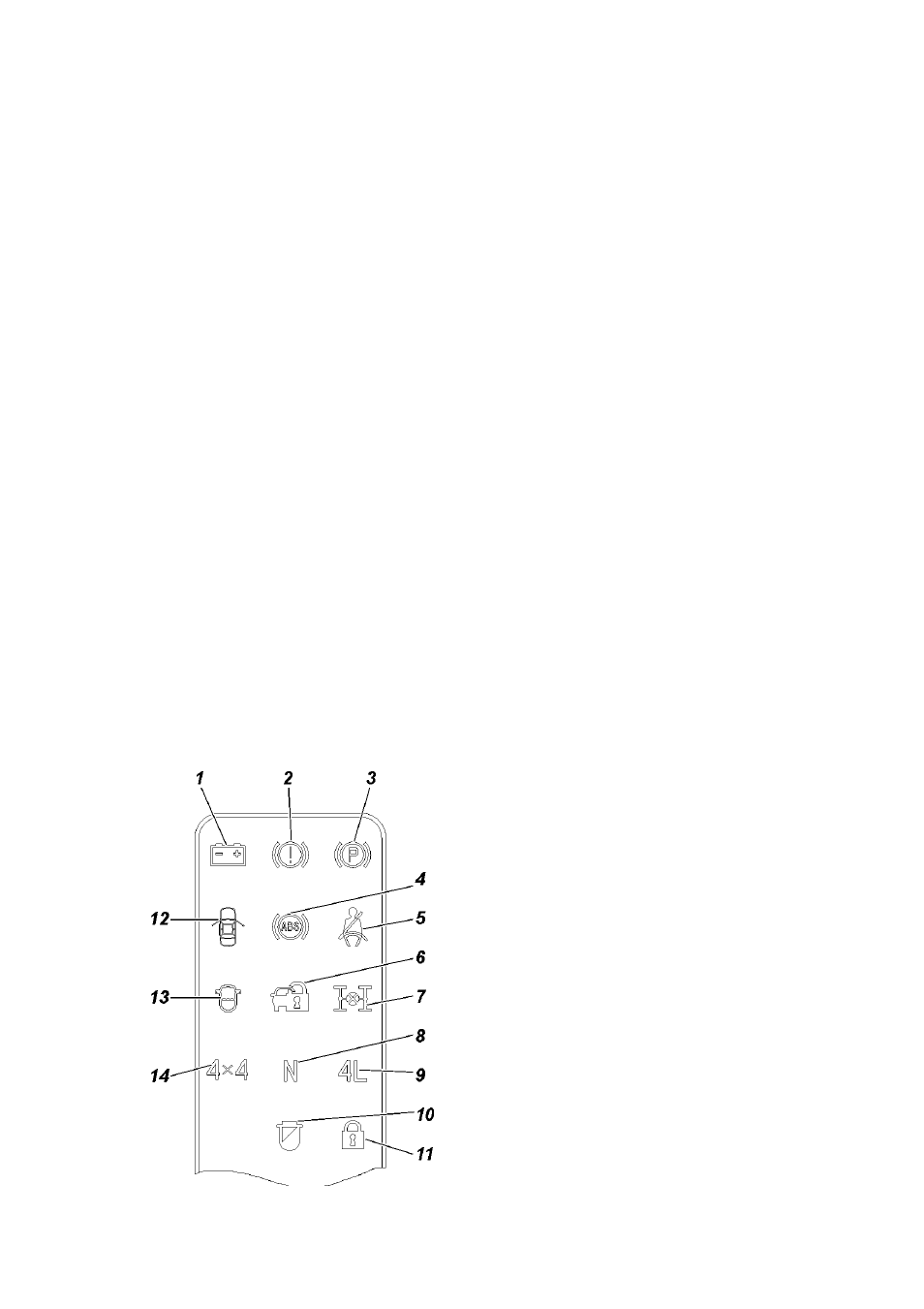

Рис. 3.4. Блок сигнализаторов
(наименование позиций см. в
тексте)
На рис. 3.4 изображен блок сигнализаторов.
1 - сигнализатор разряда аккумуляторной батареи (красный).
Горение при работающем двигателе говорит об отсутствии
зарядки аккумуляторной батареи.
2 - сигнализатор неисправности рабочей тормозной системы
и EBD (красный).
3- сигнализатор включения стояночного тормоза (красный).
4 - сигнализатор неисправности антиблокировочной системы
тормозов (ABS) (оранжевый).
5 - сигнализатор непристегнутого ремня безопасности
(красный).
6 - сигнализатор включения иммобилайзера (оранжевый).
7 - не используется.
8 - не используется.
9 - не используется.
10 - сигнализатор засоренности топливного фильтра
автомобиля УАЗ-31631 (оранжевый).
11 - сигнализатор системы охранной сигнализации
(оранжевый).
12 - сигнализатор незакрытой двери (красный).
13 - сигнализатор наличия воды в топливном фильтре
автомобиля УАЗ-31631 (оранжевый).
14 - сигнализатор включения переднего моста (зеленый).
Загорается при включении переднего моста на любой передаче
раздаточной коробки.
