157
Блок реле и предохранителей расположен слева под капотом
автомобиля (рис. 9.39). Схема расположения реле и
предохранителей находится на внутренней стороне крышки
блока.
Для доступа к реле и предохранителям блока реле необходимо
снять крышку блока.
Прежде чем заменить перегоревший предохранитель,
выясните причину его сгорания и устраните ее.
Блок реле и предохранителей кондиционера расположен
справа под капотом автомобиля (рис. 9.40).

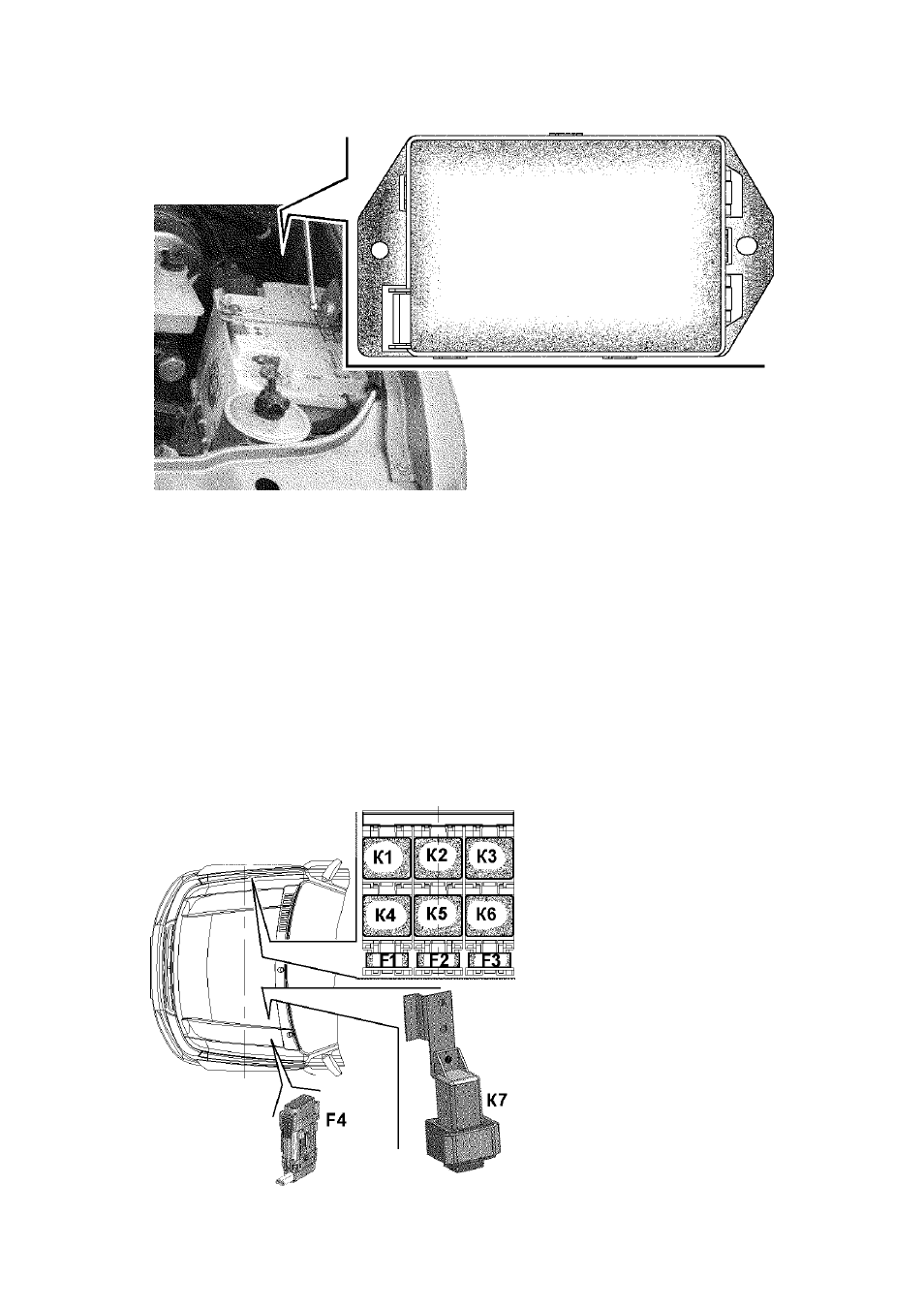

Рис. 9.39. Блок реле и предохранителей
Рис. 9.40. Реле и предо-
хранители:
К1 -реле включения венти-
лятора отопителя салона; К2
-реле 1 заслонки рецирку-
ляции; К3 -реле 2 заслонки
рециркуляции; К4 -реле
муфты компрессора; К5 -
реле вентилятора 1; К6 -
реле вентилятора 2; К7 -
реле свечей накаливания;
F1-F3 -плавкие пре -
дохранители; F4 -силовой
предохранитель свечей
накаливания (см. таблицу)
