135
В условиях эксплуатации удобнее всего подтягивать
зажимную втулку 10 нижнего шкворня:
-отверните гайку 13;
-снимите накладку 12 с прокладкой11;
-специальным ключом подтяните зажимную втулку до
устранения зазора (предварительно ударив медным молотком
по резьбовому торцу шкворня);
-поворотом ключа на 10-20° дотяните эту втулку, чтобы
создать предварительный натяг вдоль общей оси шкворней;
-установите накладку с прокладкой;
-затяните гайку (см. приложение 2). Внимание! Превышение
момента затяжки приведет к снижению предварительного
натяга и выходу из строя шкворневого узла.

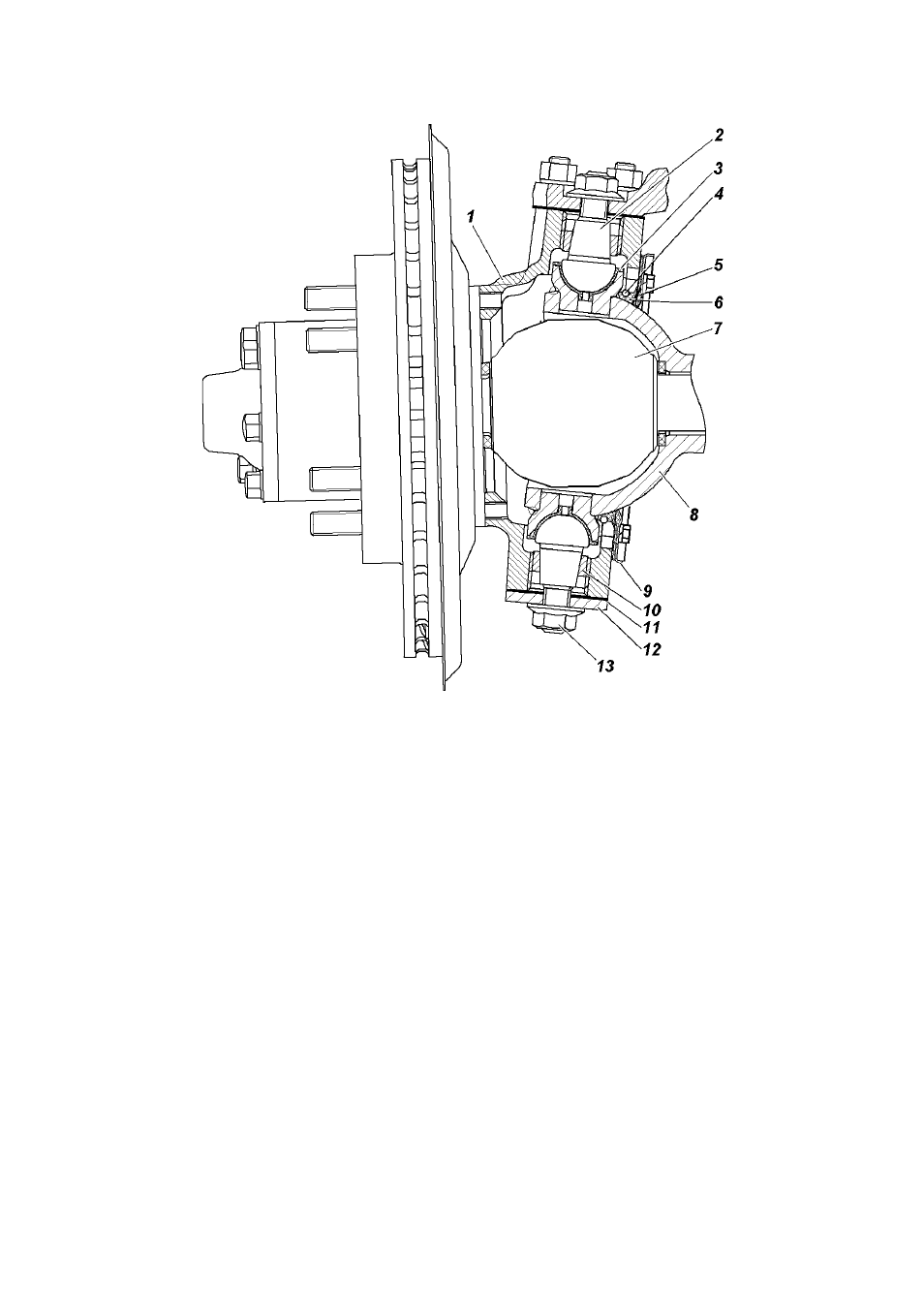

Рис. 9.27. Поворотный кулак и ступица:
1 -корпус поворотного кулака; 2 -шкворень; 3 -вкладыш шкворня; 4 -
пружина; 5 -наружное уплотнительное кольцо; 6 -внутреннее
уплотнительное кольцо; 7 -шарнир; 8 -шаровая опора; 9 -наружняя
обойма сальника; 10 -втулка зажимная; 11 -прокладка; 12 -накладка; 13
-гайка
