Инструкция по эксплуатации УАЗ Cargo УАЗ-23602-02
Страница 128
Advertising
128

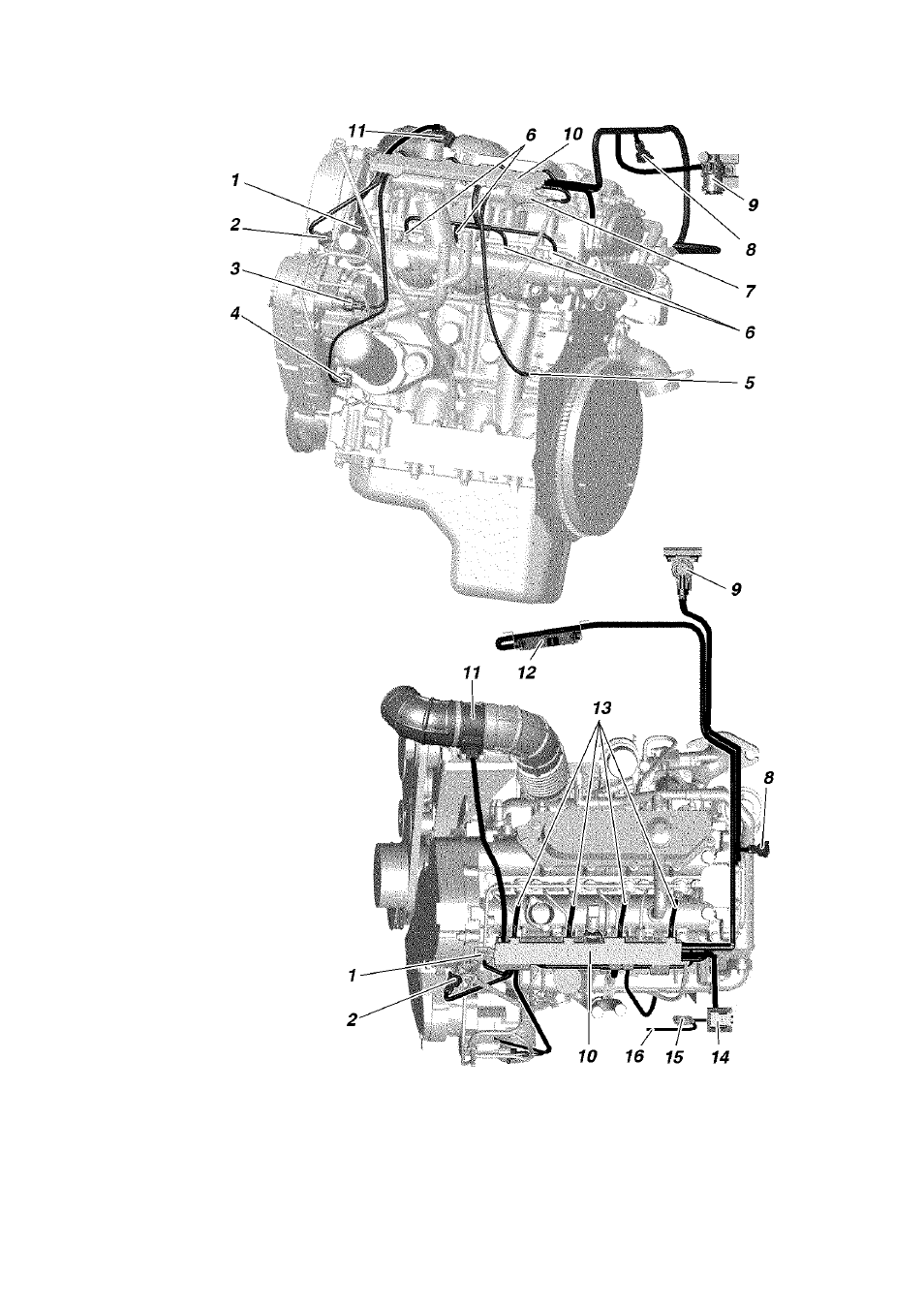

Рис. 9.20. Жгут
проводов системы
управления двигателем
(жгут изображен
условно):
1 - датчик скорости вра-
щения распределитель-
ного вала; 2 -датчик
температуры охлажда-
ющей жидкости; 3 -
регулятор давления топ-
лива; 4 -датчик скорости
вращения коленчатого
вала; 5 -датчик давления
масла; 6 -свечи накаливания; 7 -датчик давления в топливной рампе;
8 -к жгуту проводов моторного отсека; 9 -клапан рециркуляции отрабо-
тавших газов; 10 -кабель-канал; 11 -датчик массового расхода воздуха;
12 -блок управления двигателем; 13 -форсунки; 14 -блок управления
свечами накаливания; 15 -предохранитель; 16 -к клемме + АКБ
