2 Монтаж и инсталляция
BU 0700 RU
Мы оставляем за собой право на технические изменения 9

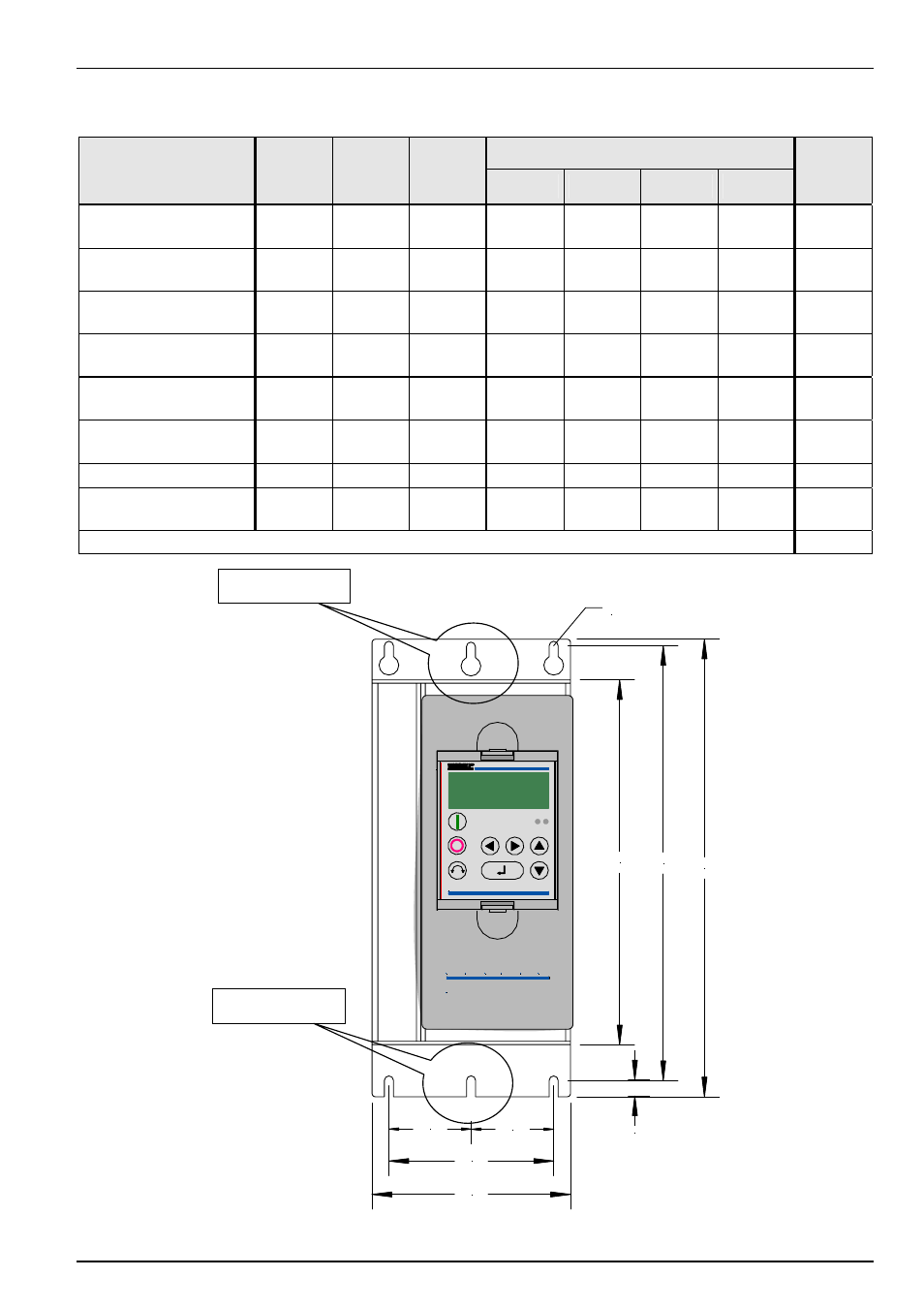

2.2 Размеры преобразователя
Детали: крепеж
Тип прибора
L1
B1
Глубина
установки
T
L2
B2
L3
∅
Вес
приблиз
ит.
SK 700E-151-340-A …
SK 700E-401-340-A
281 123 219 269 100 223 5,5 4
кг
SK 700E-551-340-A
SK 700E-751-340-A
331 123 219 319 100 273 5,5 5
кг
SK 700E-112-340-A
SK 700E-152-340-A
386 167 255 373 140 315 5,5 9
кг
SK 700E-182-340-A
SK 700E-222-340-A
431 201 268 418 172 354 6,5 12,5
кг
SK 700E-302-340-O
SK 700E-372-340-O
599 263 263 582 210 556 6,5 24кг
SK 700E-452-340-O
SK 700E-552-340-O
599 263 263 582 210 556 6,5 28кг
SK
700E-752-340-O 736 263 336 719 210 693 6,5 40кг
SK 700E-902-340-O ...
SK 700E-163-340-O
1207 354 263 1190 142
* 1156 6,5 80кг
Все размеры в мм
700E
N O R D A C
R
700E
N O R D A C
vector
R
L1
L2
L3
B1
B2
8 mm
∅
B2 *
B2 *
90-160кВт
90-160кВт
