3 Управление И Индикация
BU 0700 RU
Мы оставляем за собой право на технические изменения 53

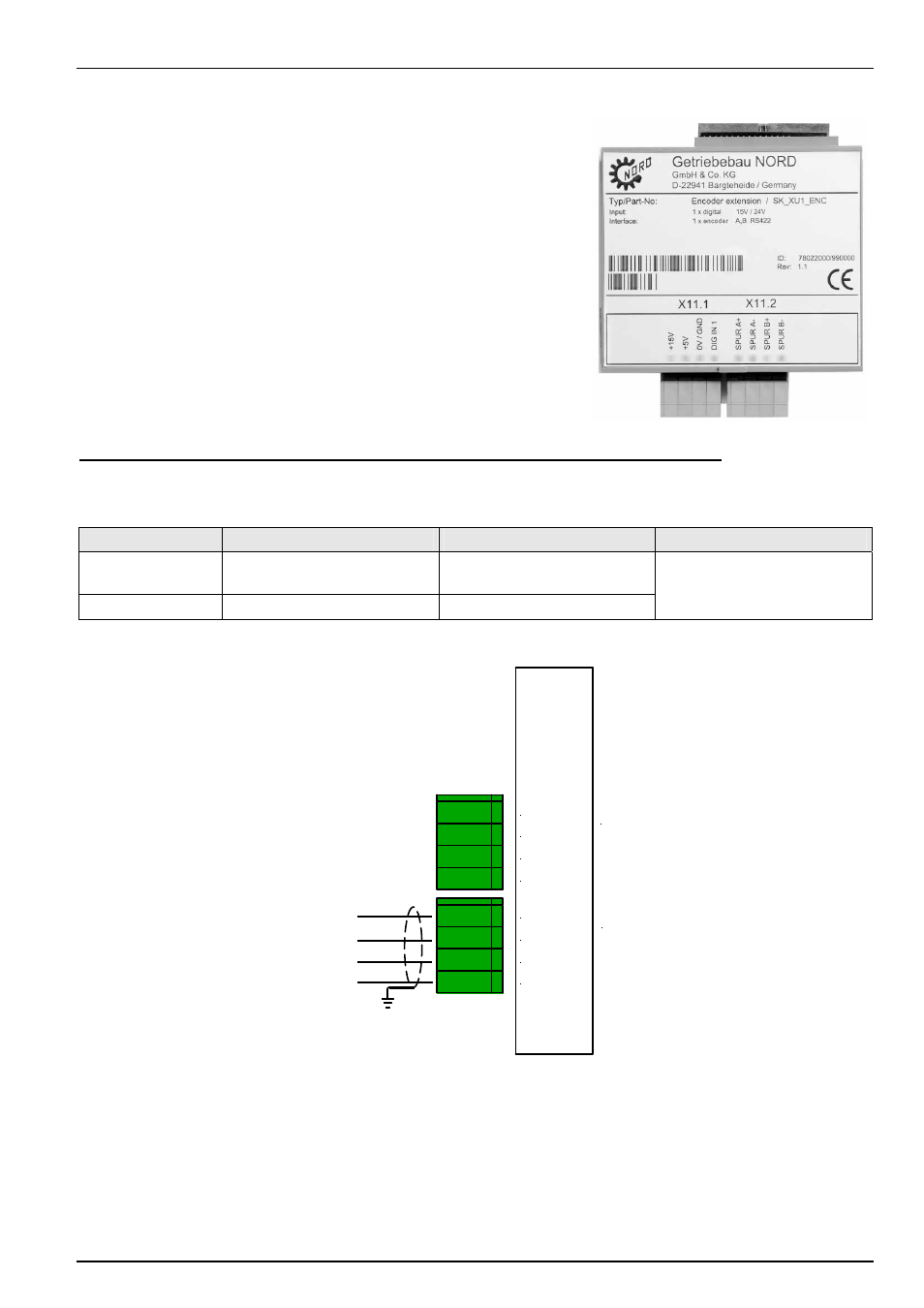

3.3.2 Инкодер вход/выход
(SK XU1-ENC, опция)
Специальное расширение (EXtension Unit) инкодер вход/выход
предлагает возможность подключить инкрементный датчик с
уровнем сигнала TTL . Инкрементный датчик должен быть
установлен напрямую на вал двигателя .
Этак комплектующая позволяет осуществить высоко точное
регулирование числом оборотов от останова до увеличения
заданного числа оборотов в 2 раза.
Эта опция особенно рекомендуется в применениях подъемной
техники ,так как осуществляет наиболее точный контроль за грузом.
Информация по подключению в Гл. 3.5.
Максимальное поперечное сечение подключения управляющей проводки:
Штекер
Функции
Макс. поперечное сечение Параметр
X11.1
Напряжение питания и
цифр.вход
1,5 мм
2
X11.2
Инкрементный датчик 1,5
мм
2
P300 ... P330
УКАЗАНИЕ: Все управляющие напряжения основываются на общем начальном потенциале!
Потенциалы AGND /0В и GND /0В связаны внутри прибора.
Макс. допустимая нагрузка тока всех источников тока = 300мA
Контакт без потенциала или выход
SPS: 2,5 ... 33В
Вход инкрементного датчика:
TTL, RS 422,
500 – 8192 импульс/оборот
X1
1.1
X1
1.2
42 VO +15V
41 VO +5V
40 GND /0V
33 DIG IN 13
51 ENC1 A+
52 ENC1 A-
53 ENC1 B+
54 ENC1 B-
Цифровые входы:
DIG IN 7 до12
для позиционирования
Напряжение питания:
5В,
∑ макс. 300мA
