3 Управление И Индикация
BU 0700 RU
Мы оставляем за собой право на технические изменения 41
Контроль температуры двигателя
действителен для всех плат интерфейса заказчика!
Для надежной защиты двигателя от перегрева можно подключить на любой цифровой вход
температурный датчик (терморезистор, PTC).
Для этого нужно установить соответствующий парамтер (P420 ... P423 / P425, согласно опции) на значение
13 (вход терморезистора). При многофункциональном входе/выходе возможен только цифровой вход 6
(P425)!
Напряжение питания в зависимости от плат интерфейса закзчика является различным. Нужно выбирать
минимально возможное напряжение.
Ввнутреннее переключение регулятора препятствует высоким напряжениям PTC-.
Подвод кабеля должен происходить отдельно от кабеля двигателя с экранированным проводом .

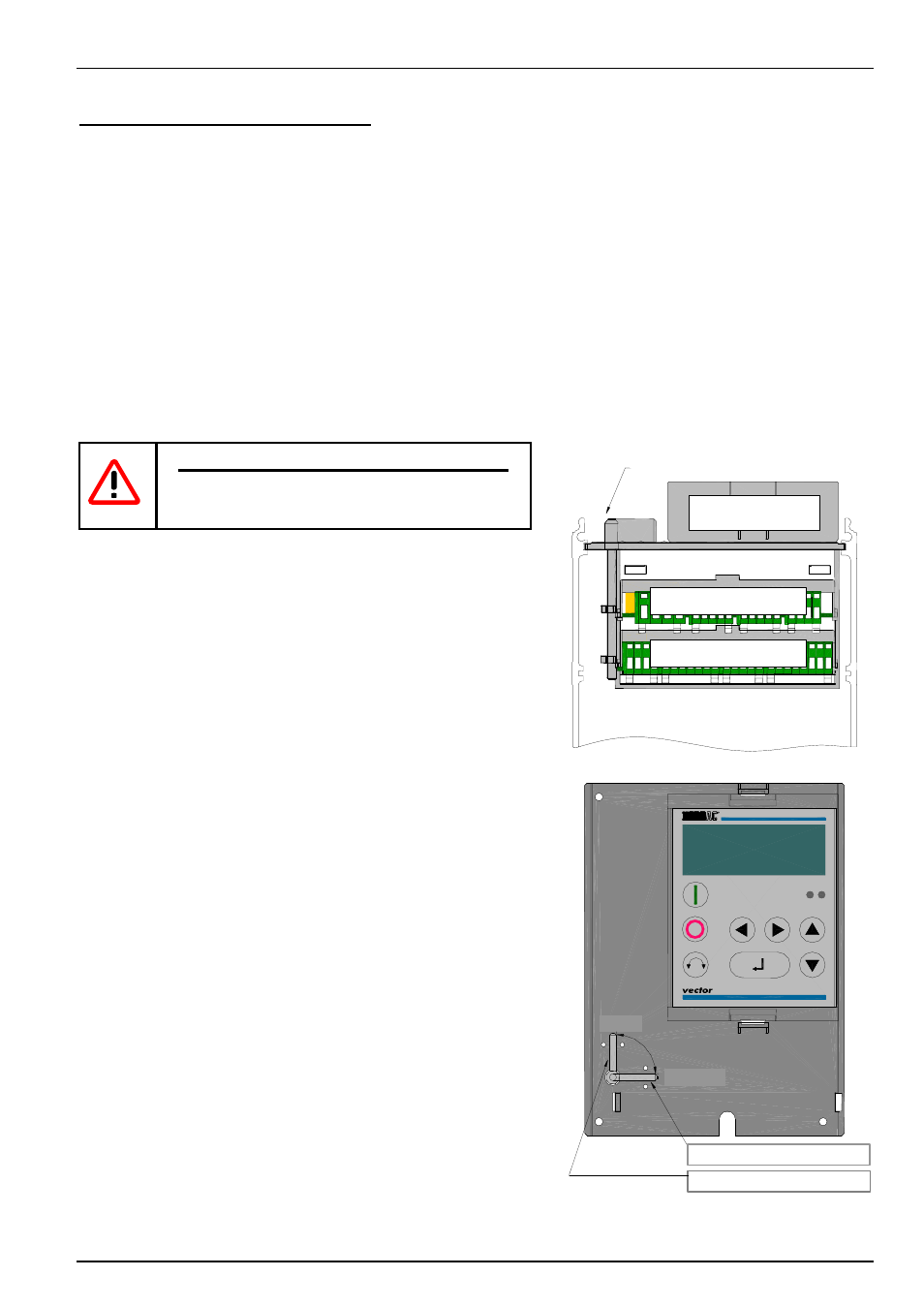

Установка платы интерфейса заказчика:
УКАЗАНИЕ
Установка
должна
проводиться
квалифицированным
персоналом
при
соблюдении указаний по безопасности.
1. Отключить напряжение, учитывая время ожидания.
2. Снять крышку с блока подключения, отвинтив 2 болта
и поднять крышку прибора или снять.
3. Рычаг ступора установить в положение „open“.
4. Легким нажатием установить плату интерфейса
заказчика в направляющий рельс до фиксации.
5. Рычаг ступора установить в положение „closed“.
6. Снять штекер подключения нажатием деблокировки и
произвести соответствующее подключение. Установить
штекер до фиксации.
7. Установить все крышки на место.
Интерфейс заказчика
Ступор
CLOSED
OPEN
Ступор закрыт
Ступор открыт
Технол.модуль
Спец.расширение
